модель 2012 года
- Модель 700
- Код модели ATV 700 EFT RED [A2012IBT4EETR]

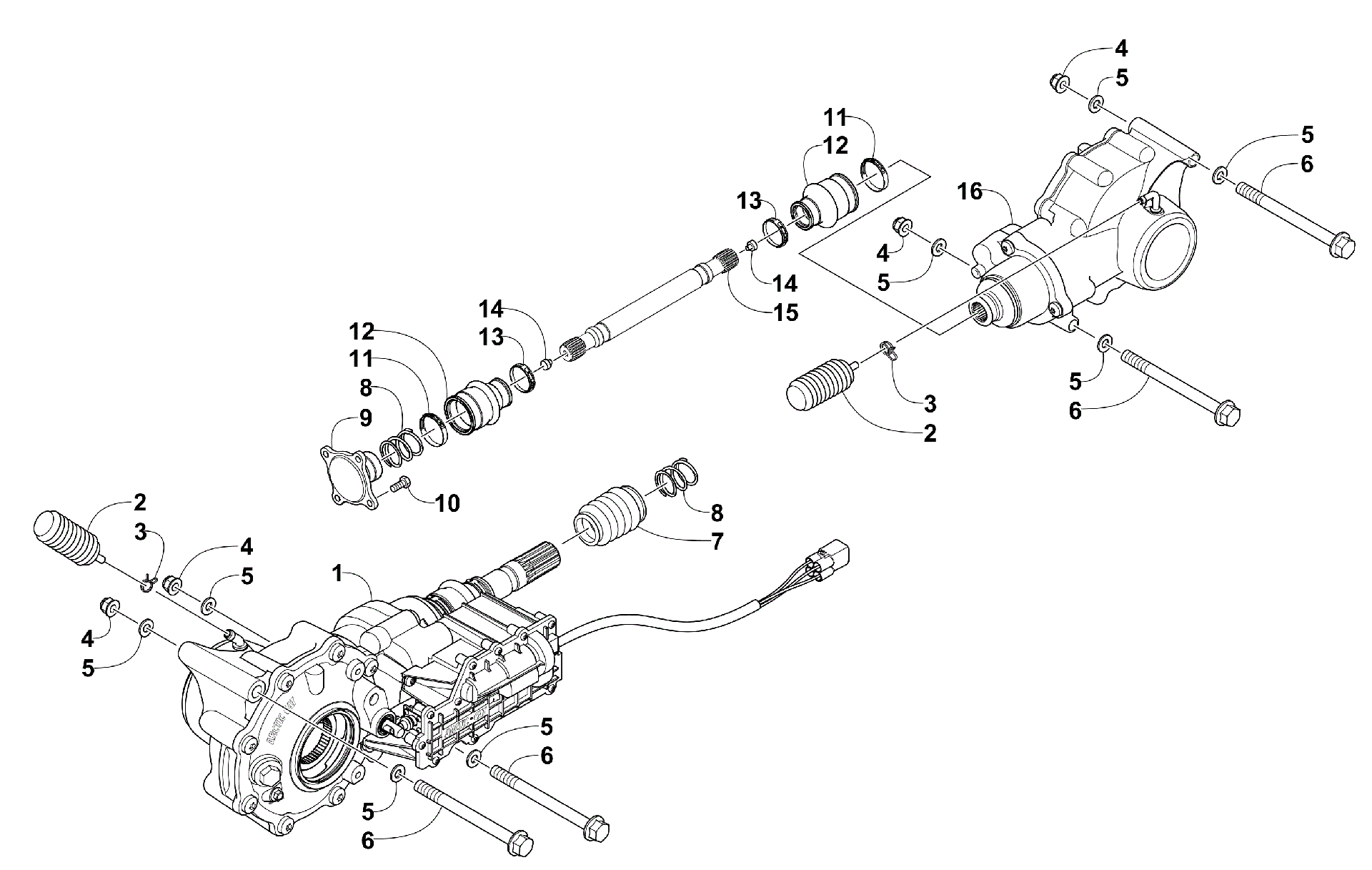

Схема трансмиссии ASSEMBLY [94429] для ATV 700 EFT RED [A2012IBT4EETR]
Схема
Детали
![Трансмиссия ASSEMBLY [94429]](/upload/schemas/6335d991c0dde6.65504316.gif)
Номер
Наименование детали
Цена
1
Передний редуктор Arctic Cat art. 2502-091
от 108 810 ₽
2
Сапун Arctic Cat art. 1402-620
от 750 ₽
3
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
4
Гайка Arctic Cat art. 8428-002
от 310 ₽
5
Шайба Arctic Cat art. 0423-426
от 110 ₽
6
Screw, Cap art. 0423-404
По запросу
7
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
8
Пружина кардана заднего Arctic Cat art. 1402-026
от 221 ₽
9
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
10
Болт Arctic Cat art. 8408-820
от 110 ₽
11
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
12
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
13
Хомут Arctic Cat art. 0423-411
По запросу
14
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
15
Задний кардан Arctic Cat art. 1402-233
По запросу
16
GEARCASE,REAR-ASSY (3.1) art. 2502-088
от 84 080 ₽
