модель 2012 года
- Модель 700
- Код модели ATV 700 EFT RED [A2012IBT4EETR]

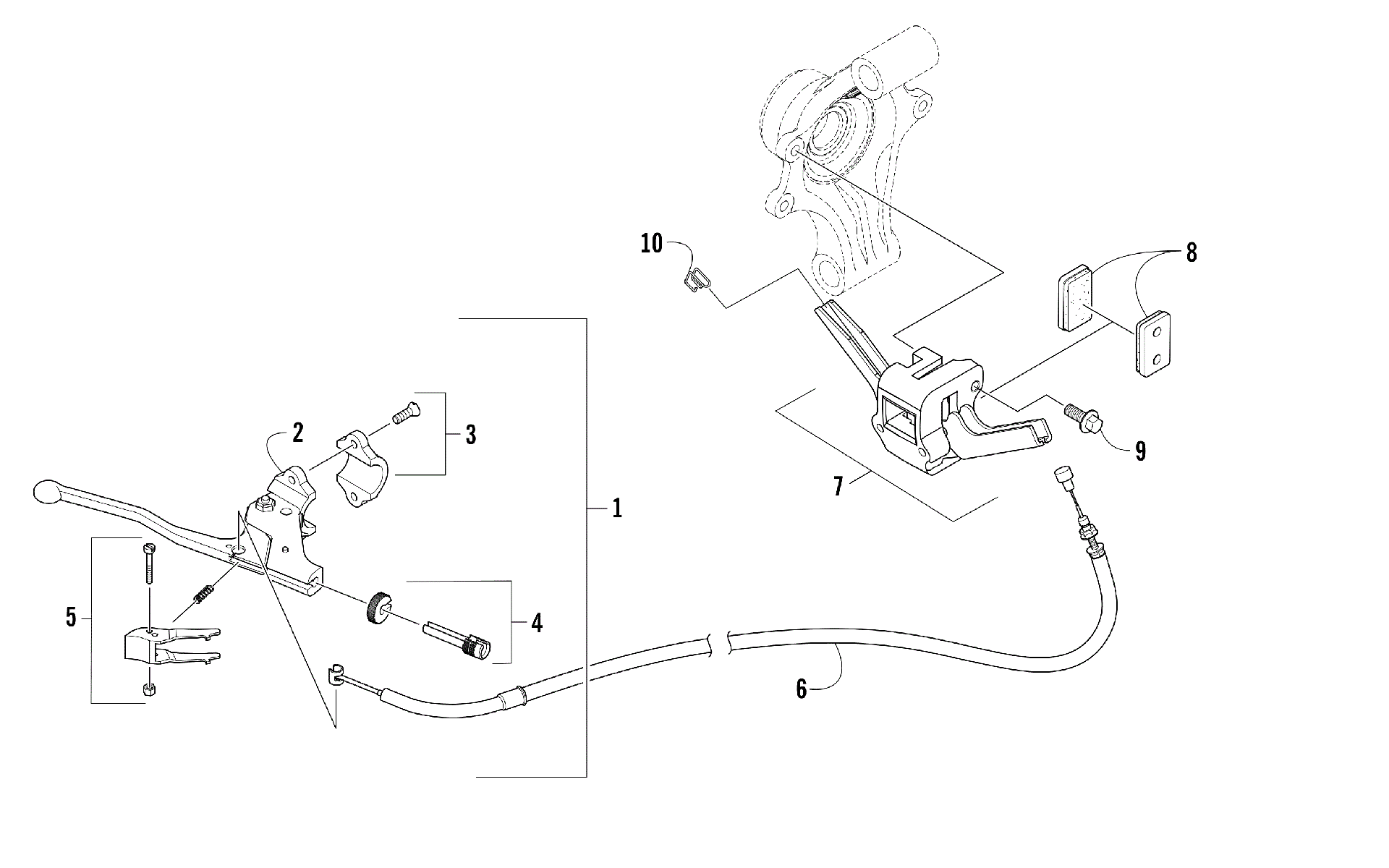

Схема pARKING тормоз узел [100279] для ATV 700 EFT RED [A2012IBT4EETR]
Схема
Детали
![PARKING тормоз узел [100279]](/upload/schemas/6335ef6cd867a0.29746111.gif)
Номер
Наименование детали
Цена
1
LEVER-CABLE-PARK BRAKE-50-ASSY (inc. 2-6) art. 1502-265
По запросу
2
KIT,BRAKE LEVER/PERCH art. 1502-429
По запросу
3
Clamp, Handlebar - Kit art. 1502-432
По запросу
4
KIT,THUMB NUT ADJUSTER ASSY art. 1502-430
По запросу
5
KIT,LOCK ARM LEVER ASSY art. 1502-431
По запросу
6
CABLE,PARK BRAKE-50 art. 0487-054
По запросу
7
CALIPER,BRAKE-MECHANICAL (inc. 8) art. 1502-865
По запросу
8
PAD,BRAKE-MECH PARK art. 1402-602
По запросу
9
Винт Arctic Cat art. 8408-826
По запросу
10
WIRE FORM,CABLE art. 0402-379
По запросу
