модель 2012 года
- Модель 700
- Код модели ATV 700 EFT RED [A2012IBT4EETR]

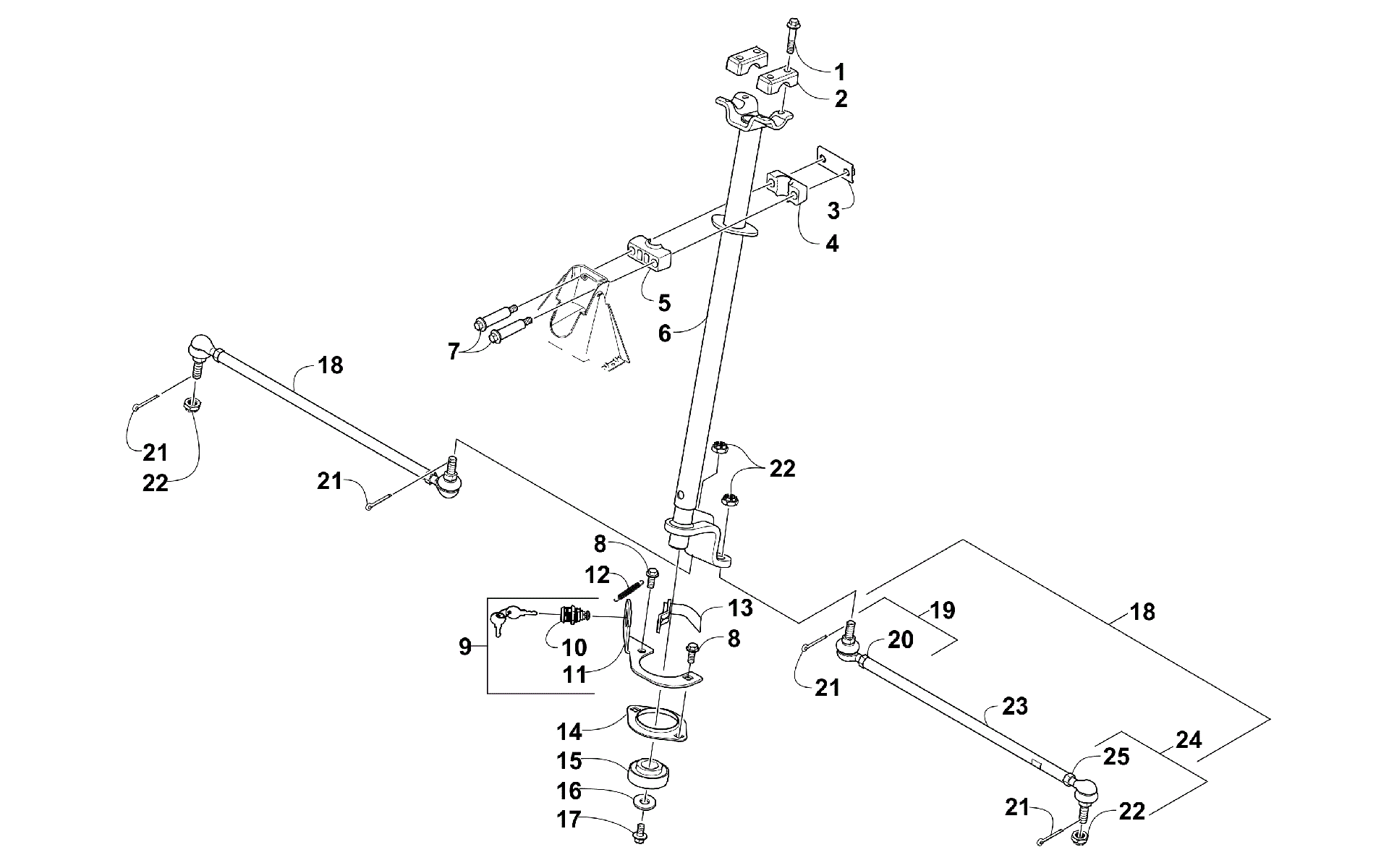

Схема рулевого управления ASSEMBLY [99816] для ATV 700 EFT RED [A2012IBT4EETR]
Схема
Детали
![Рулевое управление ASSEMBLY [99816]](/upload/schemas/6335fa50122543.46833553.gif)
Номер
Наименование детали
Цена
1
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
2
Скоба крепления руля Arctic Cat art. 0405-035
от 1 080 ₽
3
CAP,HOUSING-BLACK art. 0505-484
от 2 390 ₽
4
HOUSING,UPPER Rear art. 0405-260
По запросу
5
HOUSING,LOWER Front art. 0405-259
По запросу
6
Рулевой вал Arctic Cat art. 0505-493
от 11 928 ₽
7
SCREW,SHOULDER-M8-1.25X45 art. 0423-505
от 210 ₽
8
Болт Arctic Cat art. 8408-820
от 110 ₽
9
LOCK,STEERING-ASSEMBLY (inc. 10-13) art. 0505-713
По запросу
10
LOCK,KEY STYLE art. 2406-354
По запросу
11
BRACKET,MOUNT-LOCK art. 2406-349
По запросу
12
SPRING,STEERING LOCK RETURN art. 1423-058
По запросу
13
LATCH PAWL-HARDENED art. 2506-173
По запросу
14
Крышка подшипника Arctic Cat art. 0602-233
По запросу
15
Подшипник Arctic Cat art. 0405-052
от 3 010 ₽
16
Шайба Arctic Cat art. 0423-073
от 221 ₽
17
Болт Arctic Cat art. 8409-020
от 110 ₽
18
Рулевая тяга в сборе Arctic Cat art. 0505-872
от 10 440 ₽
Аналог
10 970 ₽
Требуется 2 шт.
Подписаться
19
ROD END PKG,TIE ROD-LH THREAD (inc. one No. 20-22) art. 0505-875
от 2 970 ₽
20
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
21
Pin, Cotter art. 0623-175
По запросу
22
Гайка рулевого наконечника Arctic Cat art. 0423-157
от 110 ₽
23
Тяга рулевая Arctic Cat art. 0405-281
от 5 208 ₽
Аналог
10 970 ₽
Требуется 2 шт.
Подписаться
24
Наконечник рулевой тяги art. 0505-874
от 2 970 ₽
Аналог
Наконечники рулевые All Balls для Arctic Cat
art. 51-1061
3 400 ₽
Требуется 2 шт.
Подписаться
Аналог
1 710 ₽
Требуется 2 шт.
Подписаться
Аналог
5 980 ₽
Требуется 2 шт.
25
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
