модель 2012 года
- Модель 700
- Код модели ATV 700 EFT RED [A2012IBT4EETR]

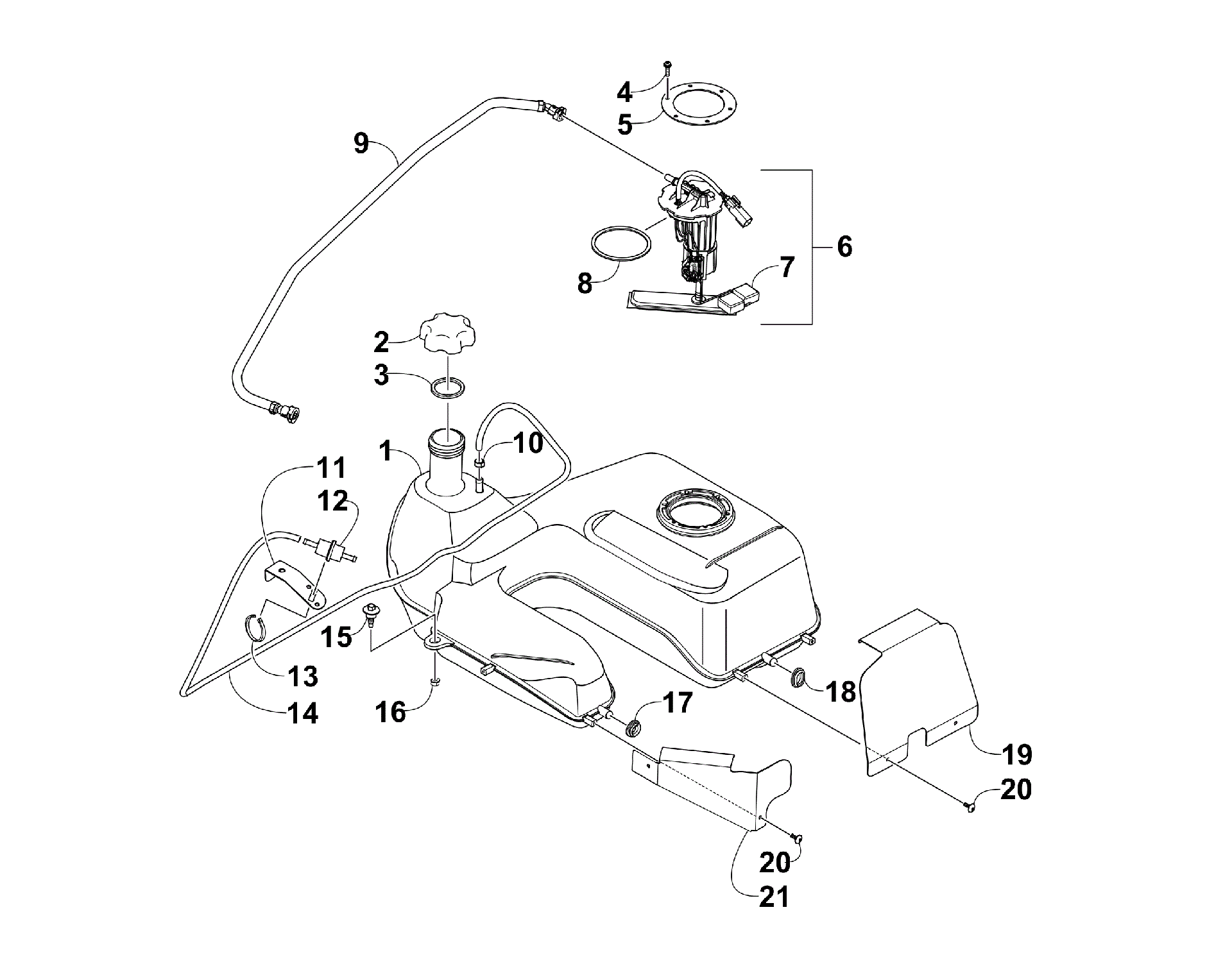

Схема топливный бака ASSEMBLY [94426] для ATV 700 EFT RED [A2012IBT4EETR]
Схема
Детали
![топливный бак ASSEMBLY [94426]](/upload/schemas/6335e38e783e52.39484102.gif)
Номер
Наименование детали
Цена
1
Бензобак Arctic Cat art. 0570-307
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Screw, Self-Tapping art. 0423-898
По запросу
5
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
6
Топливный насос art. 0570-432
По запросу
7
Поплавок бензонасоса Arctic Cat art. 2670-235
По запросу
8
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
9
Топливный шланг Arctic Cat art. 0570-317
По запросу
10
Clamp, Hose art. 0423-688
По запросу
11
BRACKET,FUEL FILTER art. 0470-827
По запросу
12
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
13
Зажим Arctic Cat art. 0123-788
По запросу
14
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
15
SCREW,FUEL TANK art. 0423-732
По запросу
16
Nut art. 0623-038
от 110 ₽
17
GROMMET, FUEL TANK art. 0423-460
По запросу
18
GROMMET, FUEL TANK art. 0423-806
По запросу
19
Термозащитная пластина задней части бензобака Arctic Cat art. 0470-710
По запросу
20
Винт Arctic Cat art. 2623-164
от 368 ₽
21
Термозащитная плаcтина бензобака Arctic Cat art. 0470-709
По запросу
