модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)

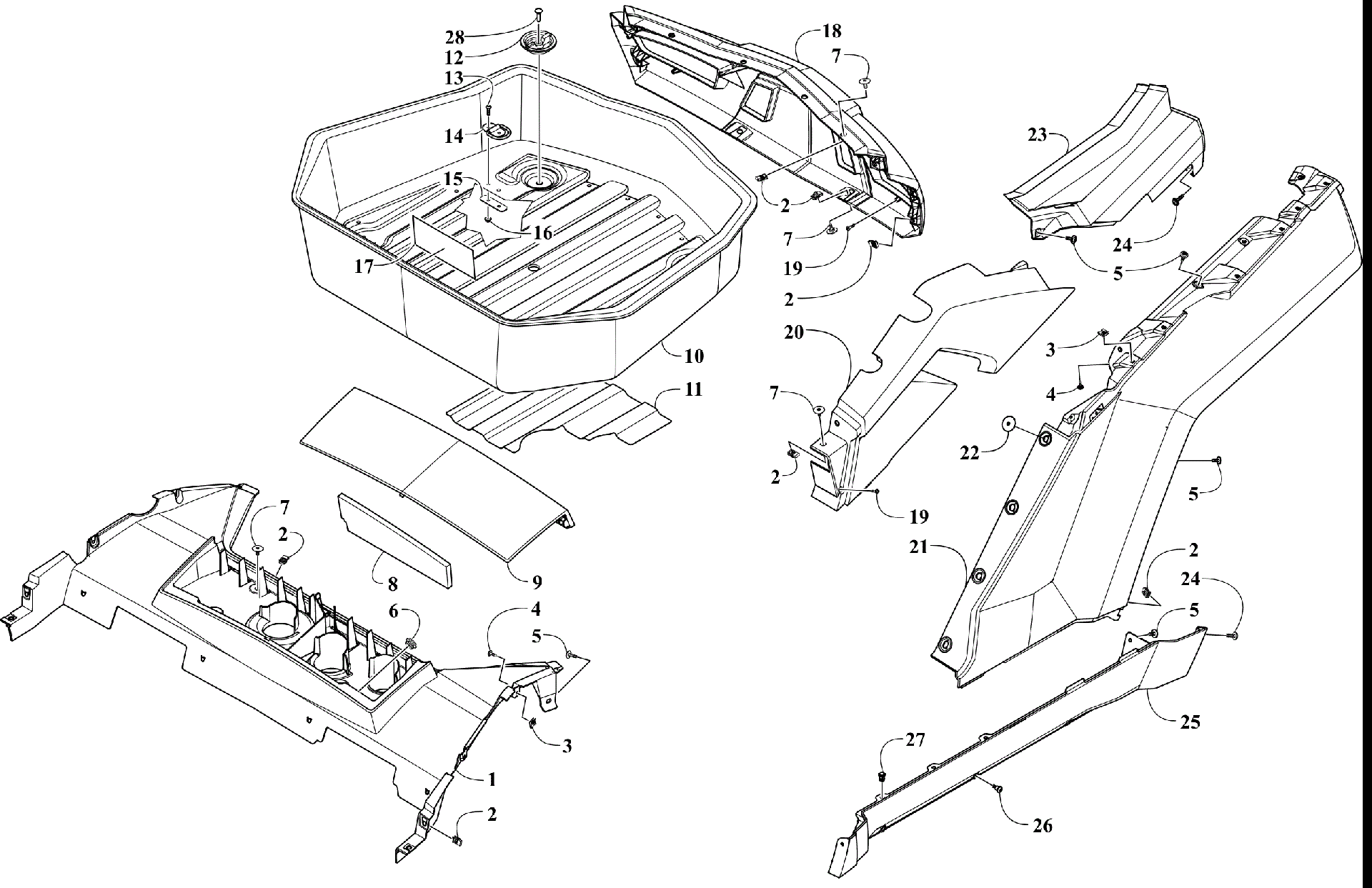

Схема багажник BOX и задний кузов узел [304013] для WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)
Схема
Детали
![багажник BOX и задний кузов узел [304013]](/upload/schemas/63456e93534b83.73549486.gif)
Номер
Наименование детали
Цена
1
PANEL,INTAKE TUNNEL-GLOSS BLK art. 8506-702
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Nut, U art. 1623-939
По запросу
4
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
5
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
6
Втулка Arctic Cat art. 0423-678
от 326 ₽
7
Screw, Shoulder art. 1423-133
от 13 471 ₽
8
FOAM,INTAKE AIR FILTER (WC XX) art. 0417-038
По запросу
9
COVER,TUNNEL-INTAKE (XX RG) art. 6406-360
По запросу
10
BOX,CARGO-REAR W/DECALS (inc. 11 and 17) art. 8506-375
По запросу
11
HEATSHIELD,FOIL-CARGO BOX art. 1412-160
По запросу
12
HANDLE, THUMB SCREW art. 6406-637
По запросу
13
Screw, Machine art. 8468-620
По запросу
14
PLATE,TIE DOWN-D-RING art. 6406-905
По запросу
15
PLATE,BACKER-D-RING art. 6406-904
По запросу
16
Nut, Lock art. 8427-603
По запросу
17
DECAL,WARNING-CARGO art. 6411-893
По запросу
18
Fascia, Rear - Black art. 8506-683
По запросу
19
Screw, Self-Tapping art. 1623-933
По запросу
20
PANEL,SCOOP-REAR-RH-GLOSS BLK-PTD art. 8506-370
По запросу
20
PANEL,SCOOP-REAR-LH-GLOSS BLK-PTD art. 8506-371
По запросу
21
FENDER,REAR-RH-PTD GLOSS BLACK (XX) art. 9506-442
По запросу
21
FENDER,REAR-LH-PTD GLOSS BLACK (XX) art. 9506-443
По запросу
22
Screw, Self-Tapping art. 1423-109
По запросу
23
PANEL,CARGO-SIDE-LH-GLOSS BLK-PTD art. 8506-373
По запросу
23
PANEL,CARGO-SIDE-RH-GLOSS BLK-PTD art. 8506-372
По запросу
24
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
25
PANEL,ROCKER-LH-BLK art. 6406-083
По запросу
25
PANEL,ROCKER-RH-BLK art. 6406-082
По запросу
26
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
27
RIVET,PLASTIC-REINSTALLABLE art. 1423-276
По запросу
28
BOLT,CARRIAGE-RIBBED-M8X1.25X30 Z&B art. 1423-580
По запросу
