модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)

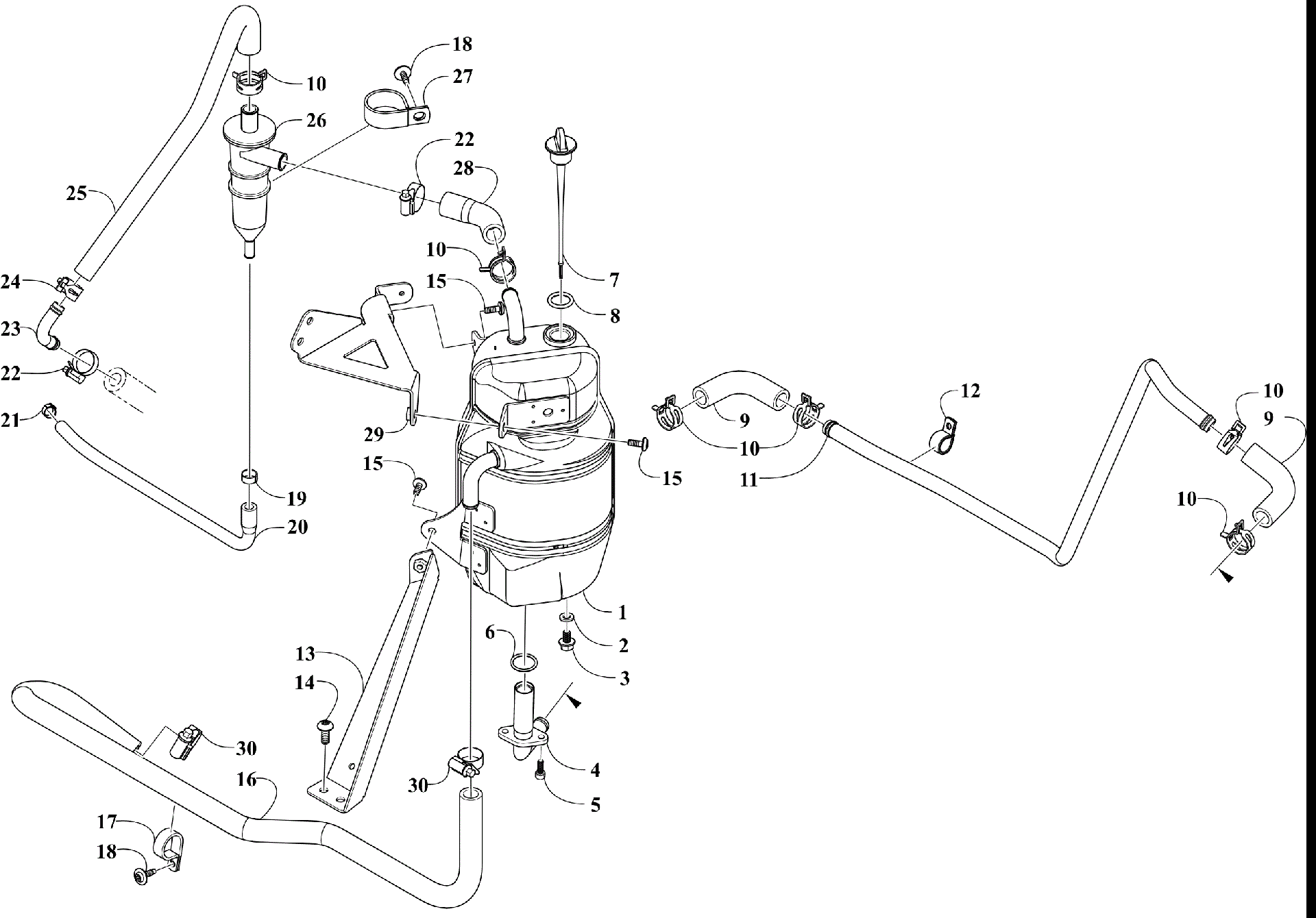

Схема масляный SYSTEM узел [302840] для WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)
Схема
Детали
![масляный SYSTEM узел [302840]](/upload/schemas/6345833e3f3282.02658622.gif)
Номер
Наименование детали
Цена
1
TANK,OIL art. 3020-467
По запросу
2
GASKET art. 3020-473
По запросу
3
BOLT,FLG. art. 3020-472
По запросу
4
OIL PIPE COMP.,2 art. 3020-470
По запросу
5
SCREW,CAP-HSH art. 3020-167
По запросу
6
O-RING, 25.7 X 2.6 MM art. 3020-471
По запросу
7
OIL LEVEL GAUGE ASSY. art. 3020-468
По запросу
8
O-RING art. 3020-469
По запросу
9
HOSE,OIL-TANK-PIPE art. 0410-407
По запросу
10
Хомут пружинный Arctic Cat art. 1623-287
По запросу
11
PIPE,OIL-TANK-ENGINE art. 0410-408
По запросу
12
CLAMP, FLEX SHAFT art. 1623-068
По запросу
13
BRKT,OIL TANK-LOWER art. 6406-258
По запросу
14
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
15
Винт Arctic Cat art. 8476-616
По запросу
16
HOSE,OIL-ENGINE/TANK art. 0410-355
По запросу
17
Clamp, Tube-1" art. 0423-044
По запросу
18
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
19
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
20
HOSE,OIL-SEPARATOR/ENGINE art. 0410-397
По запросу
21
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
22
CLAMP,HOSE-16/25 (NORMA) art. 2623-152
По запросу
23
PIPE,OIL-SEPARATOR/AIR INTAKE art. 0410-360
По запросу
24
Clamp art. 1623-283
По запросу
25
HOSE,OIL-SEPARATOR/AIR INTAKE art. 0410-358
По запросу
26
OIL BREATHER - YAMAHA art. 3020-482
По запросу
27
P-CLAMP,VINYL COATED-1.50 INCH art. 1423-541
По запросу
28
HOSE,OIL-OIL TANK/SEPARATOR art. 0410-357
По запросу
29
BRKT,OIL TANK-UPPER art. 6406-257
По запросу
30
Clamp, Hose art. 2623-062
По запросу
