модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)

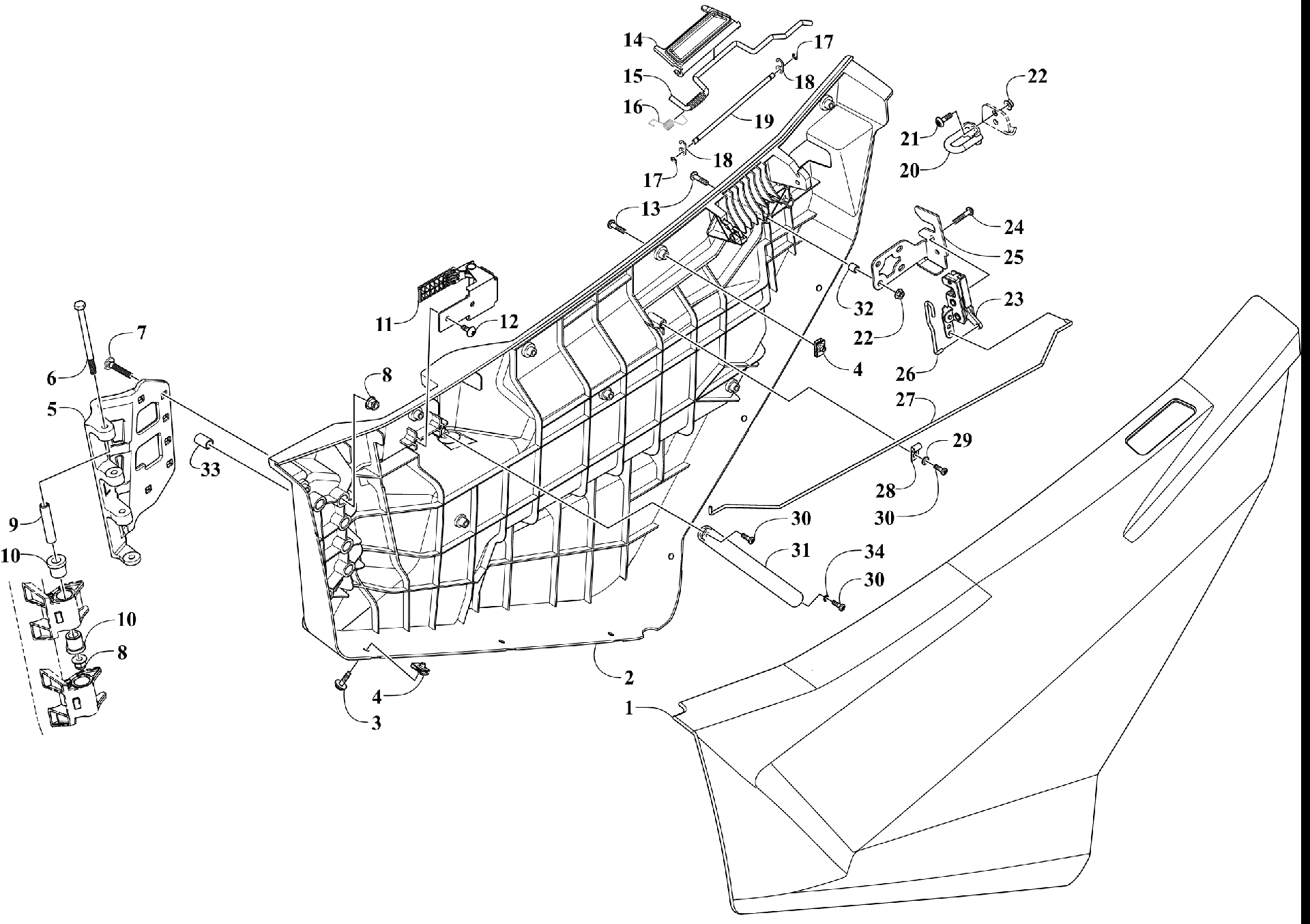

Схема dOOR узел [303252] для WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)
Схема
Детали
![DOOR узел [303252]](/upload/schemas/63457705af8435.87493190.gif)
Номер
Наименование детали
Цена
1
PANEL,DOOR-OUTER-LH-GLS BLK-PTD (XX) art. 8506-553
По запросу
1
PANEL,DOOR-OUTER-RH-GLS BLK-PTD (XX) art. 8506-552
По запросу
2
PANEL,DOOR-INTERIOR-LH-ASSY (inc. 32) art. 9506-121
По запросу
2
PANEL,DOOR-INTERIOR-RH-ASSY (inc. 32) art. 9506-120
По запросу
3
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
4
Клипса Arctic Cat art. 0423-577
от 168 ₽
5
PLATE,HINGE-DOOR-CASTING-MACH-RH art. 9506-044
По запросу
5
PLATE,HINGE-DOOR-CASTING-MACH-LH art. 9506-045
По запросу
6
BOLT,HXHD,M8 X 1.25 X 110,PC10.9 art. 646701
По запросу
7
BOLT,CARRIAGE-M8-1.25X40-GRADE 8.8 art. 1423-577
По запросу
8
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
9
SPACER,SLEEVE art. 1423-606
По запросу
10
BUSHING,LOWER CONTROL A-ARM art. 637745
По запросу
11
ACTUATOR,DOOR-INTERIOR-LH art. 6406-699
По запросу
11
ACTUATOR,DOOR-INTERIOR-RH art. 6406-698
По запросу
12
Screw, Self-Tapping art. 1623-661
По запросу
13
Screw, Machine art. 8468-625
По запросу
14
HANDLE,DOOR-PUSH BUTTON HINGE (XX RG) art. 6406-552
По запросу
15
ROD,ACTUATOR-REAR-LH art. 7406-029
По запросу
15
ROD,ACTUATOR-REAR-RH art. 7406-028
По запросу
16
SPRING,TORSION-RETURN-LH art. 6406-915
По запросу
16
SPRING,TORSION-RETURN-RH art. 6406-914
По запросу
17
E-CLIP,4.0 MM art. 0423-667
По запросу
18
RETAINER,ACTUATOR ROD art. 1423-609
По запросу
19
ROD,ACTUATOR STOP art. 7406-041
По запросу
20
STRIKER,WELDMENT-PTD BLK (E-COAT ONLY) art. 9506-332
По запросу
21
Винт Arctic Cat art. 8477-620
от 168 ₽
22
Nut, Lock art. 8427-603
По запросу
23
LATCH,DOOR-LH art. 6406-697
По запросу
23
LATCH,DOOR-RH art. 6406-696
По запросу
24
SCREW,MACH-TSPNH M6X1.0X30 CL8.8 W/2353 art. 8468-631
По запросу
25
BRKT,DOOR-LATCH-LH art. 7406-235
По запросу
25
BRKT,DOOR-LATCH-RH art. 7406-234
По запросу
26
LINK,DOOR-ACTUATOR-REAR art. 6406-218
По запросу
27
LINK,DOOR-ACTUATOR-FRONT-LH art. 6406-843
По запросу
27
LINK,DOOR-ACTUATOR-FRONT-RH art. 6406-842
По запросу
28
CLAMP,BRAKE LINE art. 2402-387
По запросу
29
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
30
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 6 шт.
31
HANDLE,GRAB-DOOR-PTD BLK art. 8506-863
По запросу
32
TUBE,COMPRESSION LIMITER-ROUND-10MM art. 6406-742
По запросу
33
TUBE,COMPRESSION LIMITER-SLOTTED-20MM art. 6406-741
По запросу
34
WASHER- GREASE FITTING art. 1623-011
По запросу
