модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)

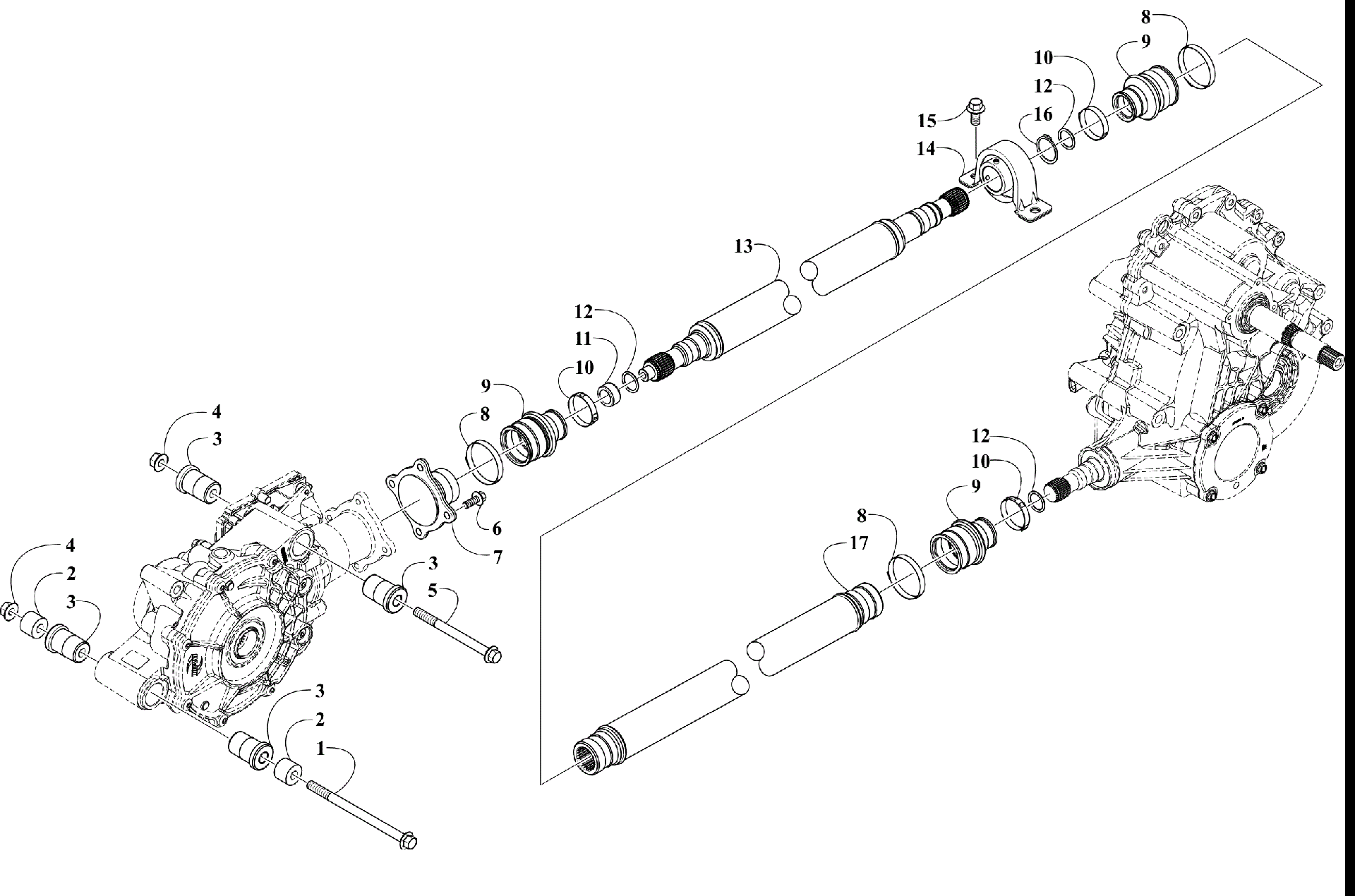

Схема трансмиссии ASSEMBLY [302835] для WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)
Схема
Детали
![Трансмиссия ASSEMBLY [302835]](/upload/schemas/634577f2973321.37047129.gif)
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M10-1.25X155 art. 1423-266
По запросу
2
SPACER,STL-10.5ID X 25.4OD X 19.5LG art. 1423-179
По запросу
3
BUSHING,ENGINE MOUNT-SOLID art. 0801-268
По запросу
4
Nut, Hex art. 1423-334
По запросу
5
Screw, Cap art. 0423-404
По запросу
6
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
7
FLANGE,OUTPUT art. 2402-265
По запросу
8
CLAMP, BOOT-46MM art. 1423-315
По запросу
9
BOOT,COUPLER art. 2402-237
По запросу
10
CLAMP, BOOT-33MM art. 1423-314
По запросу
11
SPACER,PILOT art. 2402-332
По запросу
12
O-RING(2-117) art. 1423-292
По запросу
13
SHAFT,PROP-FRONT-1.75 X-27T art. 2402-541
По запросу
14
Подвесной подшипник кардана Arctic Cat art. 1402-968
По запросу
15
SCREW,CAP-HFH M10X1.25X20 CL10.9 W/2353 art. 8409-021
По запросу
16
Ring, Retaining art. 1423-175
По запросу
17
SHAFT,PROP-MID-1.75 X-27T art. 2402-542
По запросу
