модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)

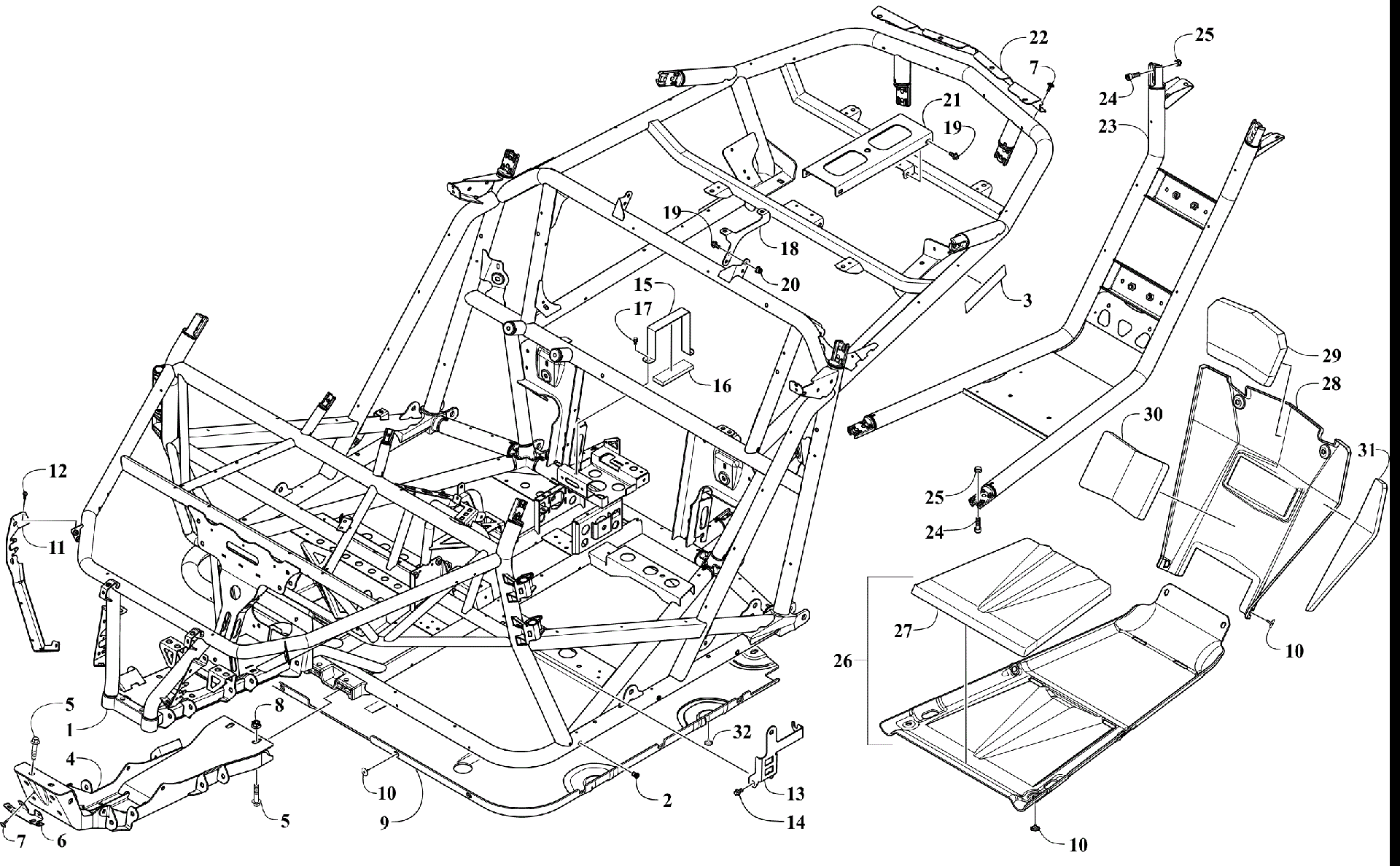

Схема рамы AND RELATED PARTS [302823] для WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)
Схема
Детали
![Рама AND RELATED PARTS [302823]](/upload/schemas/634579d3e81b35.01367472.gif)
Номер
Наименование детали
Цена
1
FRAME,MAIN ASSY (inc. 2-3) art. 8506-323
По запросу
2
Insert, M6 X 1.0 art. 2623-173
По запросу
3
REFLECTOR,REAR (WC) art. 2411-974
По запросу
4
SKID,LWR-FRONT-PTD BLK art. 9506-347
По запросу
5
SCREW,CAP-HFH M12X1.25X55 CL10.9 SZ/ALUM art. 8415-255
По запросу
6
BRKT,MNT-LWR-AIR-DAM (XX RG) art. 6406-551
По запросу
7
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
8
NUT,HF-TOP LOCK-M12X1.25 CL10 W/2353 art. 1423-390
По запросу
9
Panel, Skid - Center art. 6406-287
По запросу
10
Screw, Self-Tapping art. 1423-109
По запросу
11
BRKT,MNT-HEADLIGHT-RH (XX RG) art. 6406-130
По запросу
11
BRKT,MNT-HEADLIGHT-LH (XX RG) art. 6406-131
По запросу
12
Screw, Machine art. 2623-059
По запросу
13
BRKT,SUPPORT-SHIFTER-CABLE art. 6406-577
По запросу
14
Болт Arctic Cat art. 8408-816
от 110 ₽
15
BRKT,BATTERY (XX RG) art. 6406-540
По запросу
16
Pad, Battery art. 0417-063
По запросу
17
SCREW,CAP-HFH M6X1.0X12 CL8.8 Z&Y art. 8408-612
По запросу
18
BRKT,GUSSET-2 MOUNT-LH-BOLT ON (WC XX) art. 6406-813
По запросу
18
BRKT,GUSSET-2 MOUNT-RH-BOLT ON (WC XX) art. 6406-812
По запросу
19
SCREW,CAP-HFH M8X1.25X20 CL10.9 Z&Y art. 8409-820
По запросу
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
BRKT,TIRE-HOLD-DOWN art. 6406-342
По запросу
22
BRKT,CARGO-MOUNT-UPR-REAR (XX RG) art. 5406-994
По запросу
23
FRAME,HOOP-REAR-PTD BLK (XX RG) art. 8506-523
По запросу
24
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-140
По запросу
25
Nut, Hex Lock art. 1423-161
По запросу
26
Panel, Skid - Rear Assembly ( inc. 27) art. 9506-208
По запросу
27
FOAM,PANEL,SKID-REAR art. 0417-062
По запросу
28
FASCIA,REAR-LWR-ASSY (inc. 29-31) art. 9506-207
По запросу
29
FOAM,FASCIA,REAR-UPPER art. 0417-058
По запросу
30
FOAM,FASCIA,REAR-LOWER art. 0417-059
По запросу
31
FOAM,FASCIA,REAR-LH art. 0417-061
По запросу
31
FOAM,FASCIA,REAR-RH art. 0417-060
По запросу
32
Screw, Shoulder art. 1423-133
от 13 471 ₽
