модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)

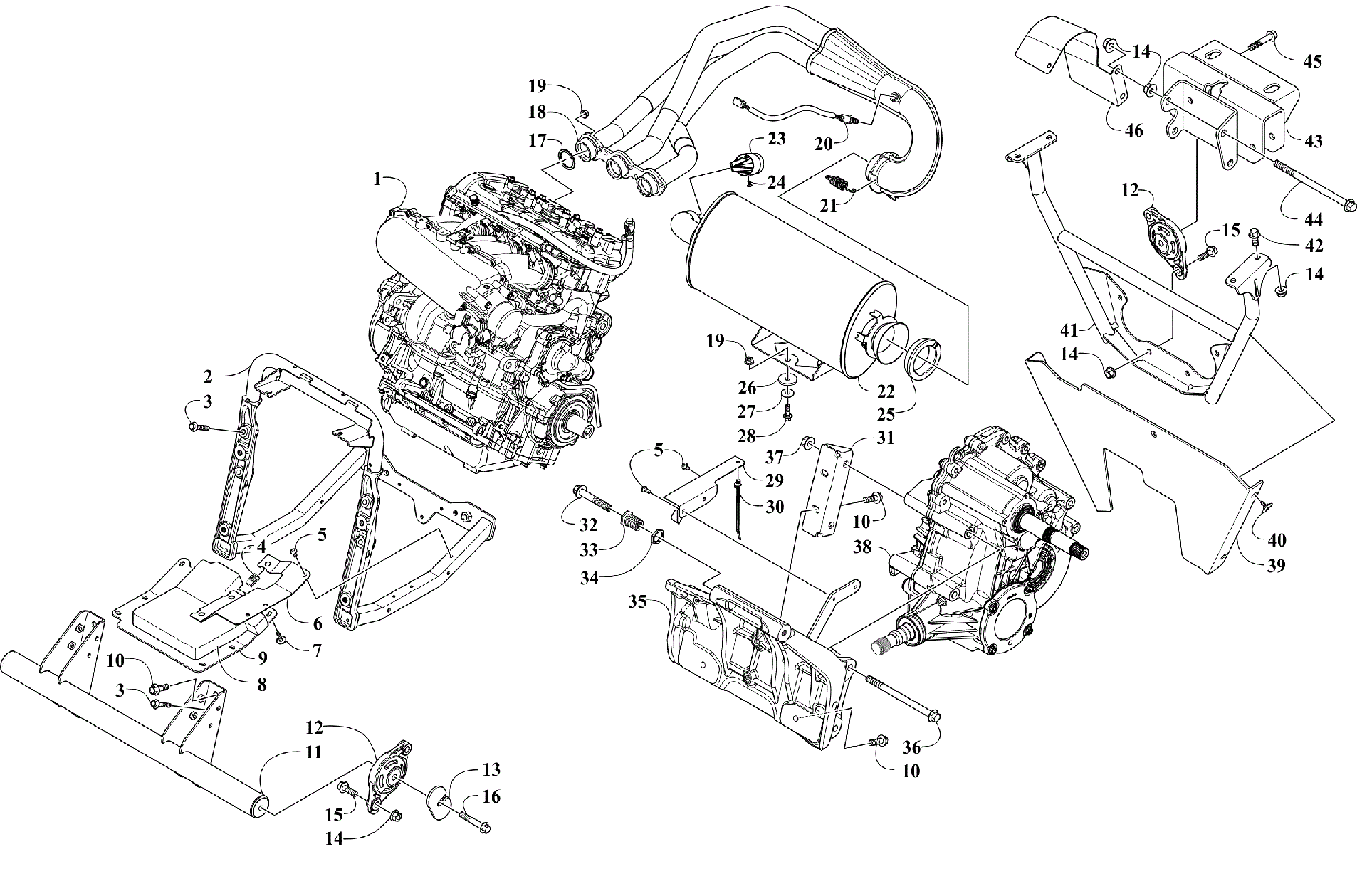

Схема двигателя AND RELATED PARTS [303656] для WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)
Схема
Детали
![Двигатель AND RELATED PARTS [303656]](/upload/schemas/634578df01d8c4.77789685.gif)
Номер
Наименование детали
Цена
1
ENGINE,998CC-YAMAHA (BU4 2) art. 0462-051
По запросу
2
MOUNT,ENGINE-CRADLE-PTD BLK- E-COAT art. 0508-063
По запросу
3
SCREW,CAP-HFH M8X1.25X45CL10.9SILV W/204 art. 8413-847
По запросу
4
Клипса Arctic Cat art. 0423-577
от 168 ₽
5
Screw, Cap art. 1623-490
По запросу
6
BRACKET,ACOUSTIC PANEL-BOTTOM art. 7406-045
По запросу
7
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
8
FOAM,ENGINE-BOTTOM art. 0417-056
По запросу
9
PANEL,ACOUSTIC-ENGINE-BOTTOM-ASSY art. 9506-180
По запросу
10
Screw, Cap art. 8413-031
По запросу
11
MOUNT,ENGINE-FRT-PTD BLK (E-COAT ONLY) art. 8506-891
По запросу
12
MOUNT,ENGINE art. 0408-117
По запросу
13
WASHER,LIMITER art. 1423-549
По запросу
14
Nut, Hex art. 1423-334
По запросу
15
SCREW,CAP-HFH M10X1.25X30 CL8.8 Z&Y art. 8408-030
По запросу
16
Screw, Cap art. 8408-061
По запросу
17
GASKET, EXHAUST art. 3020-466
По запросу
18
MANIFOLD ASSEMBLY,PAINTED HI-TEMP BLACK art. 0512-991
По запросу
19
Nut, Lock art. 1623-912
По запросу
20
Sensor, Oxygen art. 0430-135
от 5 395 ₽
21
Пружина Arctic Cat art. 0612-668
от 683 ₽
22
MUFFLER ASSY (inc. 23-24) art. 0512-974
По запросу
23
SPARK ARRESTER,PAINTED HI-TMP BLK art. 0512-994
По запросу
24
Screw, Self-Tapping art. 1423-323
По запросу
25
Прокладка глушителя Arcti Cat art. 2612-615
от 4 179 ₽
26
GROMMET,EXHAUST art. 1412-023
По запросу
27
Шайба Arctic Cat art. 8450-133
от 116 ₽
28
Болт Arctic Cat art. 8408-820
от 110 ₽
29
SHIELD,HEAT-TRANSAXLE VENT art. 1412-135
По запросу
30
Tie, Cable - Push Mount art. 0623-677
По запросу
31
BRKT,ENGINE-TRANAXLE MOUNT Z&C art. 0408-110
По запросу
32
BOLT,HXFL,M12-1.25X75,CL10.9 art. 8413-275
По запросу
33
NUT,ADJUSTER art. 1423-385
По запросу
34
NUT,JAM - M22X1.5-6H art. 1423-245
По запросу
35
MOUNT,ENGINE-TRANSAXLE-MID_WELD’T art. 0508-064
По запросу
36
SCREW,CAP-HFH M12X1.25X190 CL10.9 SILV art. 1423-239
По запросу
37
NUT,HF-TOP LOCK-M12X1.25 CL10 W/2353 art. 1423-390
По запросу
38
Transaxle, Rear art. 2502-713
По запросу
39
PANEL,ACOUSTIC-ENGINE art. 6406-950
По запросу
40
Screw, Self-Tapping art. 1423-109
По запросу
41
MOUNT,TRANSAXLE HANGER-PTD BLK art. 8506-653
По запросу
42
Screw, Cap art. 8409-025
По запросу
43
MOUNT,TRANSAXLE-REAR-PTD BLK art. 8506-768
По запросу
44
SCREW,CAP-HFH M10-1.25X145 CL10.9 art. 1623-729
По запросу
45
Болт 25х55 Arctic Cat art. 8408-055
от 525 ₽
46
SHIELD,HEAT-GSI (XX) art. 1412-136
По запросу
