модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)

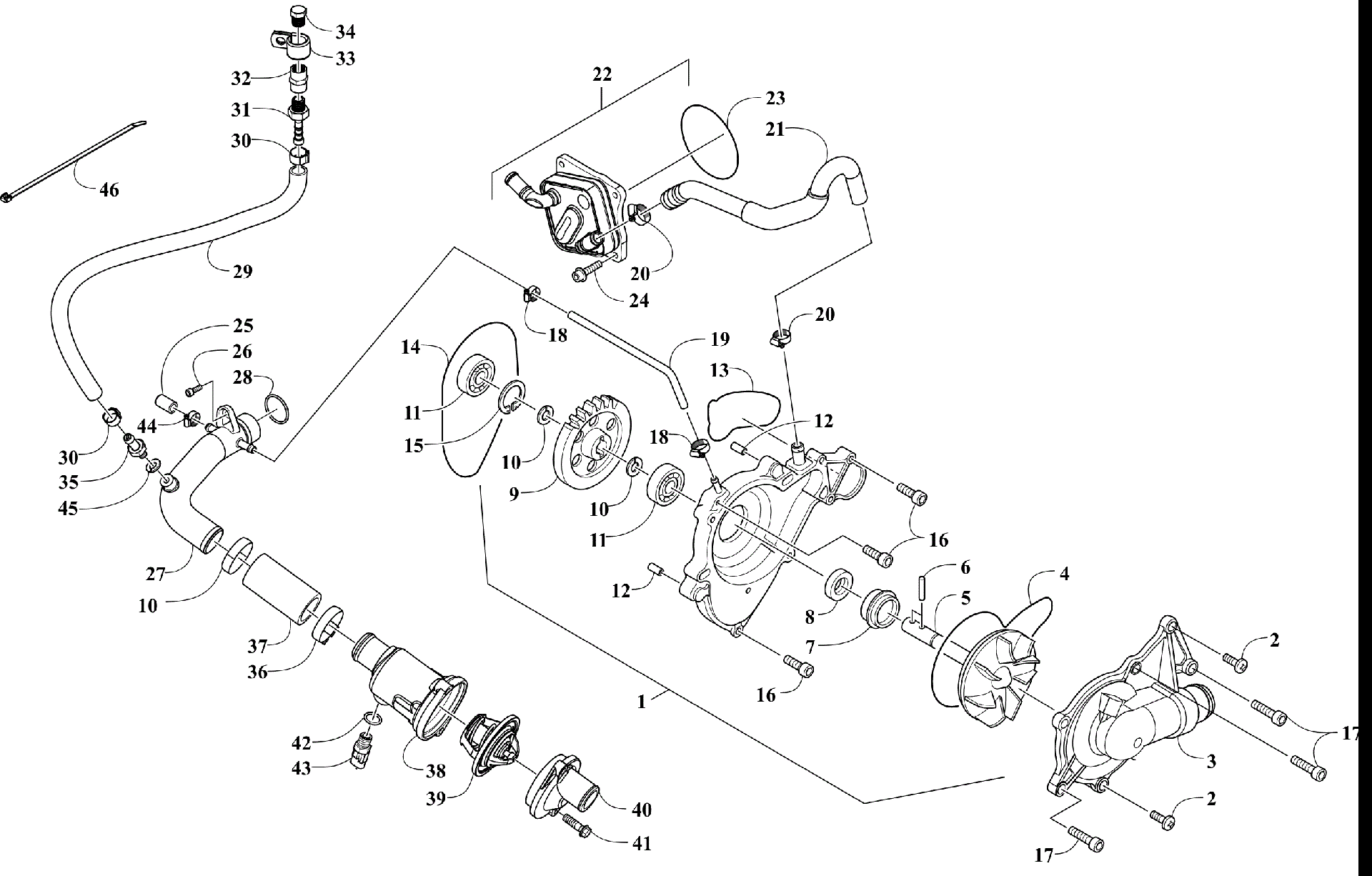

Схема водяной помпы AND THERMOSTAT ASSEMBLY [303261] для WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)
Схема
Детали
![Водяная помпа AND THERMOSTAT ASSEMBLY [303261]](/upload/schemas/63458d53711f04.50728194.gif)
Номер
Наименование детали
Цена
1
WATER PUMP ASSY (inc. 2-10 and one No. 11) art. 3021-879
По запросу
2
SCREW,MACHINE-PPH art. 3020-301
По запросу
3
COVER,HOUSING-WATERPUMP art. 3021-931
По запросу
4
SEAL, HOUSING COVER art. 3020-303
По запросу
5
IMPELLER SHAFT ASSY art. 3020-304
По запросу
6
PIN, DOWEL art. 3020-305
По запросу
7
SEAL, MECHANICAL art. 3020-306
По запросу
8
OIL SEAL(SD 10-21-5 HS) art. 3020-307
По запросу
9
GEAR, IMPELLER SHAFT art. 3020-308
По запросу
10
RING, RETAINING art. 3020-309
По запросу
11
BEARING art. 3020-310
По запросу
12
PIN, DOWEL art. 3020-293
По запросу
13
SEAL art. 3020-311
По запросу
14
SEAL art. 3020-312
По запросу
15
RING,RETAINING art. 3020-313
По запросу
16
SCREW,CAP-HSH art. 3020-314
По запросу
17
SCREW,CAP-HSH art. 3020-315
По запросу
18
CLAMP,HOSE art. 3020-316
По запросу
19
PIPE,5 art. 3021-890
По запросу
20
CLAMP,HOSE art. 3020-318
По запросу
21
HOSE,5 art. 3021-901
По запросу
22
OIL COOLER ASSY (inc. 23) art. 3021-906
По запросу
23
O-RING art. 3020-321
По запросу
24
SCREW,CAP-HSH art. 3020-322
По запросу
25
BYPASS CAP, COOLANT art. 0413-411
По запросу
26
BOLT, HEXSOCKET art. 3021-900
По запросу
27
PIPE,2 art. 3021-889
По запросу
28
O-RING art. 3020-325
По запросу
29
HOSE,BLEED-TANK art. 0410-406
По запросу
30
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
31
FITTING,HOSE-1/8 NPTX0.25 BARB art. 1470-227
По запросу
32
Fitting, Union art. 1470-230
По запросу
33
P-CLAMP,VINYL COATED-0.5 art. 1423-616
По запросу
34
PLUG,1/8 NPT HH art. 1470-229
По запросу
35
FITTING,HOSE-M6X1.00X0.25 BARB art. 1470-228
По запросу
36
CLAMP art. 3021-893
По запросу
37
HOSE,7 art. 3021-892
По запросу
38
HSG, THERMOSTAT art. 3021-882
По запросу
39
Thermostat art. 3021-883
По запросу
40
COVER, THERMOSTAT art. 3021-884
По запросу
41
BOLT, FLG(SMALLHEAD) art. 3021-888
По запросу
42
WASHER, PLAIN art. 3021-887
По запросу
43
THERM SENSOR ASSY art. 3021-886
По запросу
44
Clamp, Hose art. 2623-062
По запросу
45
GASKET art. 3021-896
По запросу
46
Зажим Arctic Cat art. 0123-788
По запросу
