модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)

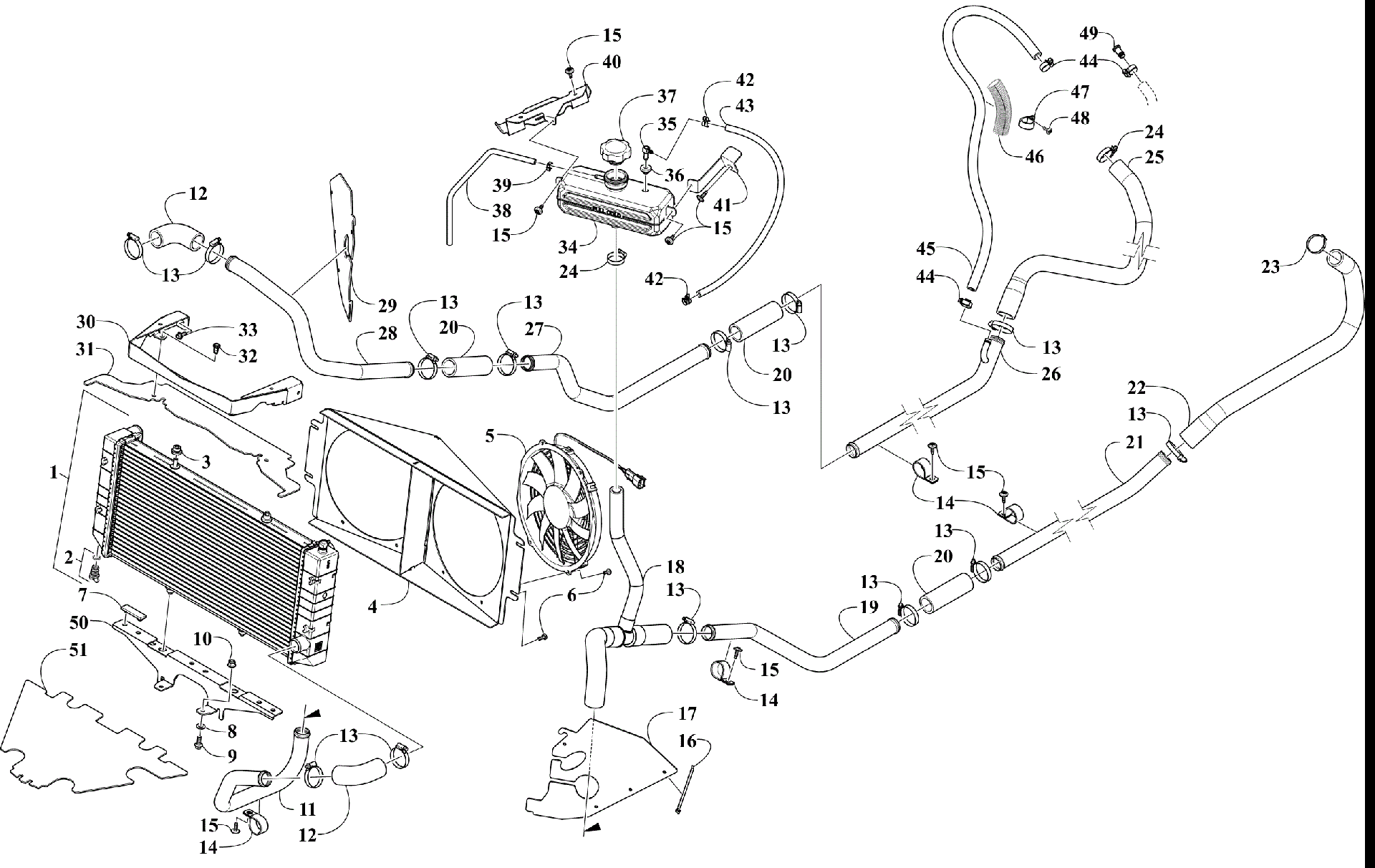

Схема системы охлаждения ASSEMBLY [304015] для WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)
Схема
Детали
![Система охлаждения ASSEMBLY [304015]](/upload/schemas/63457252ecb619.53525182.gif)
Номер
Наименование детали
Цена
1
Radiator (inc. 2-3) art. 0413-491
По запросу
2
Plug, Drain art. 0413-459
По запросу
3
Grommet art. 1423-476
По запросу
4
Shroud, Radiator art. 0413-503
По запросу
5
Fan, Assembly art. 0413-449
По запросу
6
Screw, Cap art. 8408-616
По запросу
7
Bumper art. 0406-879
По запросу
8
Washer art. 8450-127
По запросу
9
Болт Arctic Cat art. 8408-820
от 110 ₽
10
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
11
PIPE,COOLANT-RETURN-FRONT art. 0413-493
По запросу
12
HOSE,ELBOW-RETURN art. 0410-393
По запросу
13
CLAMP,HOSE-30/45 (NORMA) art. 2623-210
По запросу
14
P-CLAMP,VINYL COATED-1.25 INCH art. 1423-512
По запросу
15
SCREW,MACH-TSBWH M6X 1.0 TRILOBE BLK art. 1423-198
По запросу
16
Зажим Arctic Cat art. 0123-788
По запросу
17
AIR DEFLECTOR-LH art. 7406-115
По запросу
18
HOSE, FRONT TEE-ASSEMLBY art. 0410-416
По запросу
19
PIPE,COOLANT-RETURN-MID art. 0413-480
По запросу
20
HOSE,STRAIGHT-FRONT art. 0410-405
По запросу
21
PIPE,COOLANT-RETURN-REAR art. 0413-479
По запросу
22
HOSE,RETURN-ENGINE art. 0410-394
По запросу
23
CLAMP,OETIKER-36.4-39.6 MM art. 1423-527
По запросу
24
Clamp, Hose art. 2623-088
По запросу
25
HOSE,ENGINE-SUPPLY art. 0410-395
По запросу
26
PIPE,COOLANT-WELDMENT art. 0513-105
По запросу
27
PIPE,COOLANT-SUPPLY-MID art. 0413-478
По запросу
28
PIPE,COOLANT-SUPPLY-FRONT art. 0413-492
По запросу
29
AIR DEFLECTOR-RH art. 7406-114
По запросу
30
BRKT,RAD-UPPER art. 7406-099
По запросу
31
DEFLECTOR,AIR-UPPER art. 7406-362
По запросу
32
RIVET,PLASTIC-REINSTALLABLE art. 1423-276
По запросу
33
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
34
Tank, Overflow (inc. 35-36)(replaces 0513-085) art. 0413-568
По запросу
35
Fitting, 90° art. 0413-454
По запросу
36
Grommet art. 1670-325
По запросу
37
Cap, Coolant Tank art. 4606-209
от 1 572 ₽
Аналог
Бачок расширительный с крышкой Arctic Cat ( 3706-684 )
art. SM-10030
18 559 ₽
Требуется 1 шт.
38
Hose, 25 ft art. 0610-011
По запросу
39
Clamp, Hose art. 0124-045
По запросу
40
BRKT,MOUNTING art. 7406-059
По запросу
41
BRKT,OVERFLOW-REAR art. 7406-060
По запросу
42
Clamp, Hose art. 1623-276
По запросу
43
HOSE,BLEED-TANK art. 0410-406
По запросу
44
Clamp, Hose art. 2623-062
По запросу
45
HOSE,COOLANT art. 0410-430
По запросу
46
LOOM,CORRUGATED-25.4MM ID art. 1619-711
По запросу
47
Clamp, Tube-1" art. 0423-044
По запросу
48
SCREW,MACH-TSTRH M6X1.0X16 Z&Y W/2353 art. 8476-617
По запросу
49
PLUG,HOSE art. 1423-643
По запросу
50
Bracket, Radiator - Lower art. 9506-214
По запросу
51
Deflector, Air - Lower art. 7406-100
По запросу
