модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)

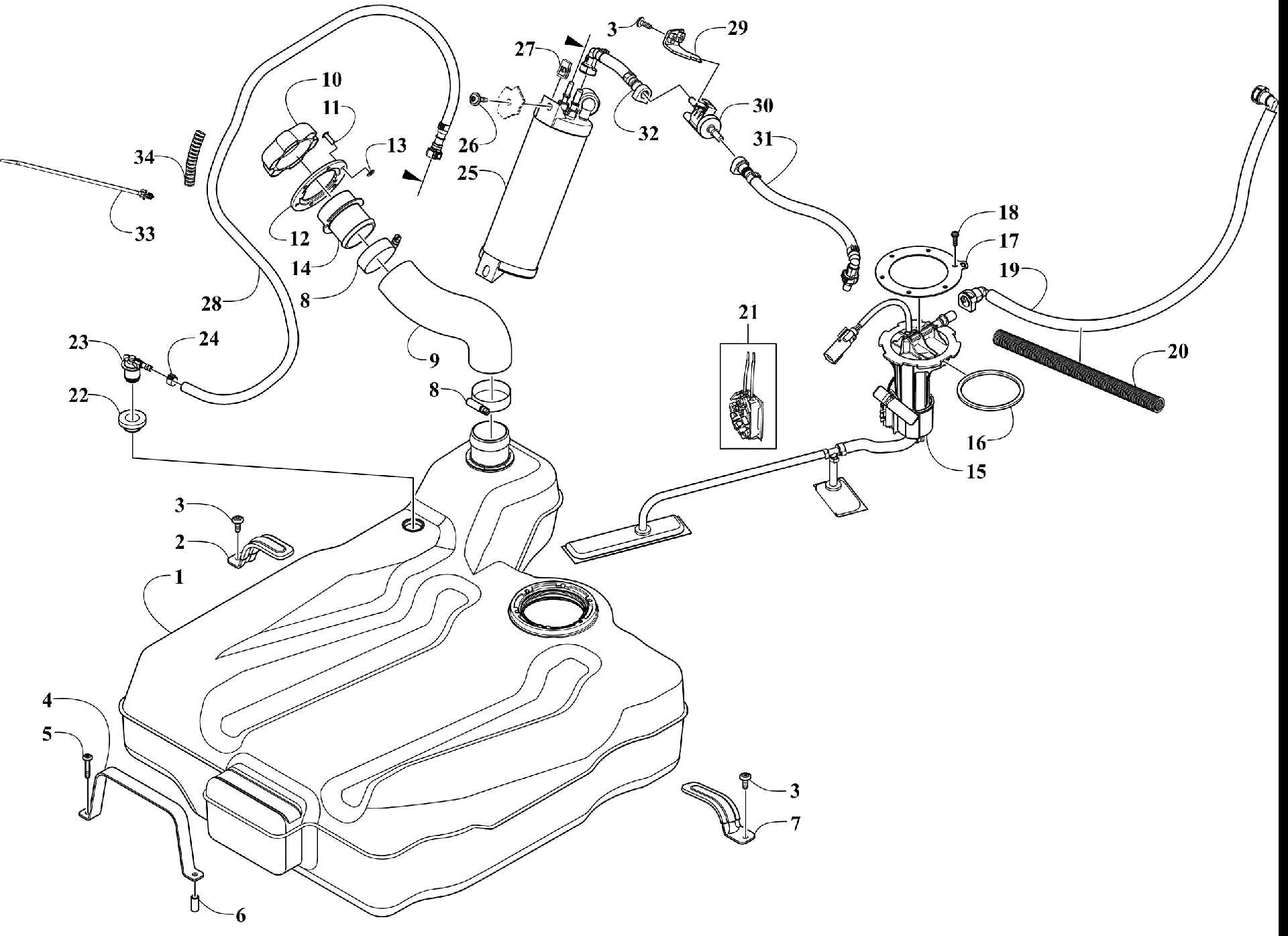

Схема топливный бак узел / топливный паров улавливание [303395] для WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)
Схема
Детали
![топливный бак узел / топливный паров улавливание [303395]](/upload/schemas/63457d93e116e3.25696372.gif)
Номер
Наименование детали
Цена
1
TANK,FUEL (WC XX) art. 0570-482
По запросу
2
BRACKET,HOLD DOWN-RIGHT art. 0570-502
По запросу
3
SCREW,MACH-TSTRH M6X1.0X16 Z&Y W/2353 art. 8476-617
По запросу
4
BRACKET,HOLD DOWN-FRONT-PTD BLK art. 9506-154
По запросу
5
SCREW,MACH-TSTRH M6X1.0X35 Z&Y W/2353 art. 8476-636
По запросу
6
SPACER,STEEL DOM-.277X.375X17.4 art. 1423-604
По запросу
7
BRKT,HOLD DOWN-LEFT art. 0570-503
По запросу
8
CLAMP,HOSE- (262) 1.75/2..625 art. 0624-390
По запросу
9
HOSE,FILLER art. 0410-401
По запросу
10
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
11
RIVET,BLIND-DH AA66 BLK art. 8060-628
По запросу
12
RING,MTG-FILLERNECK art. 0670-304
По запросу
13
Washer art. 0123-802
от 110 ₽
14
NECK,FILL-REMOTE art. 0470-970
По запросу
15
PUMP,FUEL-ASSEMBLY PFA-234 art. 0570-501
По запросу
16
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
17
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
18
Screw, Self-Tapping art. 0423-898
По запросу
19
LINE,FUEL art. 0570-500
По запросу
20
Conduit, Flexible - 5 ft art. 0619-776
По запросу
21
Fuel Level Sensor Kit art. 1770-170
По запросу
22
Grommet art. 2670-650
По запросу
23
Клапан бензобака Arctic Cat art. 1670-787
от 4 694 ₽
24
Clamp, Hose art. 0423-689
По запросу
25
Canister, Carbon Recovery art. 0570-508
По запросу
26
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
27
Клипса Arctic Cat art. 0423-577
от 168 ₽
28
HOSE,FUEL-ASSEMBLY (WC XX) art. 0570-551
По запросу
29
BRKT,PURGE VALVE art. 7406-224
По запросу
30
Valve, Purge art. 0570-507
По запросу
31
Hose, Fuel art. 0570-513
По запросу
32
Hose, Fuel art. 0570-514
По запросу
33
Tie, Cable - Push Mount art. 0623-677
По запросу
34
Loom, Braided Split 140MM art. 1610-036
По запросу
