модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)

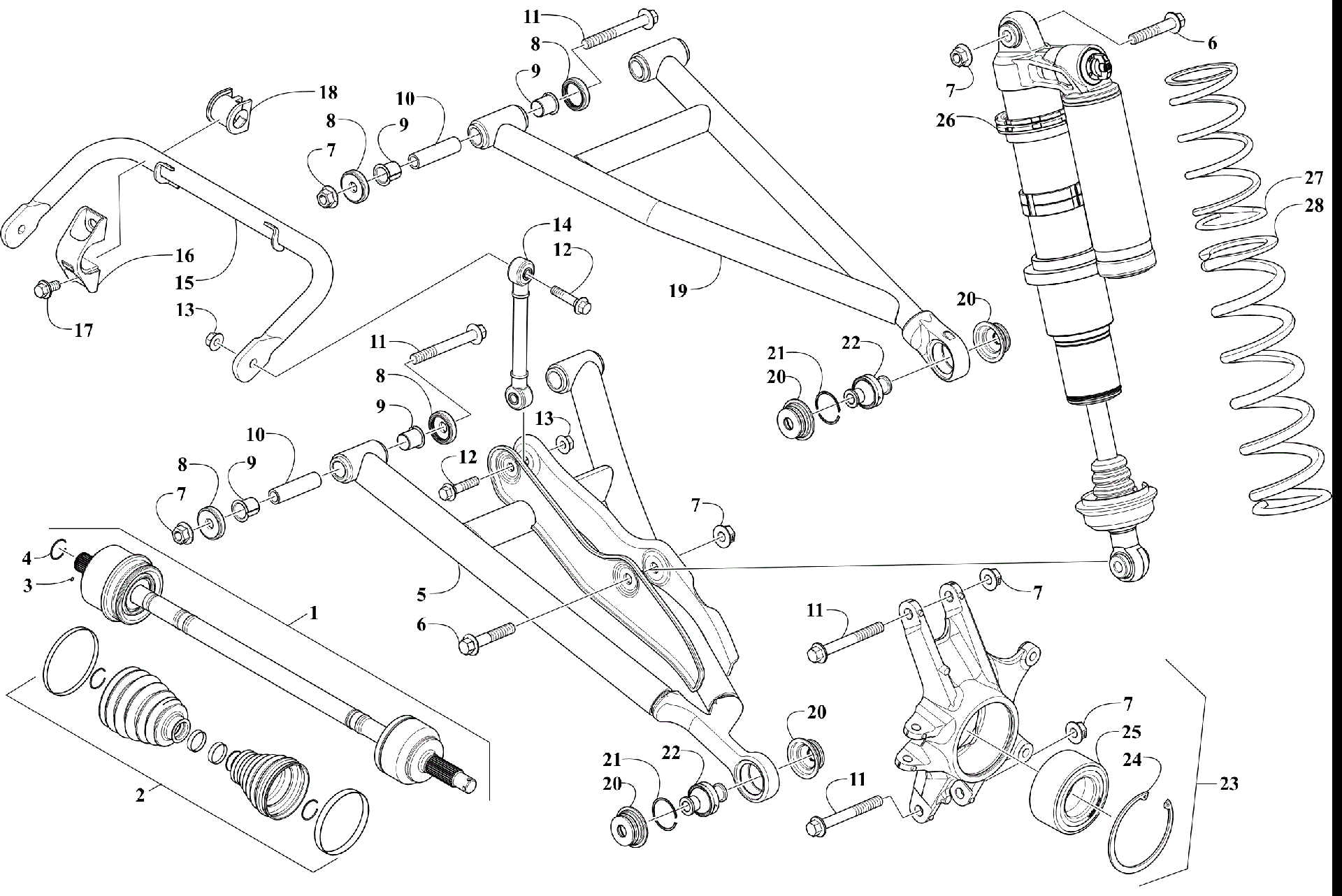

Схема узла передней подвески [303452] для WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)
Схема
Детали
![Узел передней подвески [303452]](/upload/schemas/63457ca3a741d8.73425370.gif)
Номер
Наименование детали
Цена
1
KIT,HALFSHAFT-FRONT (XX) (inc. 2-4) art. 2502-708
По запросу
2
KIT,REPAIR-CV BOOT-FRONT (XX) art. 2436-954
По запросу
3
Pin, Transfer art. 1402-884
По запросу
4
Clip, Retaining art. 3441-517
По запросу
5
A-Arm, Front - Lower - Right - Black (inc. 8-10 and 20-22) art. 1503-778
По запросу
5
A-Arm, Front - Lower - Left - Black (inc. 8-10 and 20-22) art. 1503-779
По запросу
6
SCREW,CAP-HFH M12X1.25X65 CL10.9 SZ/ALUM art. 8415-265
По запросу
7
NUT,HF-TOP LOCK-M12X1.25 CL10 W/2353 art. 1423-390
По запросу
8
Крышка-сальник рычага подвески Arctic Cat art. 1423-159
По запросу
9
Подшипник Arctic Cat art. 2402-077
По запросу
10
SLEEVE,SUSPENSION art. 0404-706
По запросу
11
SCREW,CAP-HFH M12X1.25X100 CL10.9 SILV art. 8413-200
По запросу
12
Screw, Cap art. 8409-045
По запросу
13
Nut, Hex art. 1423-334
По запросу
14
LINK,SWAYBAR-160MM art. 0403-684
По запросу
15
SWAYBAR,FRONT-0.6875"-E-COAT(replaces 1503-771) art. 0403-720
По запросу
16
CLAMP,SWAYBAR BUSHING (XX RG) art. 0404-694
По запросу
17
SCREW,CAP-HFH M10X1.25X20 CL10.9 W/2353 art. 8409-021
По запросу
18
BUSHING,SWAYBAR-11/16" art. 0404-525
По запросу
19
A-Arm, Front - Upper - Assembly - Black (inc. 8-10 and 20-22) art. 1503-807
По запросу
20
BOOT,SPHERICAL art. 0405-621
По запросу
21
CIRCLIP,1.544"OD X 1.368"ID X.025" art. 1423-573
По запросу
22
BEARING,SPHERICAL-1.5-M12 art. 0404-693
По запросу
23
KNUCKLE, FRT-LH-ASSY (XX RG) (inc. 24-25) art. 1503-455
По запросу
23
KNUCKLE,FRT-RH-ASSY (XX RG) (inc. 24-25) art. 1503-454
По запросу
24
SNAP RING-4" art. 1423-439
По запросу
25
BEARING,WHEEL (PRO) art. 2402-412
По запросу
26
SHOCK,FRONT- (XX) Dealer Serviced Only art. 0403-685
По запросу
27
SPRING,COIL-250LB/IN-8.00-PTD BLK art. 1503-718
По запросу
28
SPRING,COIL-350LB/IN-14.00-PTD BLK art. 1503-719
По запросу
