модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)

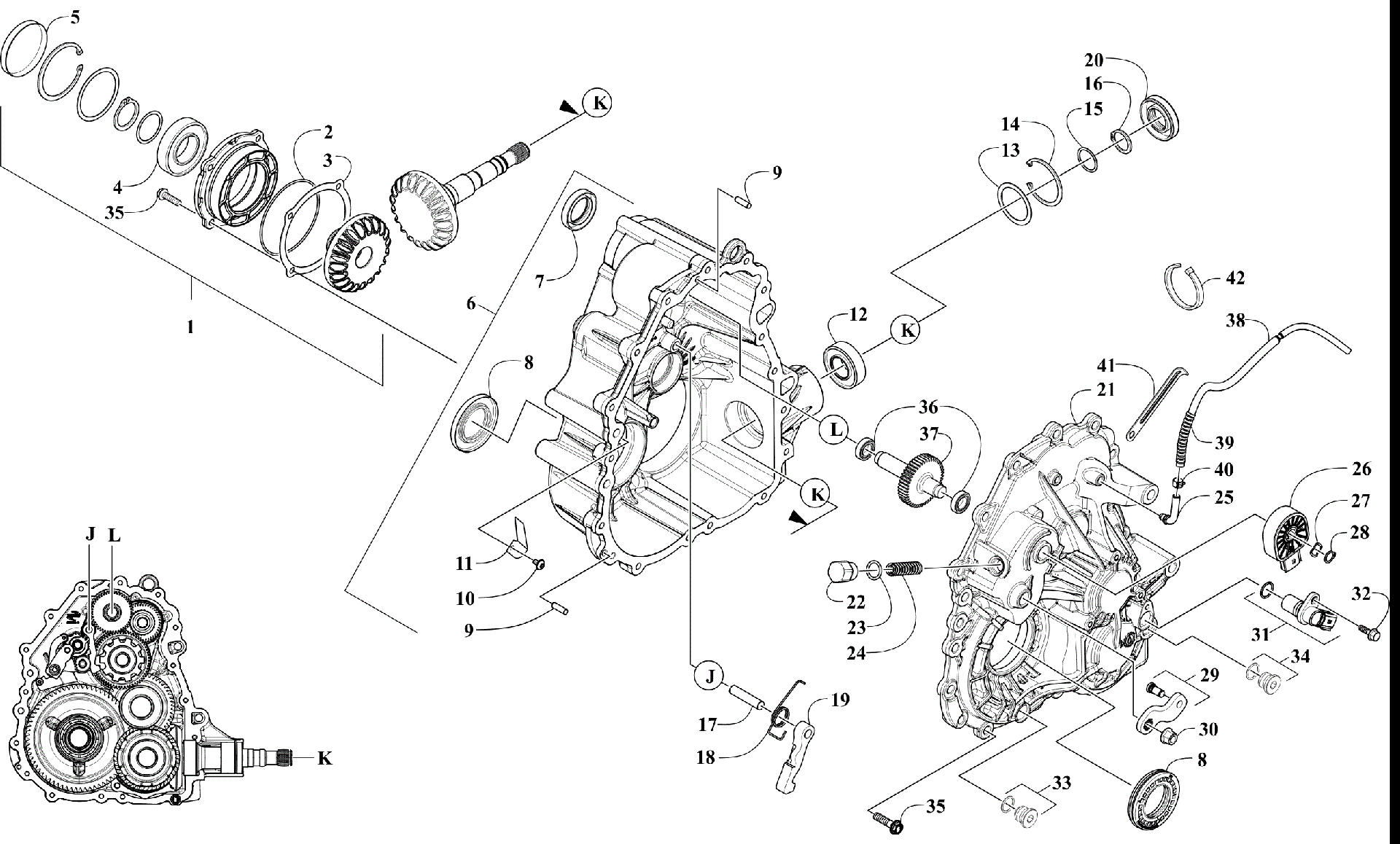

Схема картера/крышки редуктора [304016] для WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)
Схема
Детали
![Картер/крышка редуктора [304016]](/upload/schemas/63458c6292ba87.18378339.gif)
Номер
Наименование детали
Цена
1
SUBASSEMBLY,PINION (inc. 2-5) art. 0817-099
По запросу
2
O-Ring art. 0817-081
По запросу
3
Kit, Shim art. 0817-104
По запросу
4
Bearing art. 0817-078
По запросу
5
Plug art. 0817-080
По запросу
6
SUBASSEMBLY,CASE (inc. 7-17) art. 3333-048
По запросу
7
SEAL,TRIPPLE LIP-TEFLON art. 3333-049
По запросу
8
SEAL art. 3333-046
По запросу
9
Pin, Dowel art. 0817-077
По запросу
10
Screw, Self-Tapping art. 0817-004
По запросу
11
DEFLECTOR,OIL art. 0817-103
По запросу
12
BEARING,BALL,ANGULAR CONTACT 30X52X22 art. 0817-090
По запросу
13
Kit, Shim art. 0817-024
По запросу
14
Ring, Retaining art. 0817-015
По запросу
15
SHIM,1.375 OD X 1.1920 ID art. 0817-089
По запросу
16
Ring, Retaining art. 0817-017
По запросу
17
Pin, Dowel art. 0817-011
По запросу
18
Spring art. 0817-038
По запросу
19
Pawl, Park art. 0817-130
По запросу
20
SEAL,TRIPLE LIP,1.181 X 2.047 X 0.394 art. 0817-101
По запросу
21
COVER,MACH art. 0817-092
По запросу
22
Plug art. 0817-065
По запросу
23
O-Ring art. 0817-075
По запросу
24
Spring art. 0817-135
По запросу
25
Fitting, Elbow art. 0817-051
По запросу
26
Switch, Gear art. 0409-234
По запросу
27
Spring art. 0817-037
По запросу
28
Ring, Retaining art. 0817-019
По запросу
29
SUBASSEMBLY,BELLCRANK (XX RG) art. 0817-106
По запросу
30
Nut, Lock art. 0817-007
По запросу
31
Датчик скорости Arctic Cat art. 0430-121
По запросу
32
SCREW, HEX FLANGE HEAD, M6 X 1 X 20 art. 0817-006
По запросу
33
Plug art. 0817-003
По запросу
34
Plug art. 0817-002
По запросу
35
Screw, Hex art. 0817-005
По запросу
36
BEARING,BALL 6903 17 X 30 X 7 art. 0817-091
По запросу
37
GEAR,45T art. 0817-102
По запросу
38
HOSE,VENT ASSEMBLY (inc. 39) art. 0410-437
По запросу
39
Conduit, High Temp art. 1619-356
По запросу
40
Clamp, Hose art. 1623-966
По запросу
41
Зажим Arctic Cat art. 1623-984
По запросу
42
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
