модель 2020 года
- Модель Wildcat XX
- Код модели WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)

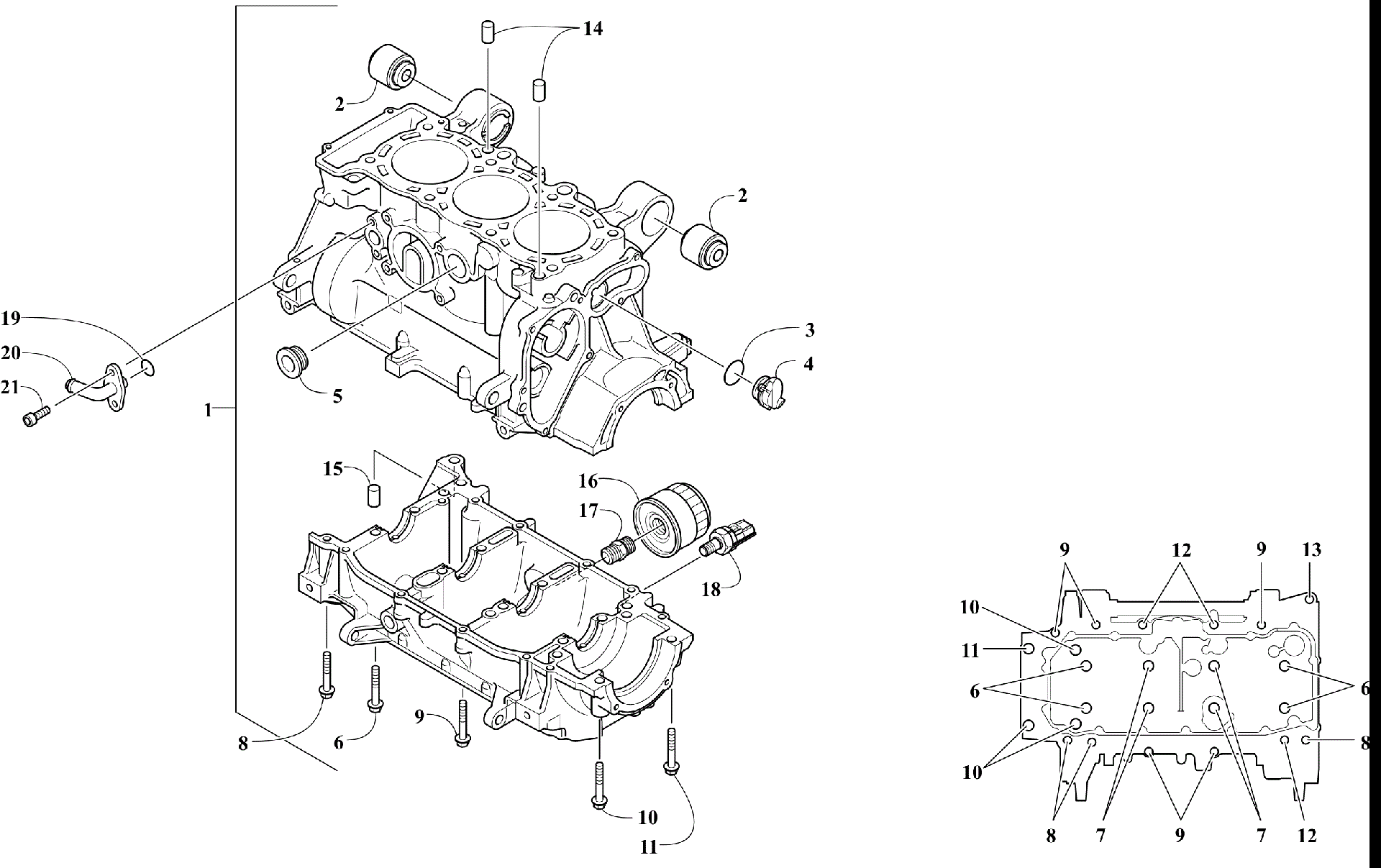

Схема картера ASSEMBLY [302855] для WILDCAT XX EPS CA BLACK (U2020RGX1PCAP)
Схема
Детали
![Картер ASSEMBLY [302855]](/upload/schemas/63457344880b10.77098474.gif)
Номер
Наименование детали
Цена
1
CRANKCASE ASSY (inc. 2-7) art. 3021-907
По запросу
2
COLLAR,1 art. 3021-908
По запросу
3
O-RING art. 3020-140
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
4
PLUG art. 3020-141
По запросу
5
PLUG art. 3020-142
По запросу
6
SCREW, CAP-HFH art. 3020-143
По запросу
7
SCREW, CAP art. 3020-144
По запросу
8
SCREW, CAP-HFH art. 3020-145
По запросу
9
SCREW, CAP-HFH art. 3020-146
По запросу
10
SCREW, CAP-HFH art. 3020-147
По запросу
11
SCREW, CAP-HFH art. 3020-148
По запросу
12
SCREW, CAP art. 3020-149
По запросу
13
SCREW, CAP art. 3020-150
По запросу
14
PIN, DOWEL art. 3020-151
По запросу
15
PIN, DOWEL art. 3020-155
По запросу
16
FILTER,OIL-998 (TOR) art. 0812-130
По запросу
17
BOLT, UNION art. 3021-904
По запросу
18
SWITCH, OIL PRESSURE art. 3020-157
По запросу
19
O-RING art. 3020-165
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
20
CONNECTOR, SUCTION PIPE art. 3021-903
По запросу
21
SCREW,CAP-HSH art. 3020-167
По запросу
Другие схемы модели
Картер ASSEMBLY [302855]
