модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2017PAK4CUSR)

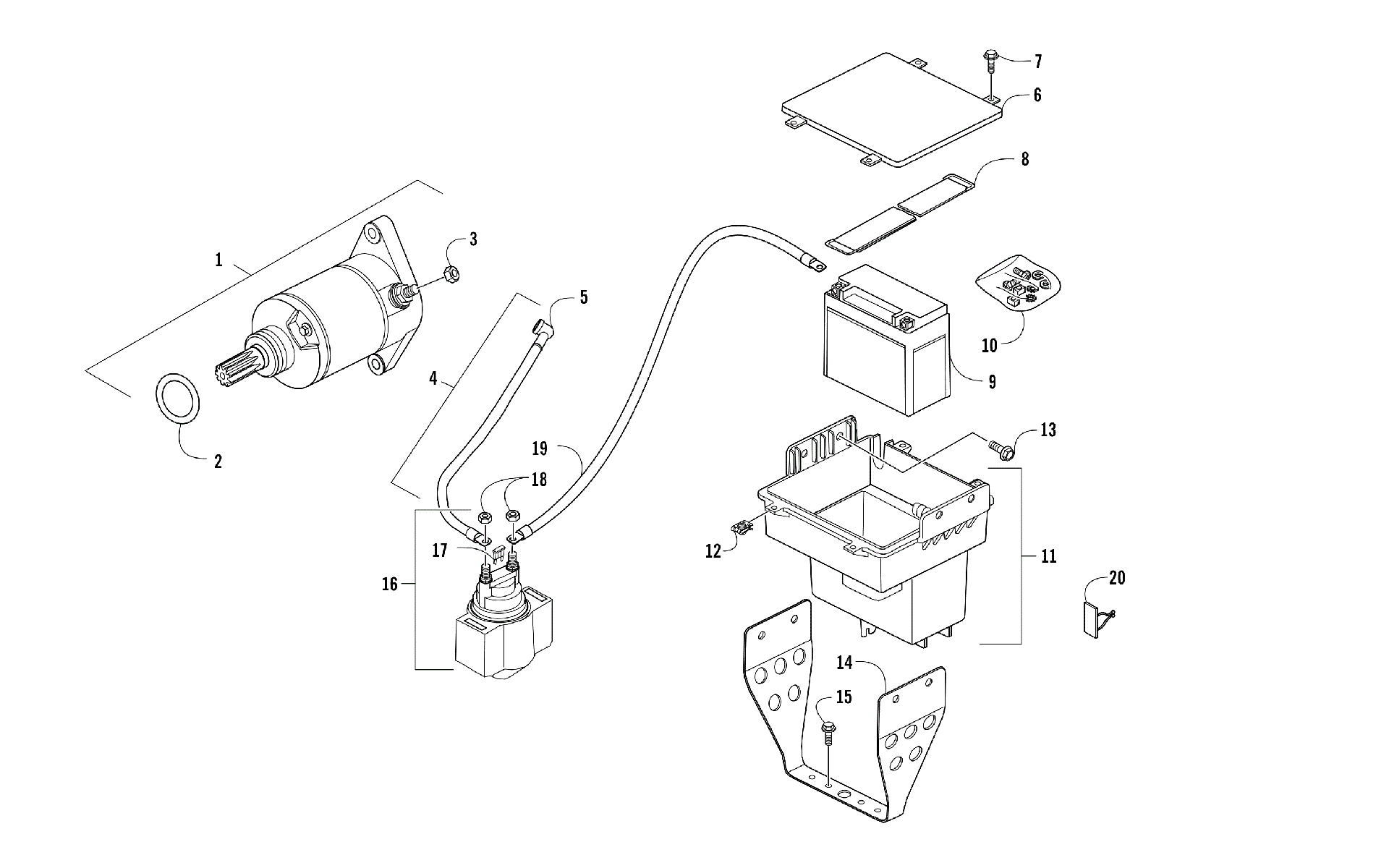

Схема аккумулятора AND STARTER ASSEMBLY [301559] для PROWLER 500 RED (U2017PAK4CUSR)
Схема
Детали
![Аккумулятор AND STARTER ASSEMBLY [301559]](/upload/schemas/634520d17b9ab9.17138335.gif)
Номер
Наименование детали
Цена
1
Стартер Arctic Cat art. 3305-954
По запросу
2
O-RING 24.4*3.1 art. 3304-104
По запросу
3
Nut, Washer art. 3304-011
По запросу
4
CABLE STARTER MOTOR art. 3307-274
По запросу
5
BOOT,STARTING MOTOR TERMINAL art. 3305-251
По запросу
6
COVER BATTERY art. 3307-474
По запросу
7
BOLT WASH 5*12 art. 3307-476
По запросу
8
BAND BATTERY art. 3304-434
По запросу
9
BATTERY YTX20L-BS (inc. 10) art. 3306-301
По запросу
10
Kit, Hardware art. 0445-082
По запросу
11
CASE ASS’Y BATTERY (inc. 12) art. 3307-475
По запросу
12
NUT CLIP 5MM art. 3304-061
По запросу
13
BOLT FLANGE 8*20 art. 3304-565
По запросу
14
BRKT BATTERY art. 3307-473
По запросу
15
SOCKET BOLT 10*28 art. 3307-587
По запросу
16
RELAY,STARTER (inc. 17) art. 3313-464
По запросу
17
BLADE FUSE 30A art. 3304-212
По запросу
18
Nut, Flange art. 3304-654
По запросу
19
CABLE BAT art. 3307-556
По запросу
20
CLIP HARNESS WIRE art. 3307-477
По запросу
