модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2017PAK4CUSR)

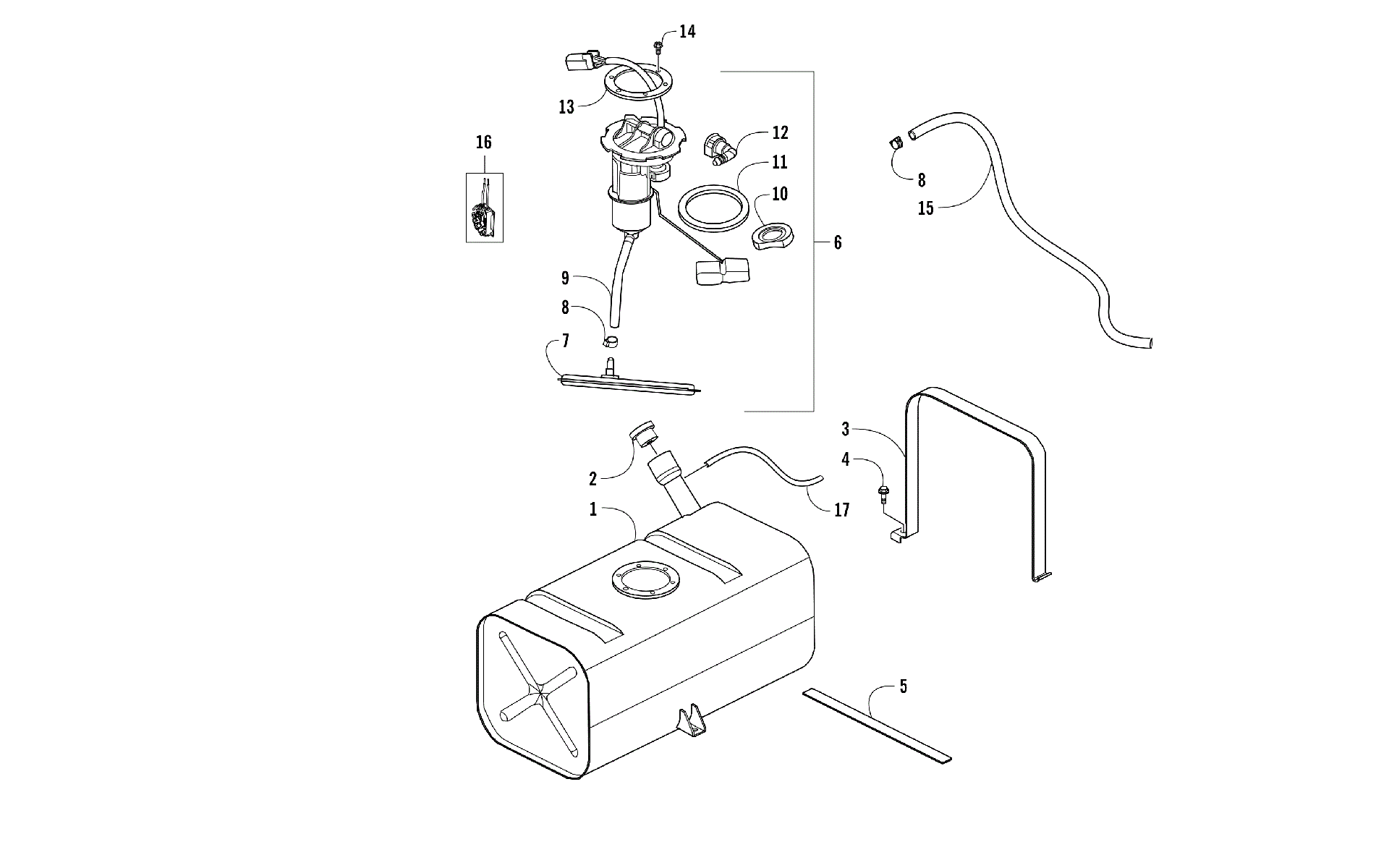

Схема топливный бака ASSEMBLY [104249] для PROWLER 500 RED (U2017PAK4CUSR)
Схема
Детали
![топливный бак ASSEMBLY [104249]](/upload/schemas/63453621123dd8.85916304.gif)
Номер
Наименование детали
Цена
1
TANK FUEL art. 3307-206
По запросу
2
Cap, Gas Tank art. 3307-555
По запросу
3
STAY FUEL TANK art. 3307-469
По запросу
4
BOLT FLANGE 8*20 art. 3304-565
По запросу
5
SPONGE FUEL TANK art. 3307-466
По запросу
6
FUEL PUMP ASSY (inc. 7-12) art. 3307-468
По запросу
7
FUEL FILTER art. 3307-077
По запросу
8
CLIP 12.5 art. 3307-079
По запросу
9
TUBE FILTER art. 3307-465
По запросу
10
PUMP REGULATOR STAY art. 3307-467
По запросу
11
SEAL art. 3313-845
По запросу
12
CONNECTOR FUEL PUMP-90 DEGREE art. 3306-870
По запросу
13
MOUNT FUEL PUMP art. 3306-299
По запросу
14
BOLT-WASH M5*10 art. 3307-470
По запросу
15
TUBE ASSY FUEL TANK art. 3307-207
По запросу
16
Fuel Level Sensor Kit art. 1770-170
По запросу
17
TUBE FUEL COMP art. 3307-463
По запросу
