модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2017PAK4CUSR)

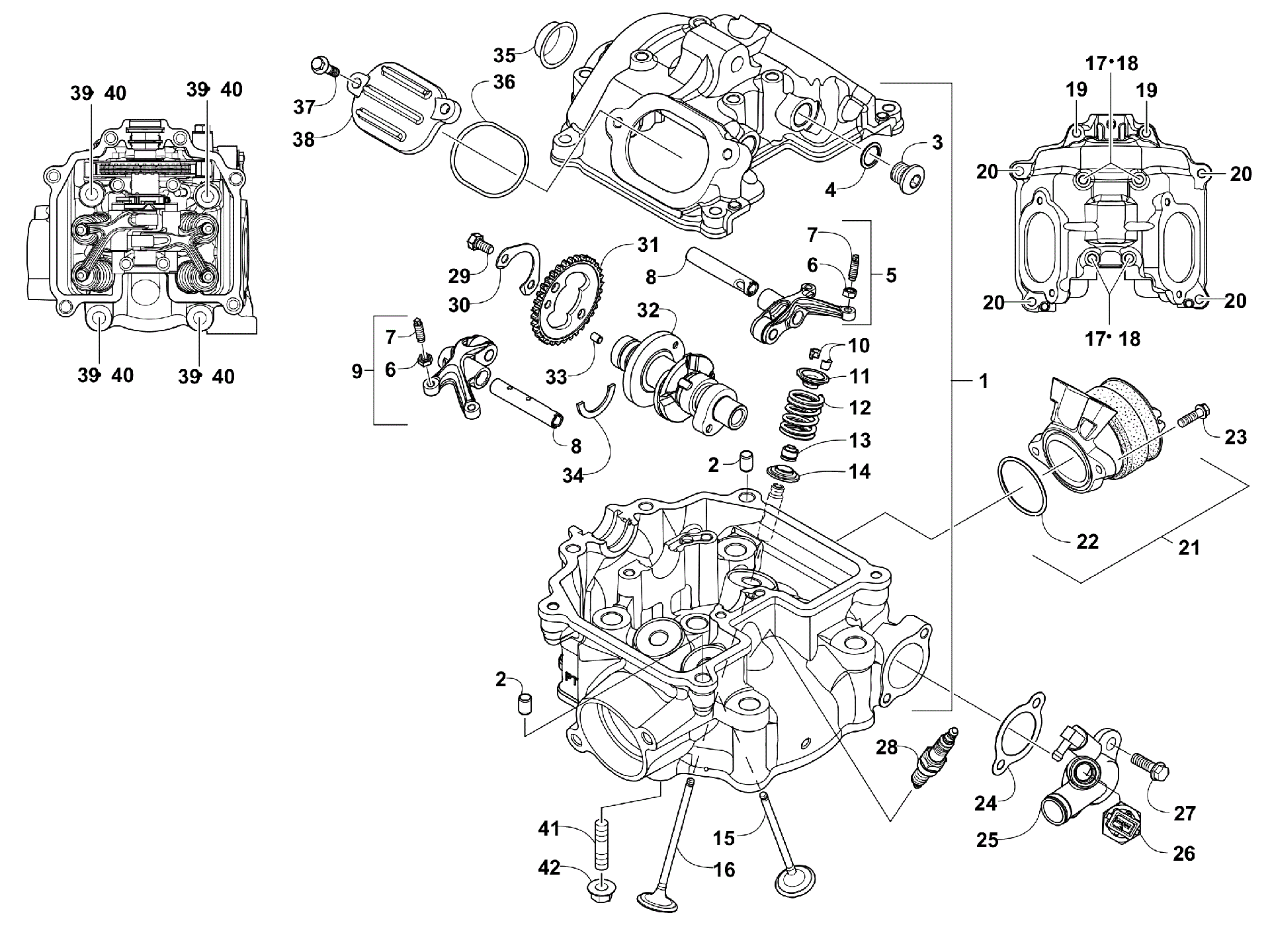

Схема головки блока цилиндров AND CAMSHAFT/VALVE ASSEMBLY [104264] для PROWLER 500 RED (U2017PAK4CUSR)
Схема
Детали
![Головка блока цилиндров AND CAMSHAFT/VALVE ASSEMBLY [104264]](/upload/schemas/63452de9b1db23.97370117.gif)
Номер
Наименование детали
Цена
1
HEAD ASSY CYLINDER (inc. 2, 17-20) art. 3307-212
По запросу
2
PIN DOWEL 8*14 art. 3303-341
По запросу
3
PLUG,ROCKER ARM art. 0831-053
По запросу
4
Шайба Arctic Cat art. 0830-143
По запросу
5
ARM COMP, IN VALVE ROCKER (inc. 6-7) art. 0809-255
По запросу
6
NUT TAPPET ADJUSTING art. 3304-026
По запросу
7
SCREW TAPPET ADJUSTING art. 3304-007
По запросу
8
SHAFT,IN ROCKER ARM art. 0809-256
По запросу
9
ARM COMP, EXH VALVE ROCKER (inc. 6-7) art. 0809-253
По запросу
10
COTTER VALVE art. 3303-044
По запросу
11
RETAINER, SPRING art. 0809-142
По запросу
12
SPRING,VALVE OUTER art. 0809-257
По запросу
13
Маслосъемный колпачок Arctic Cat art. 0809-190
от 1 334 ₽
14
SEAT,VALVE SPRING art. 0809-141
По запросу
15
Клапан выпускной Arctic Cat art. 0809-266
По запросу
16
Клапан впускной Arctic Cat art. 0809-263
По запросу
17
BOLT FLANGE 6*60 art. 3304-904
По запросу
18
Сальник Arctic Cat art. 0830-155
от 420 ₽
19
BOLT FLANGE SH 6*110 art. 3307-057
По запросу
20
BOLT FLANGE SH 6*30 (G) art. 3307-055
По запросу
21
MANIFOLD ASSY INLET (inc. 22) art. 3307-255
По запросу
22
O-RING,INTAKE MANIFOLD 44.12X2.62 art. 0830-202
По запросу
23
BOLT FLANGE SH 6*20 art. 3304-189
По запросу
24
GASKET WATER COVER art. 0830-200
По запросу
25
COVER COMP WATER art. 3307-254
По запросу
26
Датчик температуры Arctic Cat art. 0824-051
от 1 198 ₽
Аналог
1 198 ₽
Требуется 1 шт.
27
BOLT FLANGE SH 6*18 art. 3307-049
По запросу
28
свеча art. 0217-632
По запросу
29
BOLT HEX 6X12 art. 0826-154
По запросу
30
WASHER,FASTENER-LOCK art. 0828-086
По запросу
31
SPROCKET,CAMSHAFT art. 0809-259
По запросу
32
Распредвал Arctic Cat art. 3306-247
от 25 977 ₽
33
DOWEL,ALIGNMENT,M5 X 8 art. 0829-036
По запросу
34
C-RING,CAMSHAFT art. 0809-165
По запросу
35
Крышка ГБЦ Arctic Cat art. 3306-787
от 1 239 ₽
36
ORING,INSPECTION COVER art. 0830-139
По запросу
37
BOLT FLANGE SH 6*20 art. 3304-189
По запросу
38
CAP,INSPECTION COVER art. 0808-111
По запросу
39
BOLT,ACS-HFH M10 ( ) art. 0826-062
По запросу
40
WASHER, CYLINDER HEAD NUT art. 0828-044
По запросу
41
BOLT,STUD 8X40 art. 0827-064
По запросу
42
NUT FLANGE 8MM art. 3303-332
По запросу
