модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2017PAK4CUSR)

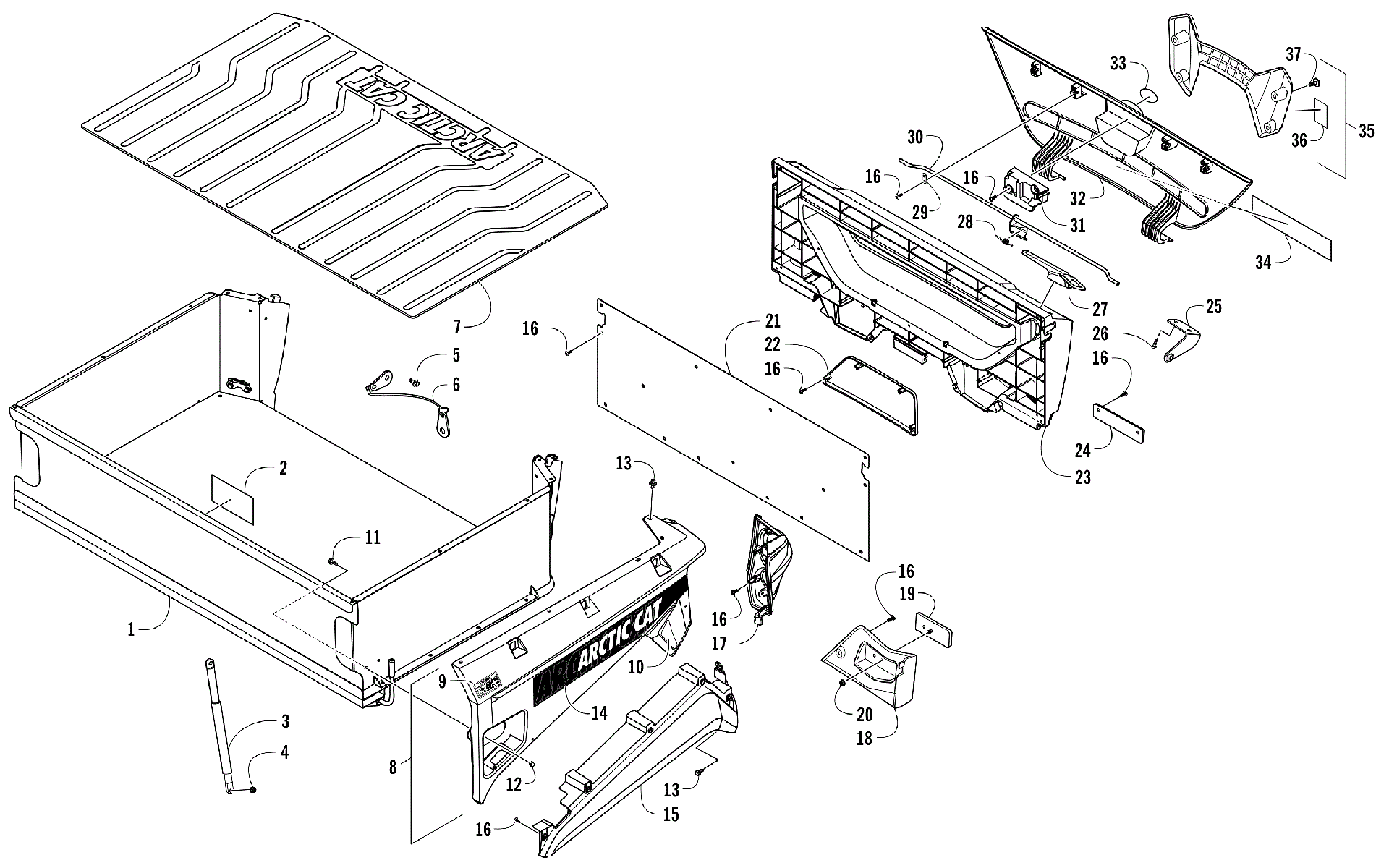

Схема багажник BOX и TAILGATE узел [104201] для PROWLER 500 RED (U2017PAK4CUSR)
Схема
Детали
![багажник BOX и TAILGATE узел [104201]](/upload/schemas/63452573cea7e7.82514672.gif)
Номер
Наименование детали
Цена
1
CARGO BED ASSY/W DECAL (inc. 2) art. 3307-697
По запросу
2
DECAL,WARNING-CARGO art. 4411-965
По запросу
3
GAS DAMPER art. 3307-579
По запросу
4
NUT FLANGE 8MM art. 3304-668
По запросу
5
BOLT FLANGE 6MM art. 3307-358
По запросу
6
ROPE CARGO BED art. 3307-581
По запросу
7
MAT CARGO BED art. 3307-480
По запросу
8
Panel, Fender Assy - Rear - Right - Red (inc. 9-10) art. 3307-742
По запросу
8
Panel, Fender Assy - Rear - Left - Red (inc. 9-10) art. 3307-743
По запросу
9
Decal, Warning- Pinch Point(replaces 4411-883) art. 6411-496
По запросу
10
Decal, Reflector - LH art. 5411-399
По запросу
10
Decal, Reflector - RH art. 5411-398
По запросу
11
BOLT FLANGE 6*16 art. 3305-344
По запросу
12
NUT CAP 6MM art. 3307-503
По запросу
13
RIVET art. 3307-361
По запросу
14
Decal, Fender - Left - Red art. 5411-319
По запросу
14
Decal, Fender - Right - Red art. 5411-318
По запросу
15
Molding, Fender - Rear - Right art. 3307-497
По запросу
15
Molding, Fender - Rear - Left art. 3307-501
По запросу
16
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
17
Cover, Taillight - Right art. 3307-498
По запросу
17
Cover, Taillight - Left art. 3307-502
По запросу
18
COVER RH REFLECTOR art. 3307-491
По запросу
18
COVER LH REFLECTOR art. 3307-492
По запросу
19
REFLEX REFLECTOR art. 3304-737
По запросу
20
NUT FLANGE 5MM(G) art. 3304-774
По запросу
21
PLATE TAIL GATE art. 3307-481
По запросу
22
COVER B TAIL GATE art. 3307-490
По запросу
23
COVER,TAIL GATE art. 3307-484
По запросу
24
STAY HINGE art. 3307-478
По запросу
25
BRACKET L TRUNK STOOPER art. 3307-483
По запросу
25
BRACKET R TRUNK STOPPER art. 3307-482
По запросу
26
BOLT FLANGE 6*20 art. 3305-342
По запросу
27
LATCH REAR STORAGE LID art. 3307-479
По запросу
28
SPRING LATCH art. 3307-488
По запросу
29
STAY LATCH art. 3307-489
По запросу
30
LATCH LID art. 3307-487
По запросу
31
HOLDER LATCH art. 3307-493
По запросу
32
Lid, Tailgate - Red art. 3307-486
По запросу
33
Decal, Logo - Tailgate art. 3307-612
По запросу
34
Decal, Tailgate - Red art. 5411-307
По запросу
35
COVER REAR W/DECAL (inc. 36) art. 3307-639
По запросу
36
DECAL,WARNING-TOWING art. 4411-964
По запросу
37
BOLT WASHER 8*16 art. 3305-783
По запросу
