модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2017PAK4CUSR)

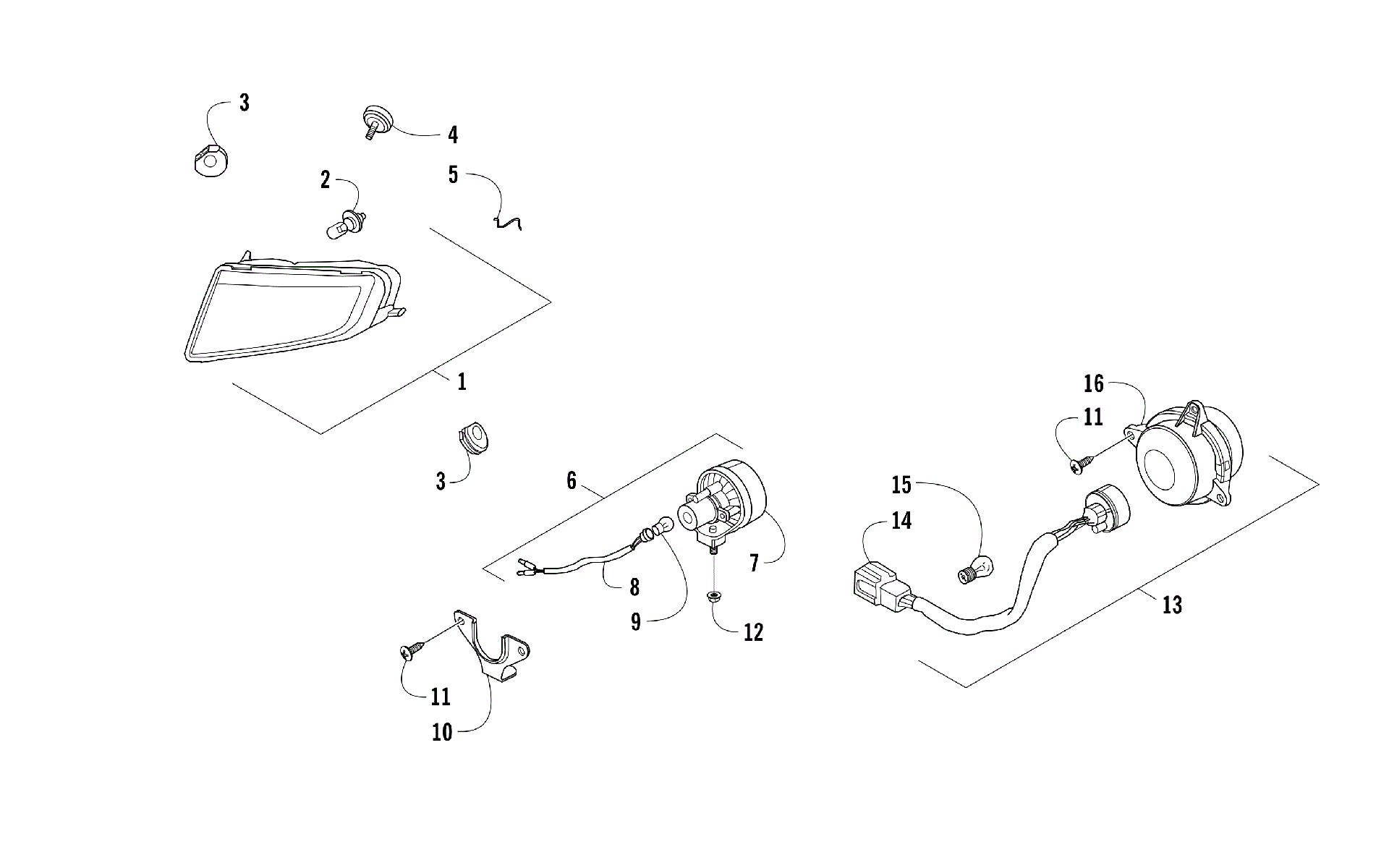

Схема фары AND TAILLIGHT ASSEMBLY [104195] для PROWLER 500 RED (U2017PAK4CUSR)
Схема
Детали
![Фара AND TAILLIGHT ASSEMBLY [104195]](/upload/schemas/63453aca4c3eb2.28523958.gif)
Номер
Наименование детали
Цена
1
HEADLIGHT,HALOGEN-LH (inc. 2) art. 0509-101
По запросу
1
Фара передняя правая Arctic Cat art. 0509-100
По запросу
2
BULB,HEADLIGHT-H13 HALOGEN art. 0409-182
По запросу
3
GROMMENT,HEAD LIGHT-LH(SYM OPP) art. 3307-323
По запросу
3
GROMMENT HEAD LIGHT-RH(SHOWN) art. 3307-322
По запросу
4
SCREW RND KNOB-M5X0.8X15MM LG art. 3307-325
По запросу
5
WIRE FORM HEAD LIGHT art. 3307-321
По запросу
6
LIGHT ASS’Y REVERSE (inc. 7-9) art. 3306-515
По запросу
7
UNIT WINKER FR art. 3306-506
По запросу
8
SOCKET COMP R/L art. 3306-516
По запросу
9
BULB,BACKUP(R5W -12V 5W) (CLEAR) art. 3313-508
По запросу
10
STAY WINKER art. 3307-554
По запросу
11
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
12
NUT FLANGE 5MM(G) art. 3304-774
По запросу
13
LIGHT ASS’Y RR COMB (inc. 14-16) Right art. 3306-511
По запросу
13
LIGHT ASS’Y RR COMB (inc. 14-16) Left art. 3306-510
По запросу
14
SOCKET COMP RR COMB art. 3306-514
По запросу
15
BULB TAIL & STOP 12V21W/5W art. 3303-849
По запросу
16
UNIT TAIL LIGHT Right art. 3306-513
По запросу
16
UNIT TAIL LIGHT Left art. 3306-512
По запросу
