модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2017PAK4CUSR)

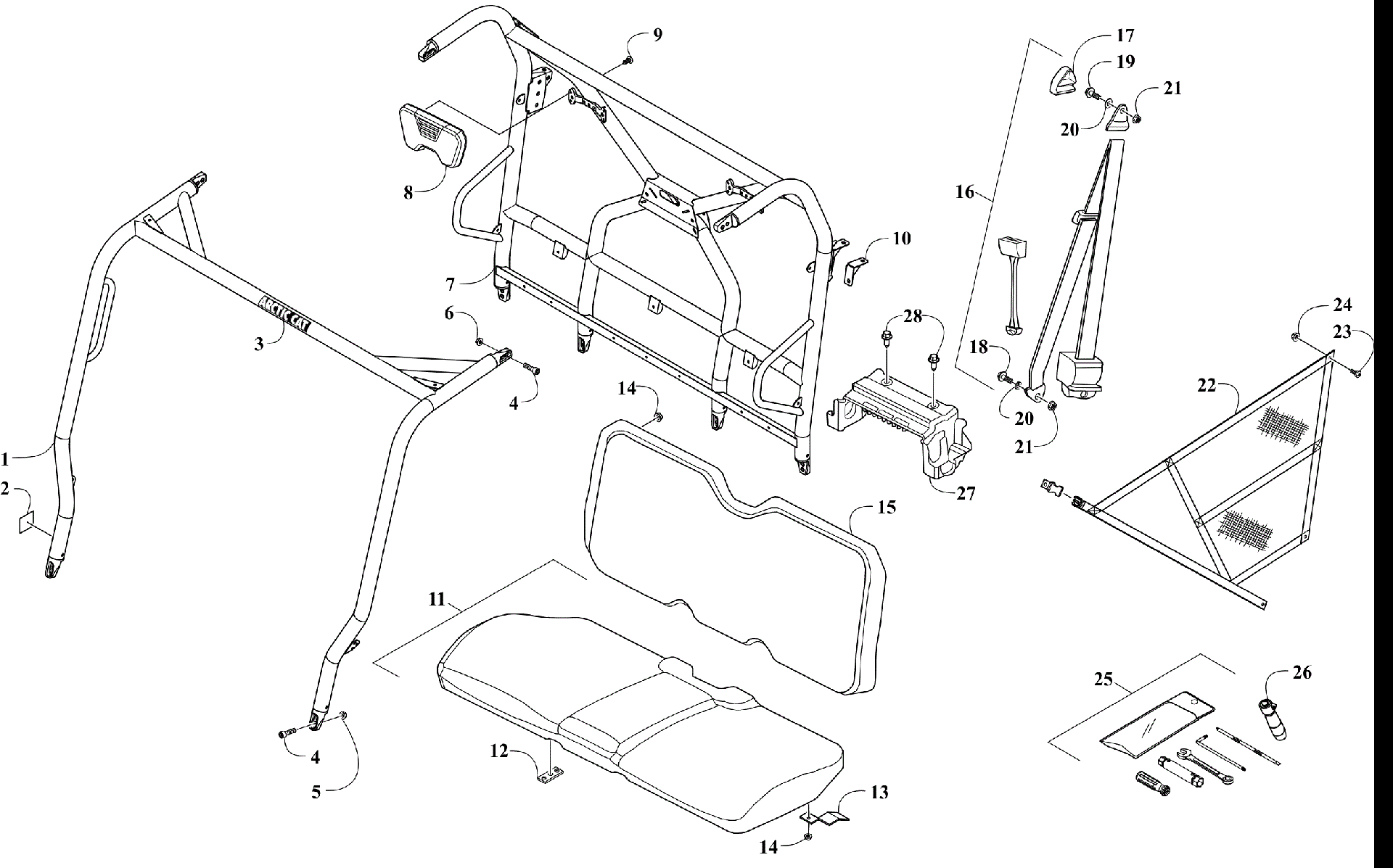

Схема rOPS и сиденье узел [104198] для PROWLER 500 RED (U2017PAK4CUSR)
Схема
Детали
![ROPS и сиденье узел [104198]](/upload/schemas/634542fe75b396.01125209.gif)
Номер
Наименование детали
Цена
1
PIPE COMP FR ROOF (W/DECALS) (inc. 2-3) art. 3307-582
По запросу
2
DECAL,WARNING-ROPS art. 3411-970
По запросу
3
DECAL,"ARCTIC CAT"-WHT art. 0411-501
По запросу
4
SOCKET BOLT 10*28 art. 3307-587
По запросу
5
NUT U 10MM art. 3304-031
По запросу
6
NUT HEX 10MM (C) art. 3307-585
По запросу
7
PIPE COMP RR ROOF art. 3307-583
По запросу
8
HEADREST ASSY art. 3307-450
По запросу
9
SCREW SPECIAL 6*14 art. 3307-462
По запросу
10
STAY FLAG art. 3307-577
По запросу
11
SEAT ASSY (inc. 12-14) art. 3307-448
По запросу
12
Pad, Rubber art. 3307-449
По запросу
13
Bracket, Seat art. 3307-456
По запросу
14
Nut, Flange art. 3304-654
По запросу
15
SEAT ASSY BACK art. 3307-457
По запросу
16
BELT SAFETY (DRIVER) (inc. 17-21) art. 3307-763
По запросу
16
BELT SAFETY (PASSENGER) (inc. 17-21) art. 3307-452
По запросу
17
CAP BOLT art. 3307-455
По запросу
18
BOLT art. 3307-453
По запросу
19
BOLT,7/16-20UNF-2B art. 3307-762
По запросу
20
WASHER,SPRING art. 3307-761
По запросу
21
NUT FLANGE art. 3307-454
По запросу
22
NET ASSY LH SAFETY art. 3307-460
По запросу
22
NET ASSY RH SAFETY art. 3307-459
По запросу
23
SCREW SPECIAL 6*20 art. 3305-703
По запросу
24
NUT LOCK art. 3304-431
По запросу
25
KIT,TOOL (PROWLER 500) (inc. 26) art. 3307-701
По запросу
26
GAUGE AIR PRESSURE art. 3307-446
По запросу
27
SHIELD HEAT art. 3307-908
По запросу
28
RIVET art. 3307-361
По запросу
