модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2017PAK4CUSR)

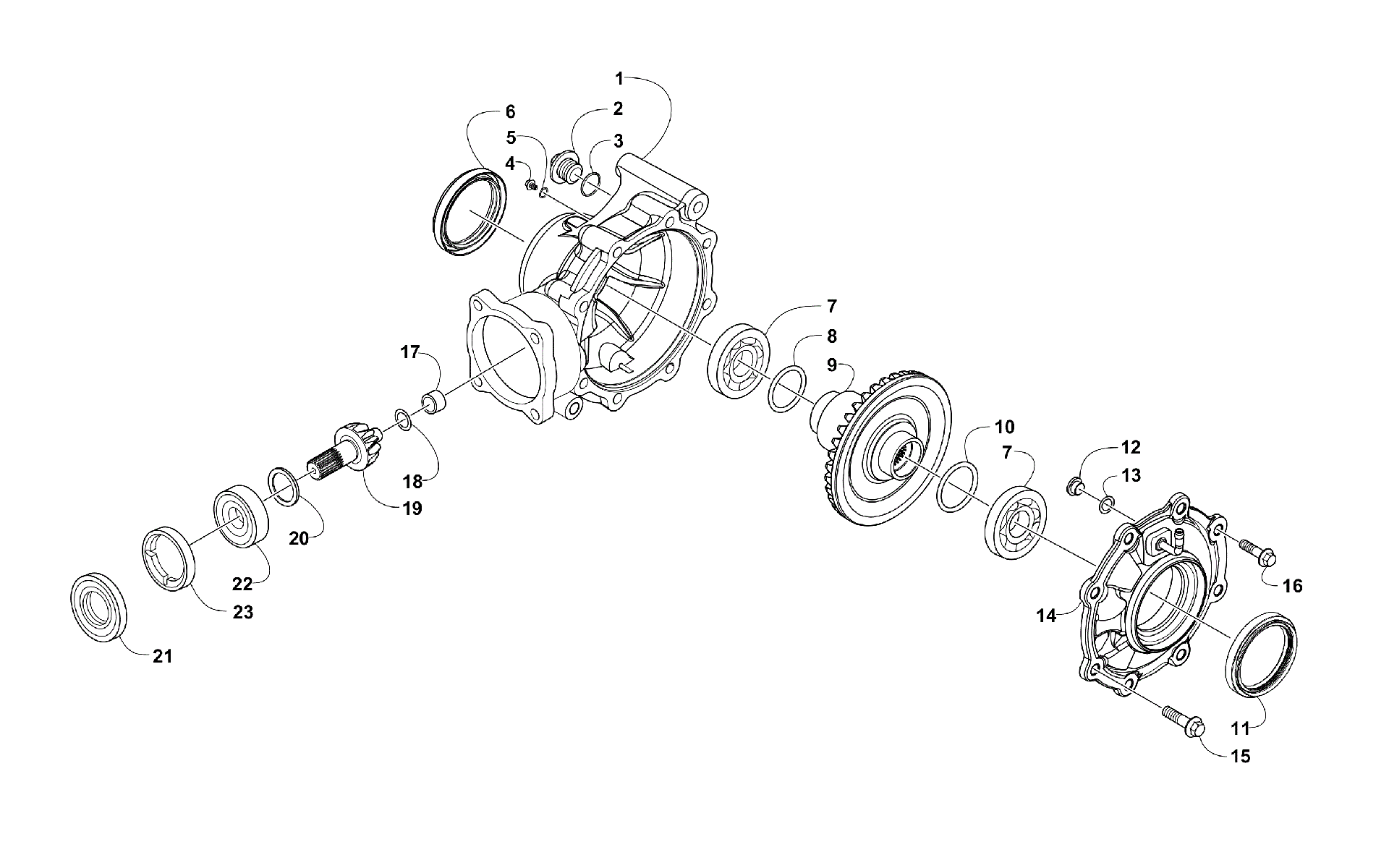

Схема узла заднего редуктора [302332] для PROWLER 500 RED (U2017PAK4CUSR)
Схема
Детали
![Узел заднего редуктора [302332]](/upload/schemas/63453f76091e82.18848489.gif)
Номер
Наименование детали
Цена
0
GEAR ASSY RR FINAL art. 3307-615
По запросу
1
L SIDE CASE RR art. 3307-616
По запросу
2
HOLE CAP TAPPET ADJUSTING **9000 C.97.09 (inc. 3) art. 3303-021
По запросу
3
O-RING 30.8MM art. 3304-096
По запросу
4
BOLT FLANGE 8*12 art. 3304-544
По запросу
5
WASHER 8MM art. 3303-591
По запросу
6
OIL SEAL 48*92*10 art. 3307-631
По запросу
7
BEARING BALL RADIAL 6210 art. 3307-633
По запросу
8
C-RING-R90 art. 3307-624
По запросу
9
GEAR RING art. 3307-620
По запросу
10
SHIM B RING GEAR art. 3307-627
По запросу
10
SHIM B RING GEAR art. 3307-626
По запросу
10
SHIM B RING GEAR art. 3307-625
По запросу
11
OIL SEAL 48*68*10 art. 3307-632
По запросу
12
PIN RING GEAR STOPPER art. 3303-878
По запросу
13
SHIM STOPPER PIN art. 3303-879
По запросу
14
R SIDE CASE RR FINAL art. 3307-617
По запросу
15
BOLT FLANGE 10*35 (G) art. 3307-231
По запросу
16
BOLT FLANGE 8*30MM art. 3304-177
По запросу
17
BRG NEEDLE 20*22*28 (HK2220) art. 3307-629
По запросу
18
RING STOPPER art. 3307-618
По запросу
19
GEAR PINION art. 3307-619
По запросу
20
SHIM PINION GEAR C art. 3307-623
По запросу
20
SHIM PINION GEAR B art. 3307-622
По запросу
20
SHIM PINION GEAR A art. 3307-621
По запросу
21
OIL SEAL 38.5*80*10 art. 3307-630
По запросу
22
Подшипник Arctic Cat art. 3304-194
По запросу
23
NUT LOCK 74MM art. 3307-628
По запросу
