модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2017PAK4CUSR)

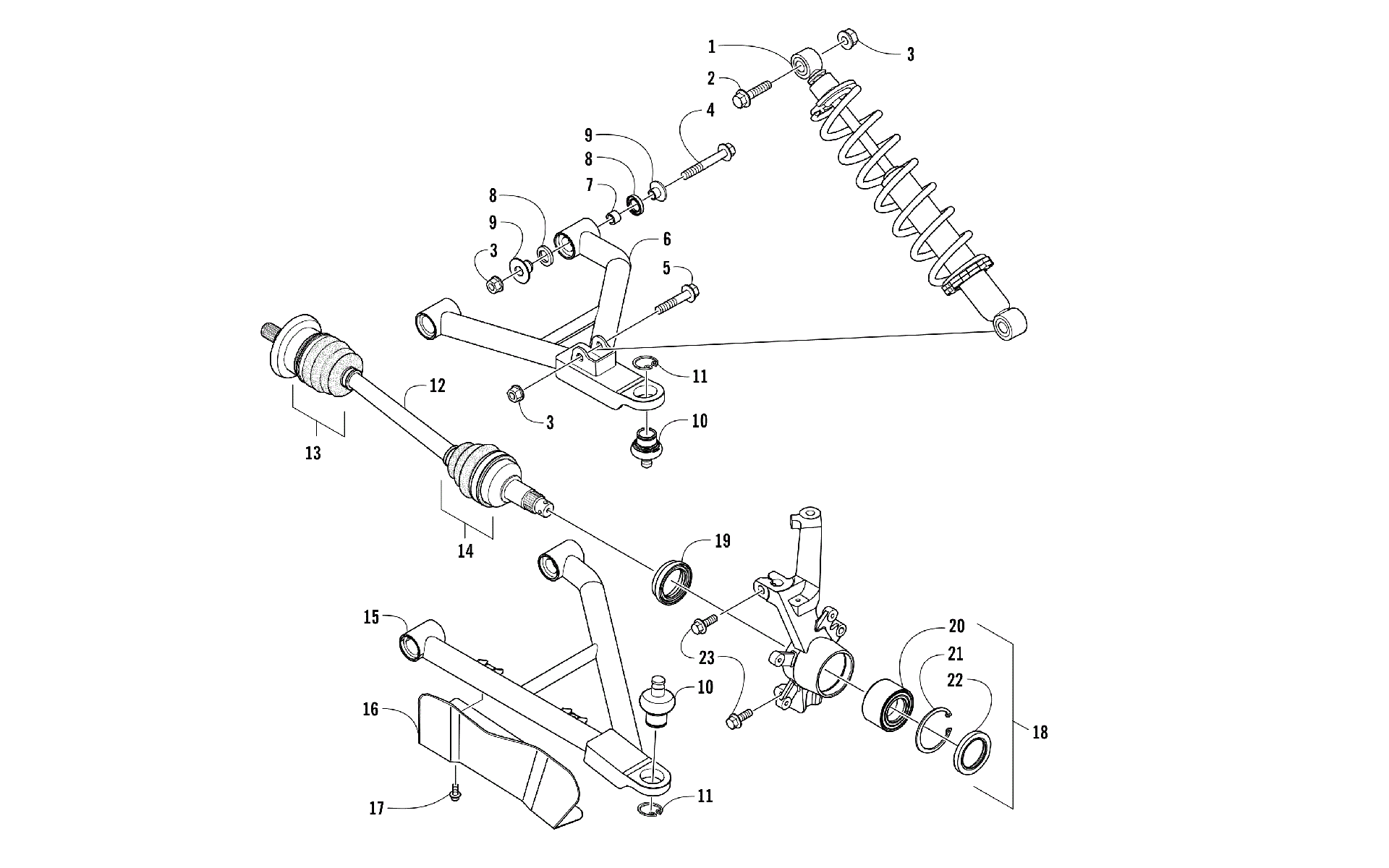

Схема узла передней подвески [104247] для PROWLER 500 RED (U2017PAK4CUSR)
Схема
Детали
![Узел передней подвески [104247]](/upload/schemas/634534fbb91f49.28935528.gif)
Номер
Наименование детали
Цена
1
Shock/Spring Assembly art. 3307-400
По запросу
2
BOLT FLANGE 10*55 art. 3307-426
По запросу
3
NUT U 10MM art. 3304-031
По запросу
4
BOLT FLANGE 10*70 art. 3307-427
По запросу
5
BOLT FLANGE 10*50 art. 3304-595
По запросу
6
A-ARM ASSY FR UPPER LH (inc. 7-11) art. 3307-419
По запросу
6
A-ARM ASSY FR UPPER RH (inc. 7-11) art. 3307-414
По запросу
7
BEARING SPHERICAL PLAIN art. 3307-415
По запросу
8
DUST SEAL 16*30*4.5 art. 3307-417
По запросу
9
COLLAR SWING ARM art. 3307-416
По запросу
10
Шаровая опора Arctic Cat art. 0405-483
от 2 919 ₽
Аналог
1 810 ₽
Требуется 4 шт.
Подписаться
Аналог
2 000 ₽
Требуется 4 шт.
Подписаться
11
Зажим шаровой опоры Arctic Cat art. 0423-009
от 221 ₽
12
HALF SHAFT FR R art. 3307-428
По запросу
12
HALF SHAFT FR L art. 3307-429
По запросу
13
DIFF SIDE BOOT SERVICE KIT(IN BOARD) art. 3313-560
По запросу
14
Пыльник привода Arctic Cat art. 3313-558
от 8 411 ₽
15
A-ARM ASSY FR LOWER LH (inc. 7-11) art. 3307-420
По запросу
15
A-ARM ASSY FR LOWER R (inc. 7-11) art. 3307-418
По запросу
16
GUARD L RR BOOT art. 3306-487
По запросу
16
GUARD R RR BOOT art. 3306-486
По запросу
17
BOLT WASHER 6*16 art. 3304-587
По запросу
18
KNUCKLE ASSY STEERING-LH (inc. 19-22) art. 3307-399
По запросу
18
KNUCKLE ASSY STEERING-RH (inc. 19-22) art. 3307-398
По запросу
19
SEAL DUST CVJ 38*55*7 art. 3307-422
По запросу
20
Подшипник ступицы Arctic Cat art. 1402-809
от 690 ₽
Аналог
1 190 ₽
Требуется 1 шт.
21
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
22
SEAL DUST HUB 38*55*7 art. 3307-423
По запросу
23
BOLT FLANGE 10*35 art. 3307-425
По запросу
