модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2017PAK4CUSR)

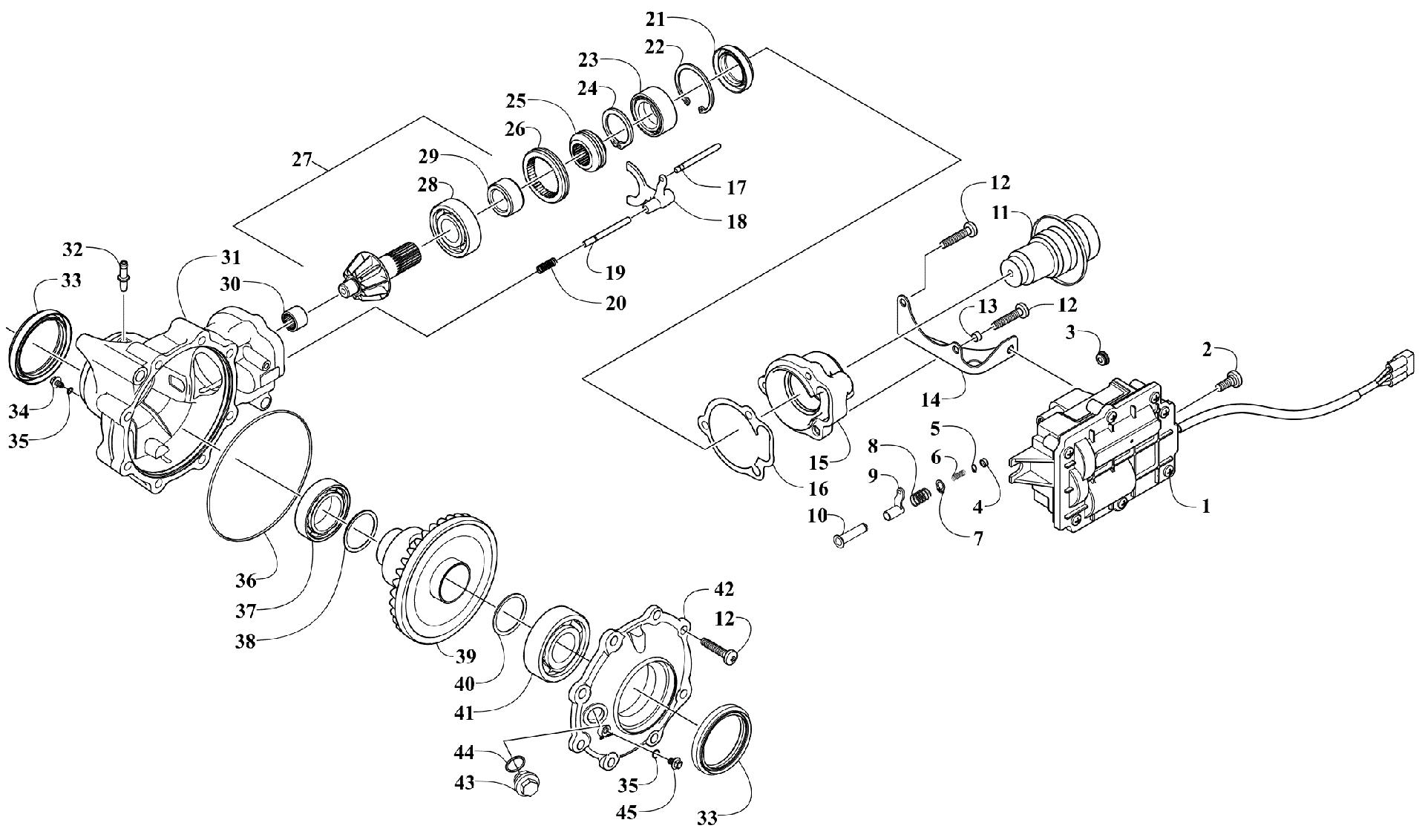

Схема передней части DRIVE GEARCASE ASSEMBLY [302482] для PROWLER 500 RED (U2017PAK4CUSR)
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [302482]](/upload/schemas/634533d0ec7526.87482474.gif)
Номер
Наименование детали
Цена
0
E-LOCK GEARCASE FRONT 3.6 art. 3307-281
По запросу
1
ACTUATOR,ELEC LOCK art. 3307-191
По запросу
2
BOLT SPECIAL 6X12 art. 3307-310
По запросу
3
CAP ASSY E-LOCK art. 3307-309
По запросу
4
CAP E-LOCK art. 3307-299
По запросу
5
CIR CLIP EX5 art. 3307-311
По запросу
6
SPRING B E-LOCK art. 3307-298
По запросу
7
CIRCLIP TYPE D 1400 art. 0831-056
По запросу
8
SPRING A E-LOCK art. 3307-297
По запросу
9
STAY SELECTOR art. 3307-301
По запросу
10
SHAFT SELECTOR art. 3307-300
По запросу
11
SHAFT INPUT ASSEMBLY art. 3307-296
По запросу
12
BOLT FLANGE 8*40(G) art. 3305-513
По запросу
13
PIN DOWEL art. 3306-048
По запросу
14
BRACKET ACTUATOR-WELDMENT art. 3307-291
По запросу
15
HOUSING PINION-MACH art. 3307-292
По запросу
16
GASKET FLANGE art. 3307-285
По запросу
17
SHAFT, SELECTOR art. 3307-286
По запросу
18
FORK SELECTOR art. 3307-287
По запросу
19
SHAFT E-LOCK SELECTOR art. 3307-284
По запросу
20
COLLAR ACTUATOR art. 3307-288
По запросу
21
SEAL art. 3323-239
По запросу
22
RING RETAINING art. 3306-046
По запросу
23
BEARING,BALL-DOUBLE ROW(replaces 3323-240) art. 3307-295
По запросу
24
RING RETAINING art. 3306-045
По запросу
25
COUPLER DRIVE art. 3307-283
По запросу
26
COLLAR LOCK M64*1.5LH art. 3313-788
По запросу
27
PINION(10 TOOTH)-ASSEMBLY art. 3307-294
По запросу
28
BRG BALL RADIAL 6305 art. 3306-040
По запросу
29
Collar, Retaining art. 3306-041
По запросу
30
BEARING NEEDLE art. 3306-038
По запросу
31
HOUSING GEARCASE-FRONT MACH art. 3307-290
По запросу
32
FITTING, BARB HOSE -INTAKE MANIFOLD art. 3323-150
По запросу
33
Сальник Arctic Cat art. 3306-025
По запросу
34
PLUG DRAIN MAG art. 3306-027
По запросу
35
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
36
GASKET HOUSING art. 3307-289
По запросу
37
BEARING BALL art. 3306-801
По запросу
38
SHIM 41*49*1.2 art. 3306-134
По запросу
38
SHIM 41*49*1.1 art. 3306-133
По запросу
38
SHIM 41*49*1.0 art. 3306-132
По запросу
38
SHIM 41*49*1.3 art. 3306-135
По запросу
38
SHIM 41*49*1.4 art. 3306-136
По запросу
38
SHIM 41*49*1.5 art. 3306-137
По запросу
38
SHIM 41*49*1.6 art. 3306-138
По запросу
38
SHIM 41*49*1.7 art. 3306-139
По запросу
39
E-LOCK.OPEN TYPE GEARCASE FRONT(3.6).ASS art. 3307-293
По запросу
40
SHIM 61*69*1.3MM art. 3307-304
По запросу
40
SHIM 61*69*1.4MM art. 3307-305
По запросу
40
SHIM 61*69*1.5MM art. 3307-306
По запросу
40
SHIM 61*69*1.6MM art. 3307-307
По запросу
40
SHIM 61*69*1.7 MM art. 3307-308
По запросу
41
BEARING BALL art. 3307-303
По запросу
42
COVER LOCK ASSEMBLY art. 3307-302
По запросу
43
PLUG FILL art. 3306-035
По запросу
44
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
45
PLUG OIL LEVEL art. 3306-036
По запросу
