модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2017PAK4CUSR)

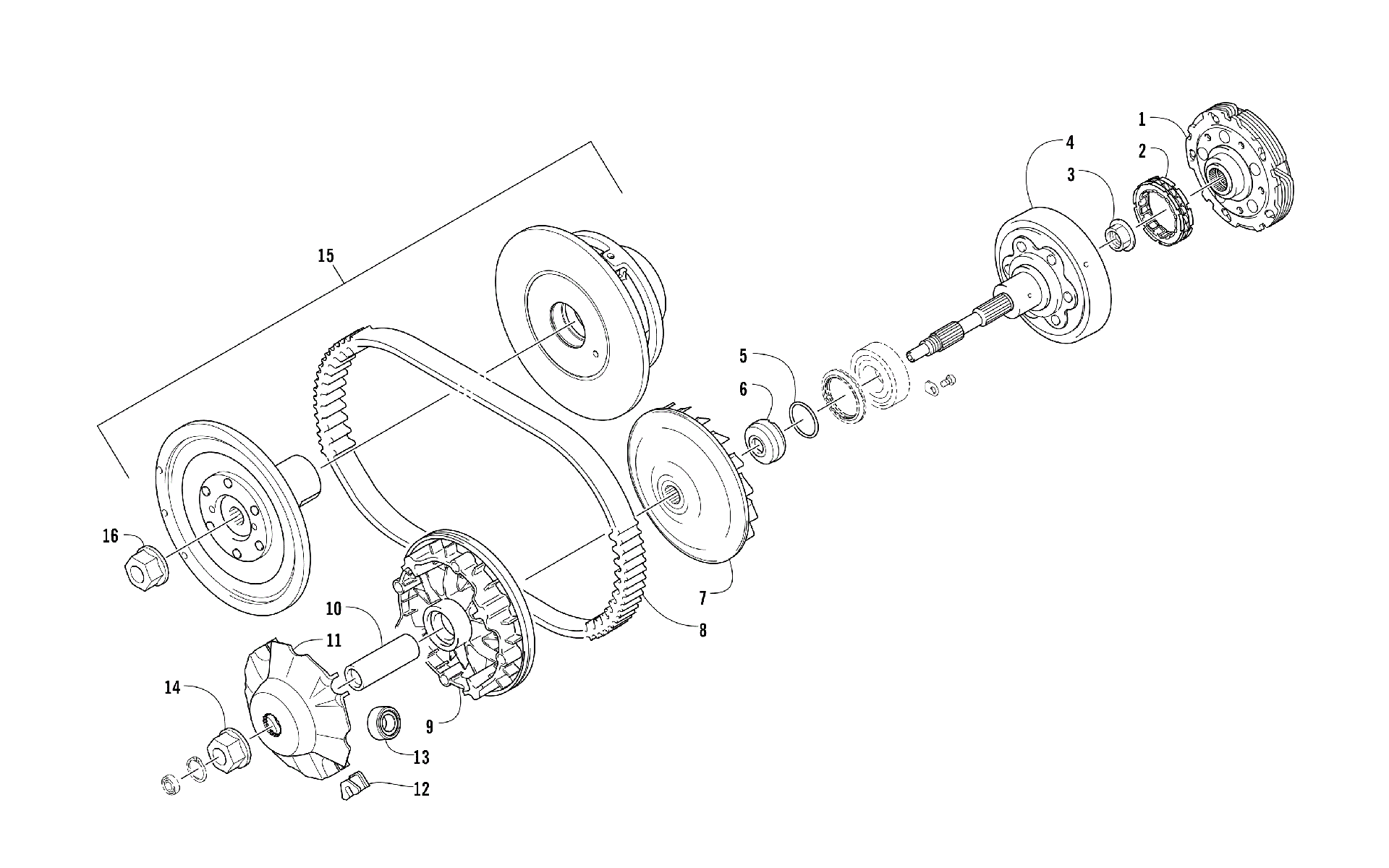

Схема трансмиссии ASSEMBLY [104254] для PROWLER 500 RED (U2017PAK4CUSR)
Схема
Детали
![Трансмиссия ASSEMBLY [104254]](/upload/schemas/634548b9ef4e74.30478654.gif)
Номер
Наименование детали
Цена
1
CLUTCH ASSY,PRIMARY(replaces 0823-328) art. 0823-197
от 8 490 ₽
2
Обгонная муфта сцепления Arctic Cat art. 0823-198
от 8 930 ₽
3
NUT,HFH CCW (M16 X 1.5) art. 0827-050
По запросу
4
GEAR ASSY,PRIMARY DRIVE(HOUSING,CLUTCH) art. 0823-338
от 9 800 ₽
5
Кольцо уплотнительное Arctic Cat 4x2,5 art. 0830-187
от 326 ₽
6
Проставка вариатора Arctic Cat art. 0823-058
от 3 119 ₽
7
Щека вариатора 0823-313 (Kymco LFASH1-2) Снята с производства art. 3313-895
По запросу
8
Ремень вариатора Arctic Cat art. 0823-228
По запросу
9
FACE COMP MOVABLE art. 3307-265
По запросу
10
BOSS DRIVE FACE art. 3307-264
По запросу
11
Тарелка вариатора Arctic Cat art. 0823-213
По запросу
12
Слайдер вариатора Arctic Cat art. 0823-214
от 2 100 ₽
13
ROLLER COMP WEIGHT 15g (GREEN) art. 3306-843
По запросу
14
NUT FLANGE 16mm Z&Y art. 3323-165
По запросу
15
PULLEY SUB ASSY DRIVEN/E203 art. 3307-268
По запросу
16
NUT,FLANGE 16MM,DRIVE-SHAFT art. 0827-058
По запросу
