модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2017PAK4CUSR)

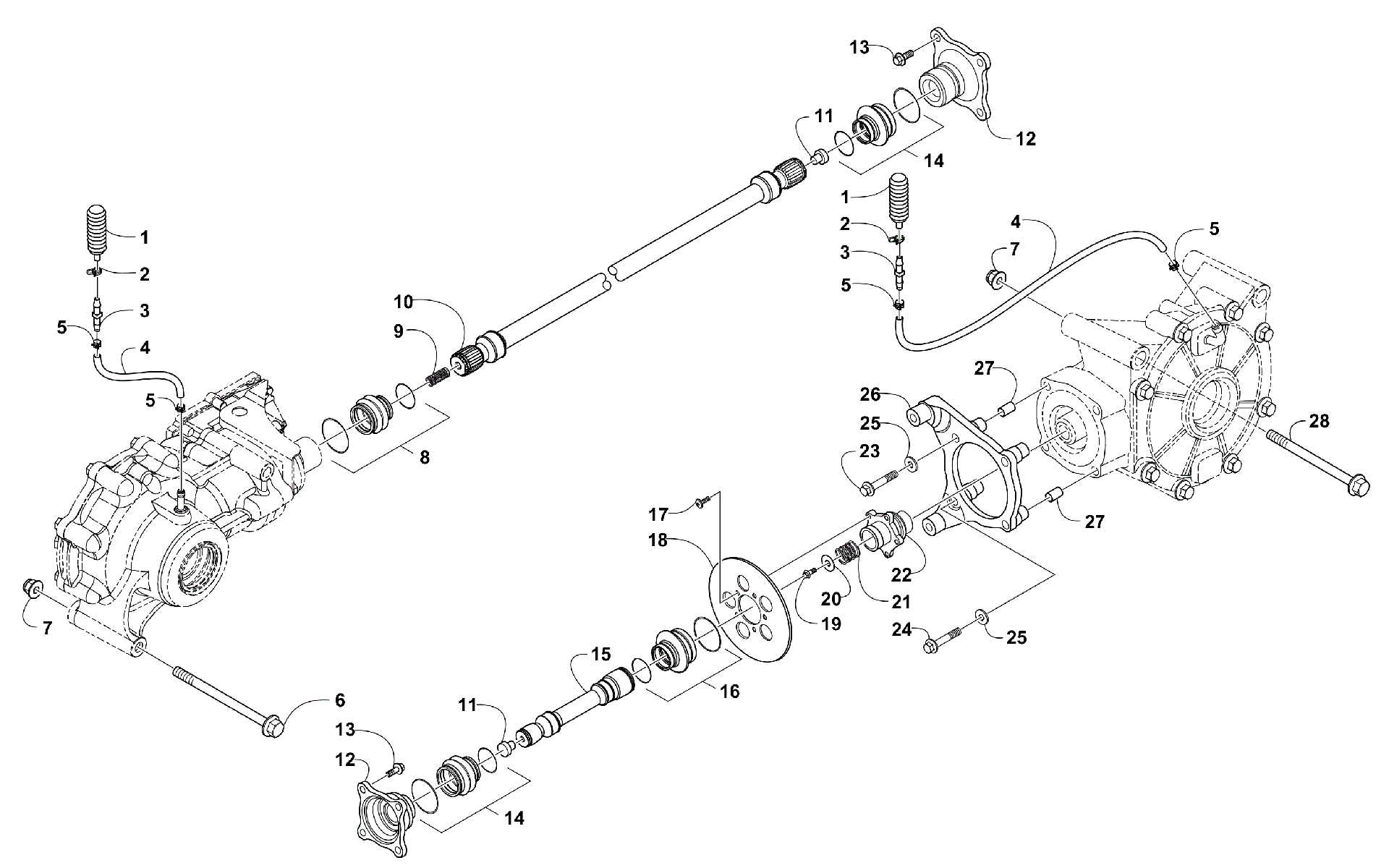

Схема трансмиссии ASSEMBLY [104266] для PROWLER 500 RED (U2017PAK4CUSR)
Схема
Детали
![Трансмиссия ASSEMBLY [104266]](/upload/schemas/6345303c45a8d5.94923629.gif)
Номер
Наименование детали
Цена
1
BREATH TUBE RR GEAR ASSY art. 3313-796
По запросу
2
CLIP B10 TUBE art. 3303-349
По запросу
3
FITTING, BARB HOSE -INTAKE MANIFOLD art. 3323-150
По запросу
4
Hose, Vent - Gearcase art. 3307-551
По запросу
5
CLAMP D9.5 TUBE art. 3313-684
По запросу
6
BOLT FLANGE 10*110 art. 3305-787
По запросу
7
NUT U 10MM art. 3304-031
По запросу
8
BOOT,FRONT-PROPELLER SHAFT art. 3307-751
По запросу
9
SPRING FR PROPELLER SHAFT art. 3307-316
По запросу
10
SHAFT PROPELLER-FRONT art. 3307-315
По запросу
11
BUMPER DRIVESHAFT art. 3313-783
По запросу
12
FLANGE OUTPUT art. 3313-774
По запросу
13
BOLT FLANGE 8*20 art. 3304-565
По запросу
14
BOOT, FRONT- PROPELLER SHAFT art. 3307-317
По запросу
15
SHAFT ASSY REAR art. 3307-535
По запросу
16
Boot, Propeller Shaft art. 3307-752
По запросу
17
BOLT DISK art. 3303-253
По запросу
18
DISK RR BRK art. 3307-538
По запросу
19
BOLT FLANGE 10*70 art. 3304-548
По запросу
20
WASHER PLAIN 10MM art. 3304-136
По запросу
21
SPRING RR PROPELLER art. 3307-534
По запросу
22
HOLDER DISK RR BRK art. 3307-537
По запросу
23
BOLT FLANGE 8*65 art. 3307-203
По запросу
24
BOLT FLANGE 8*35 art. 3307-445
По запросу
25
WASHER SEALING 8*16*1.6 art. 3303-587
По запросу
26
BRACKET CALIPER art. 3307-536
По запросу
27
DOWEL PIN 10*12 art. 3307-550
По запросу
28
BOLT FLANGE 10*120 art. 3307-552
По запросу
