модель 2017 года
- Модель Prowler 500
- Код модели PROWLER 500 RED (U2017PAK4CUSR)

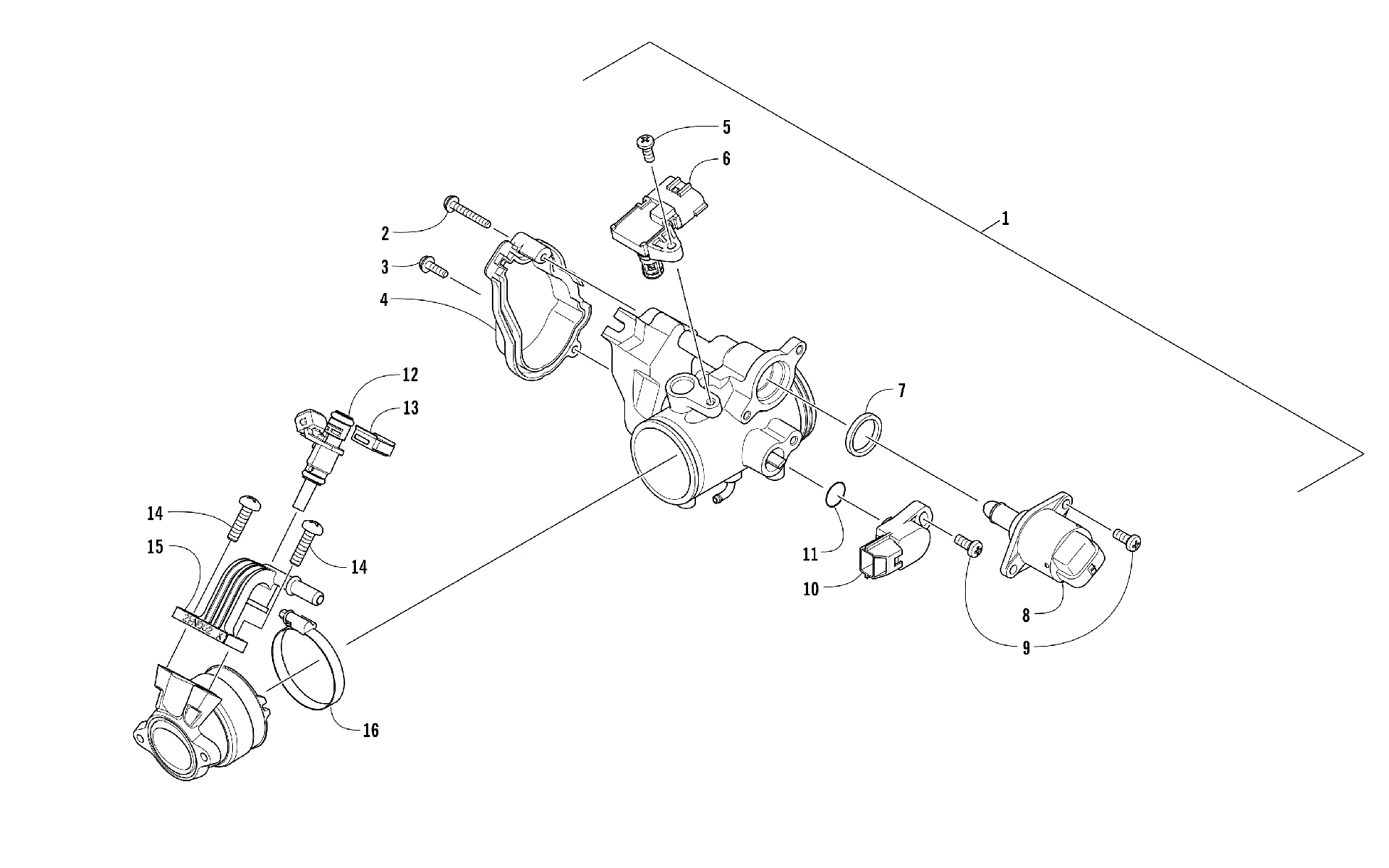

Схема дроссельного узла ASSEMBLY [104250] для PROWLER 500 RED (U2017PAK4CUSR)
Схема
Детали
![Дроссельный узел ASSEMBLY [104250]](/upload/schemas/6345478c391950.68994545.gif)
Номер
Наименование детали
Цена
1
THROTTLE BODY ASSY (inc. 2-11) art. 0570-328
По запросу
2
SCREW-WASH.,4X28 art. 3306-267
По запросу
3
SCREW-WASH 4X14 art. 3306-266
По запросу
4
COVER,WIRE STAY art. 0824-060
По запросу
5
SCREW WASHER 4*12 (C) art. 0835-007
По запросу
6
Sensor, T-MAP art. 0824-052
от 4 464 ₽
7
SEAL,IDLE SPEED ACTUATOR art. 0832-088
По запросу
8
Датчик Arctic Cat art. 0824-054
от 17 483 ₽
9
SCREW PAN 5*12 (C) (yellow zinc plated) art. 3305-953
По запросу
10
SENSOR,THROTTLE POSITION (TPS) (inc. 11) art. 0824-053
от 2 490 ₽
Аналог
2 490 ₽
Требуется 1 шт.
11
O-RING art. 3306-150
По запросу
12
Форсунка топливная Arctic Cat art. 0470-884
По запросу
13
CLIP SPRING FUEL INJECTOR art. 3306-253
По запросу
14
BOLT FLANGE 6*16 art. 3305-344
По запросу
15
ASSY FUEL RAIL art. 3306-252
По запросу
16
CLAMP,D60 art. 3306-250
По запросу
