модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

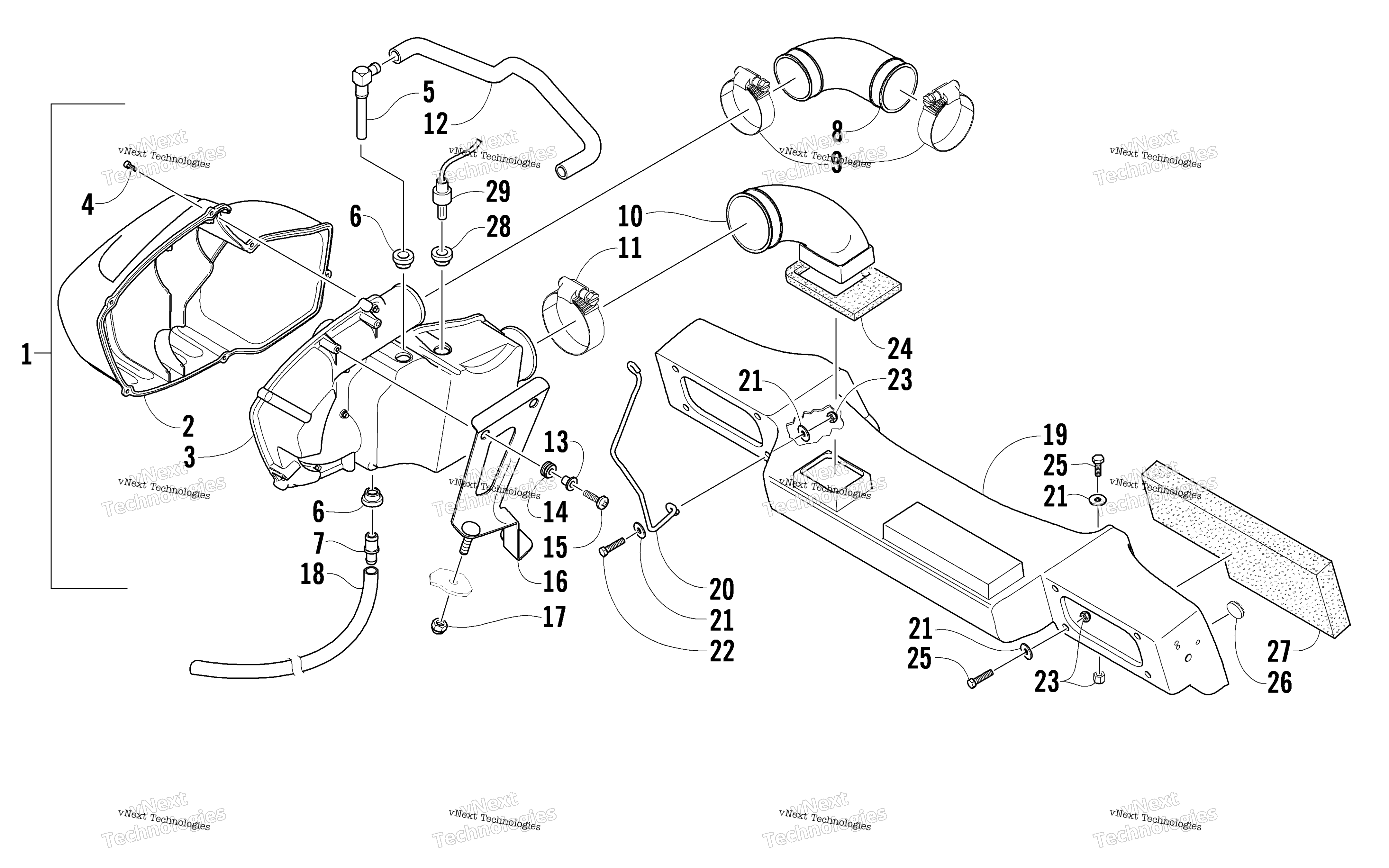

Схема Воздушный Silencer узла для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-7) art. 0770-605
По запросу
2
Cover, Outer art. 1670-434
По запросу
3
Cover, Inner art. 0770-621
По запросу
4
Screw, Machine art. 8019-397
По запросу
5
Fitting, Elbow art. 1670-515
По запросу
6
Grommet art. 1670-507
По запросу
7
Fitting, Straight art. 1670-516
По запросу
8
Воздухозаборник Arctic Cat art. 0610-491
По запросу
9
Clamp, Hose art. 0214-027
По запросу
10
Tube, Inlet art. 0610-490
По запросу
11
CLAMP,HOSE #44 art. 0214-032
По запросу
12
Hose, Breather art. 0610-489
По запросу
13
Bushing art. 0607-737
По запросу
14
Isolator, Rubber art. 1670-545
По запросу
15
Screw, Plastite art. 1623-135
По запросу
16
Bracket, Mounting - Air Silencer art. 0707-737
По запросу
17
Гайка Arctic Cat art. 0623-661
от 221 ₽
18
Hose, Drain art. 0610-529
По запросу
19
Plenum, Air Silencer art. 1670-249
По запросу
20
WIREFORM, GUIDE-HARNESS/ROPE-PTD BLK art. 0707-705
По запросу
21
Washer art. 8050-222
По запросу
22
Screw, Cap art. 8002-041
По запросу
23
Nut, Lock art. 8041-366
По запросу
24
Seal, Air Silencer/Plenum art. 0617-410
По запросу
25
Screw, Cap art. 8002-039
По запросу
26
Disc, Velcro art. 0623-078
По запросу
27
Foam, Plenum - Intake art. 0617-270
По запросу
28
Grommet, Air Temperature Sensor art. 3006-657
По запросу
29
Sensor, Air Temperature art. 3006-656
По запросу
