модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

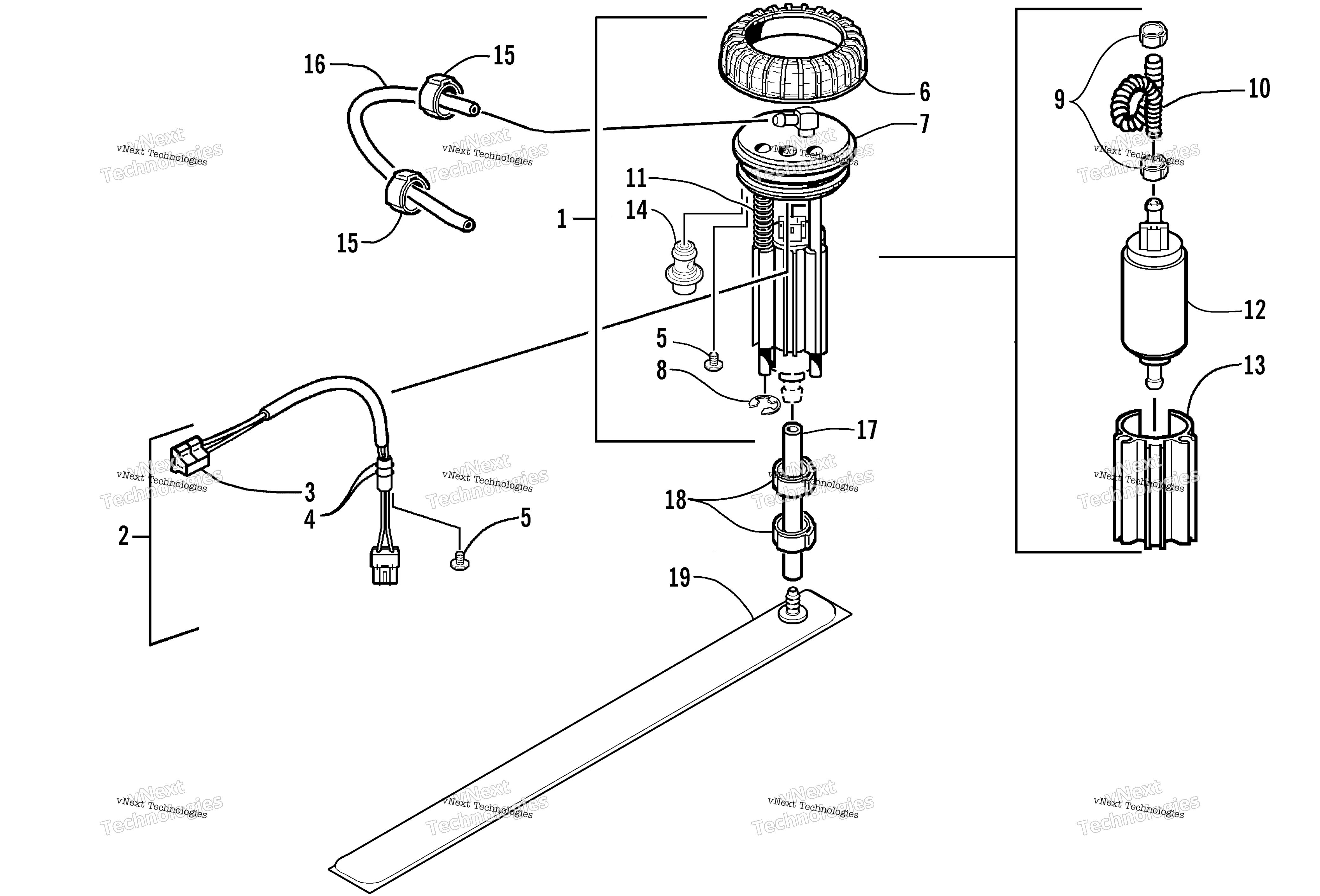

Схема топливной системы Pump Assembly для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Fuel - Assembly (inc. 2-14) art. 1670-465
По запросу
2
Harness, Fuel Pump (inc. 3-4) art. 1670-117
По запросу
3
Connector, Harness art. 0670-380
По запросу
4
O-Ring art. 0670-381
По запросу
5
Screw, Machine - Harness art. 1670-412
По запросу
6
Nut, Retaining - Fuel Pump art. 1670-119
По запросу
7
Seal, Fuel Pump Housing art. 1670-118
По запросу
8
Ring, Retaining art. 1670-244
По запросу
9
Clamp, Hose art. 1670-520
По запросу
10
Hose, Fuel Pump - Top art. 1670-521
По запросу
11
Spring, Fuel Pump Assembly art. 1670-411
По запросу
12
Pump, Fuel art. 1670-531
По запросу
13
Housing, Fuel Pump art. 1670-529
По запросу
14
Regulator, Fuel art. 1670-414
По запросу
15
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
16
Hose, Fuel - 10 ft art. 0610-075
По запросу
17
Hose - 50 ft art. 6101-009
По запросу
17
Hose - 100 ft art. 6101-001
По запросу
18
Clamp, 10mm art. 1623-042
По запросу
19
Фильтр топливный в бензобак Arctic Cat art. 1670-525
По запросу
