модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

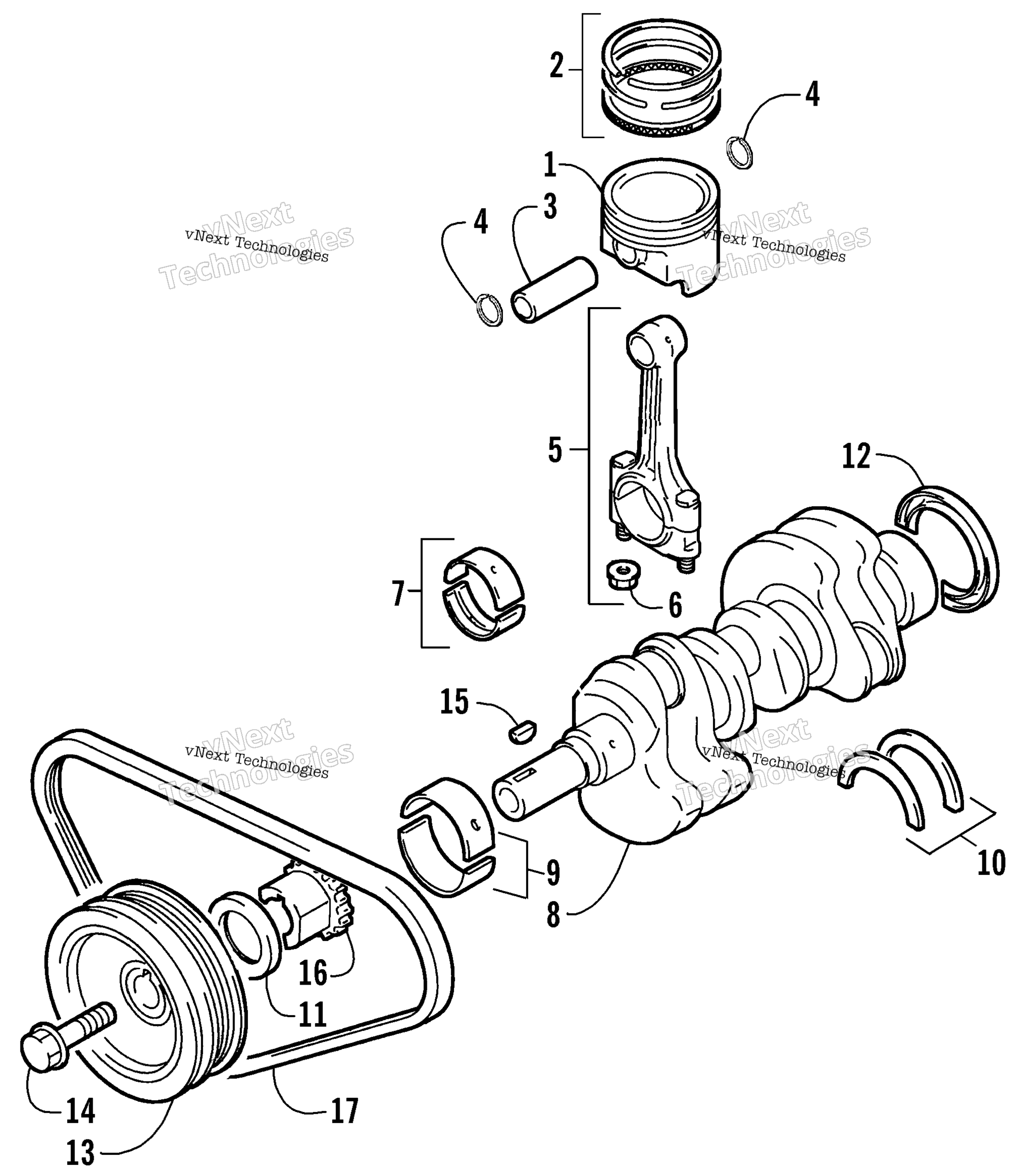

Схема коленчатого вала Assembly для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Piston (Mark 2) art. 3006-146
По запросу
1
Piston (Oversized 0.5 mm) Optional art. 3006-297
По запросу
1
Piston (Mark 1) art. 3006-145
По запросу
2
Ring Set, Piston art. 3006-147
По запросу
2
Ring Set, Piston (Oversized 0.5 mm) Optional art. 3006-298
По запросу
3
Pin, Piston art. 3006-148
По запросу
4
Circlip art. 3006-127
По запросу
5
Connecting Rod Assembly (inc. 6) art. 3006-149
По запросу
6
Nut art. 3006-110
По запросу
7
Bearing, Connecting Rod art. 3006-150
По запросу
8
Crankshaft art. 3006-151
По запросу
9
Bearing Set (Green) art. 3006-153
По запросу
9
Bearing Set - Green (Green) art. 3006-570
По запросу
9
Bearing Set - Brown (Brown) art. 3006-569
По запросу
9
Bearing Set (Brown) art. 3006-152
По запросу
9
Bearing Set - Yellow (Yellow) art. 3006-573
По запросу
9
Bearing Set - Yellow (Yellow) art. 3006-156
По запросу
9
Bearing Set - No Color (No Color) art. 3006-572
По запросу
9
Bearing Set (No Color) art. 3006-155
По запросу
9
Bearing Set - Black (Black) art. 3006-571
По запросу
9
Bearing Set (Black) art. 3006-154
По запросу
10
Bearing Set - Crankshaft Thrust (Undersized) art. 3006-299
По запросу
10
Bearing Set - Crankshaft Thrust art. 3006-157
По запросу
11
Seal, Oil - Crankshaft - Front art. 0693-562
По запросу
12
Seal, Oil - Crankshaft - Rear art. 3006-124
По запросу
13
Pulley, Crankshaft art. 3006-158
По запросу
14
Bolt art. 3006-159
По запросу
15
Шпонка М4 Arctic Cat art. 3004-540
от 882 ₽
16
Sprocket, Crankshaft Timing art. 3006-160
По запросу
17
Ремень генератора Arctic Cat art. 3006-295
от 15 593 ₽
