модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

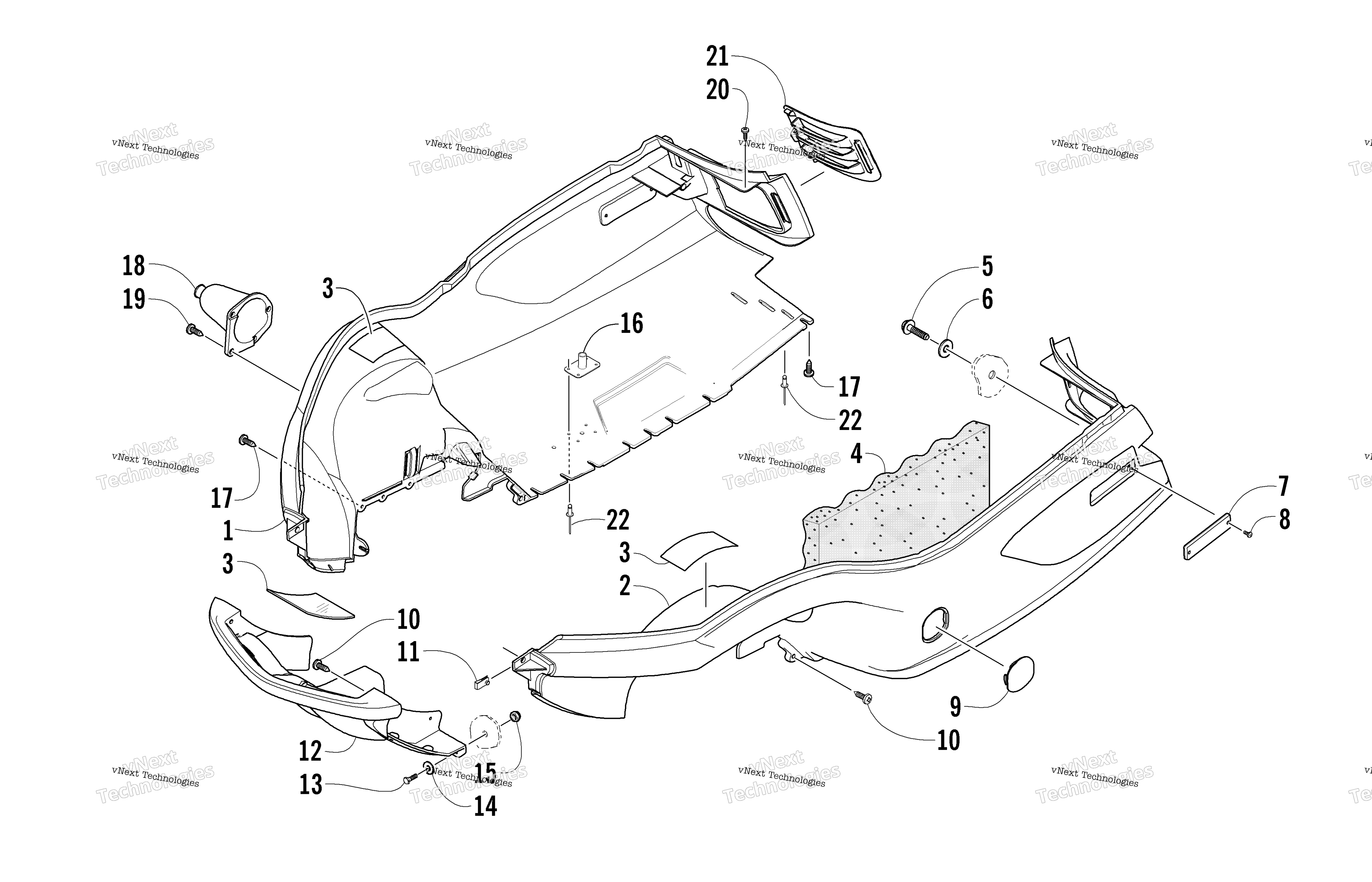

Схема Belly поддон и передний Bumper узла для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right (Black) art. 2706-052
По запросу
2
Belly Pan - Left - Black (Black) art. 1706-823
По запросу
3
Foil, Protective art. 0619-206
По запросу
4
Foam, Belly Pan - Left art. 0617-315
По запросу
5
Screw, Self-Tapping art. 0623-647
По запросу
6
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
7
Reflector, Front Amber art. 0606-526
По запросу
8
Clip, Retaining art. 0623-269
По запросу
9
Заглушка боковой панели Arctic Cat art. 1606-767
По запросу
10
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
11
U-Nut art. 0623-427
По запросу
12
Бампер передний черный Arctic Cat Bearcat WT / 660 art. 2606-224
По запросу
13
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
14
Washer art. 8050-222
По запросу
15
Nut, Lock art. 8041-366
По запросу
16
Plate, Drain - VEV art. 0712-693
По запросу
17
Винт Arctic Cat art. 2623-164
от 368 ₽
18
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
18
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
19
Screw, Self-Tapping art. 0623-564
По запросу
20
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
21
Louver, Air-Intake - Right Black (Black) art. 1606-044
По запросу
21
Louver, Air-Intake - Left Black (Black) art. 1606-045
По запросу
22
Клепка art. 8061-508
По запросу
