модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

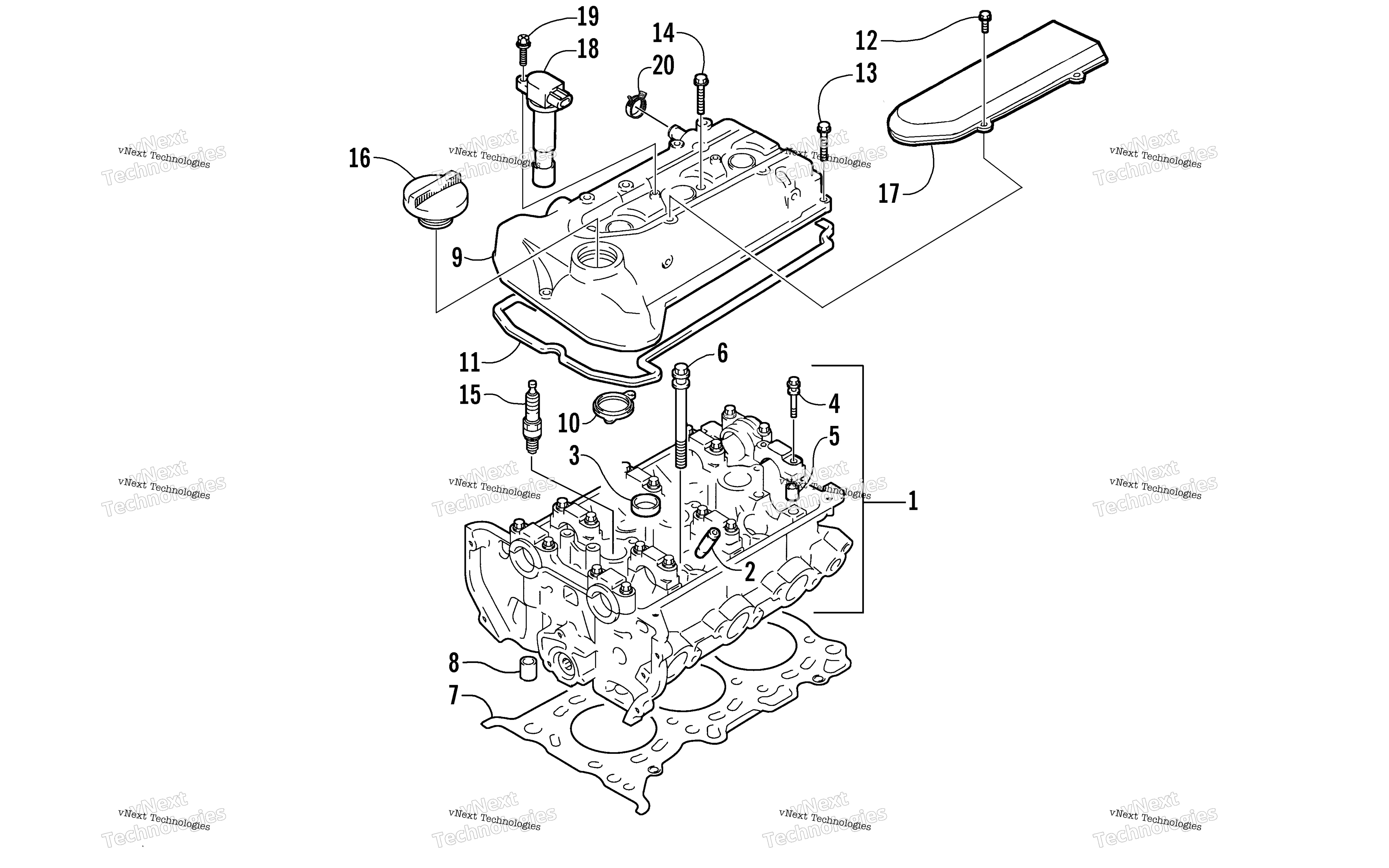

Схема цилиндра Head Assembly для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
HEAD ASSY,CYL (inc. 2-5) art. 3007-842
По запросу
2
Guide, Valve art. 3006-132
По запросу
3
Plug art. 3004-782
По запросу
4
Bolt, Camshaft Cap art. 3006-134
По запросу
5
PIN,ALIGNMENT,8MM art. 3423-043
По запросу
6
Bolt art. 3006-133
По запросу
7
Gasket, Cylinder Head art. 3006-559
По запросу
8
Pin, Dowel art. 3006-115
По запросу
9
Cover, Cylinder Head art. 3006-136
По запросу
10
Gasket, Spark Plug Hole art. 3006-137
По запросу
11
Gasket, Cylinder Head Cover art. 3006-138
По запросу
12
Bolt, Coil Cover art. 3006-101
По запросу
13
Screw, Cap art. 3007-369
По запросу
14
Bolt, Cylinder Head Cover (No. 2) art. 3007-370
По запросу
15
Свеча зажигания Arctic Cat ( KR8AI ) art. 0217-719
от 2 110 ₽
16
CAP COMP,OIL FILTER art. 3006-952
По запросу
17
Cover, Coil art. 3005-946
По запросу
18
COIL ASSY,IGNITION art. 3007-590
По запросу
19
Bolt art. 3007-409
По запросу
20
Clip art. 3008-488
По запросу
