модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

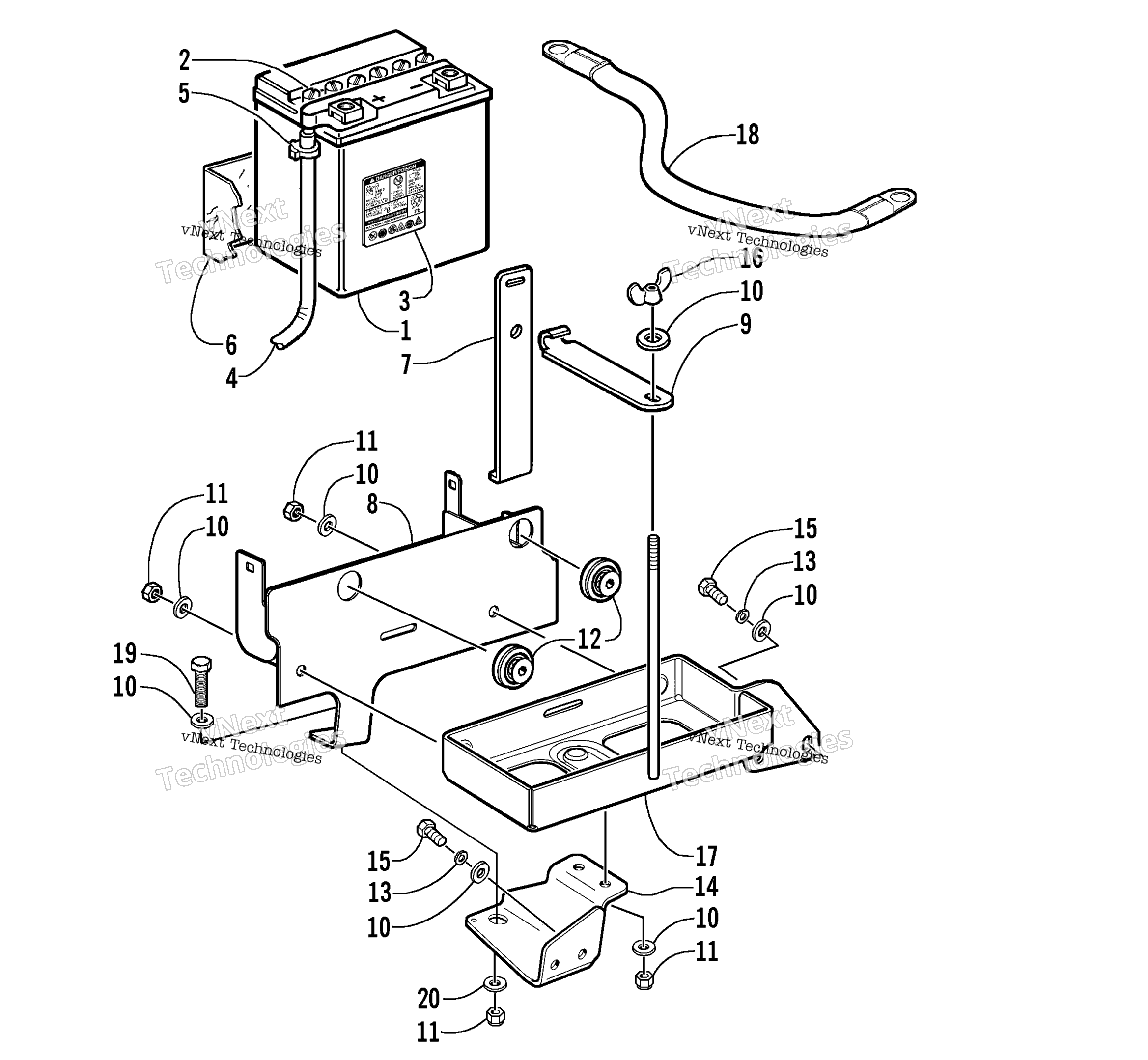

Схема аккумулятора ASSEMBLY для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery - Assembly (inc. 2-6) art. 0745-059
По запросу
2
CAP,BATTERY(GREEN FOR 0645-197) art. 0645-588
По запросу
3
Decal, Warning art. 0645-151
По запросу
4
Hose, Battery art. 0645-263
По запросу
5
Clamp, Hose art. 0645-152
По запросу
6
Wrap, Heat - Battery art. 0645-082
По запросу
7
Пластина крепления АКБ Arctic Cat art. 0645-311
от 4 179 ₽
8
Fuse Box/ECU Holder art. 0745-177
По запросу
9
Hold-Down, Battery - Top art. 0645-243
По запросу
10
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
11
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
12
Mount, ECU art. 0645-359
По запросу
13
Шайба гроверная Arctic Cat art. 8051-217
от 882 ₽
14
Кронштейн резонатора глушителя Arctic Cat art. 0712-834
от 3 161 ₽
15
Screw, Cap art. 8002-041
По запросу
16
Nut, Wing art. 0623-325
По запросу
17
Tray, Battery art. 0745-166
По запросу
18
Cable, Battery/Ground art. 0645-321
По запросу
19
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
20
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
