модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

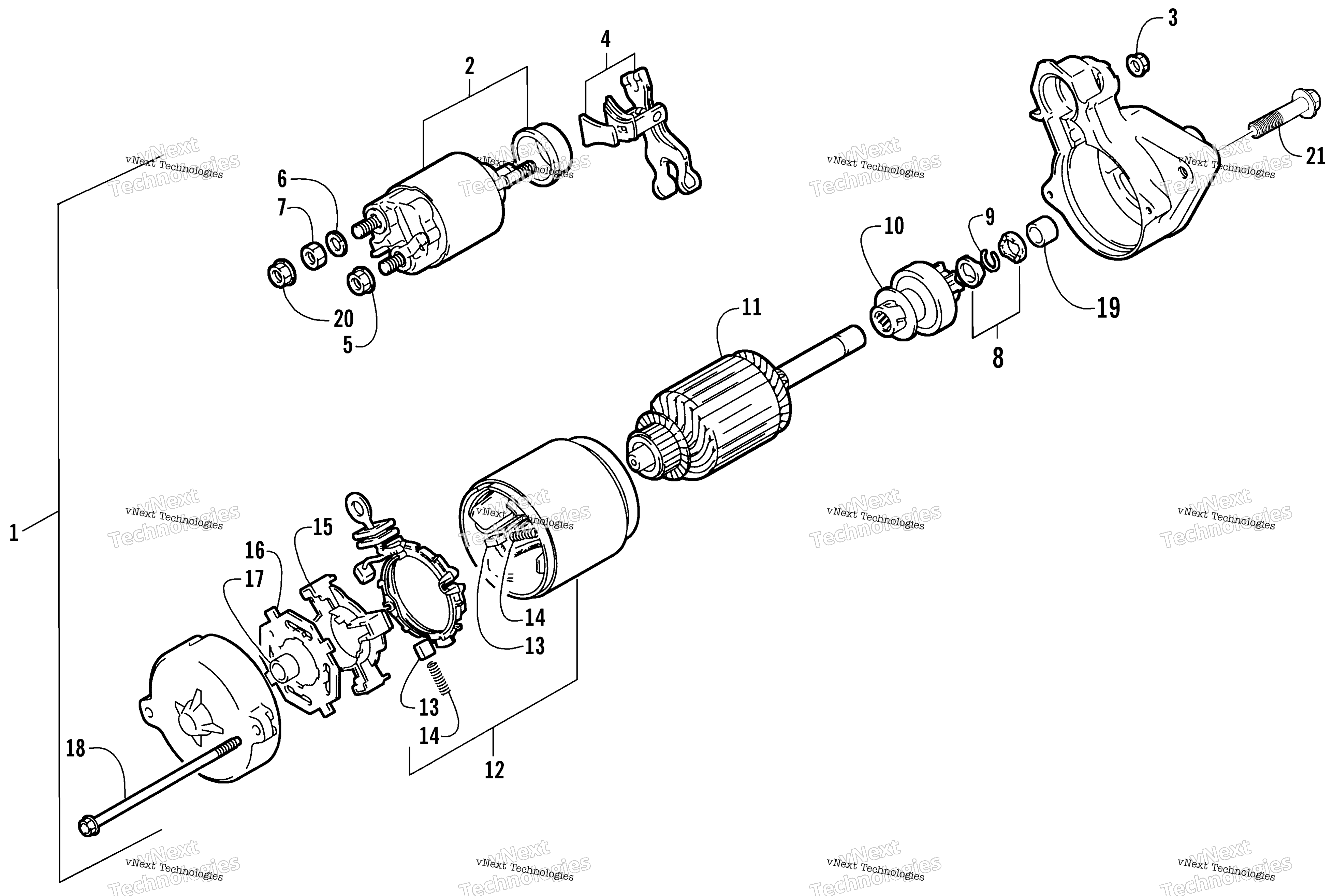

Схема стартера Motor Assembly для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Motor, Starting - Assembly (inc. 2-19) art. 3007-400
По запросу
2
Switch Assembly art. 3006-255
По запросу
3
Nut art. 3007-373
По запросу
4
Lever, Pinion Drive art. 3006-254
По запросу
5
Nut art. 3007-390
По запросу
6
Washer, Lock, 8MM art. 3004-280
По запросу
7
Nut art. 3007-416
По запросу
8
Nut, Pinion Stop (inc. 9) art. 3006-257
По запросу
9
Ring, Snap art. 3006-259
По запросу
10
Pinion Assembly art. 3006-260
По запросу
11
Armature art. 3006-258
По запросу
12
Commutator Assembly (inc. 13) art. 3006-246
По запросу
13
Brush art. 3006-247
По запросу
14
Spring, Brush art. 3006-248
По запросу
15
Holder, Brush art. 3006-252
По запросу
16
Insulator art. 3006-253
По запросу
17
Bushing art. 3006-251
По запросу
18
Through-Bolt art. 3006-256
По запросу
19
Bushing art. 3006-249
По запросу
20
Nut art. 3007-390
По запросу
21
Болт Arctic Cat art. 8408-820
от 110 ₽
Другие схемы модели
Стартер Motor Assembly
