модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

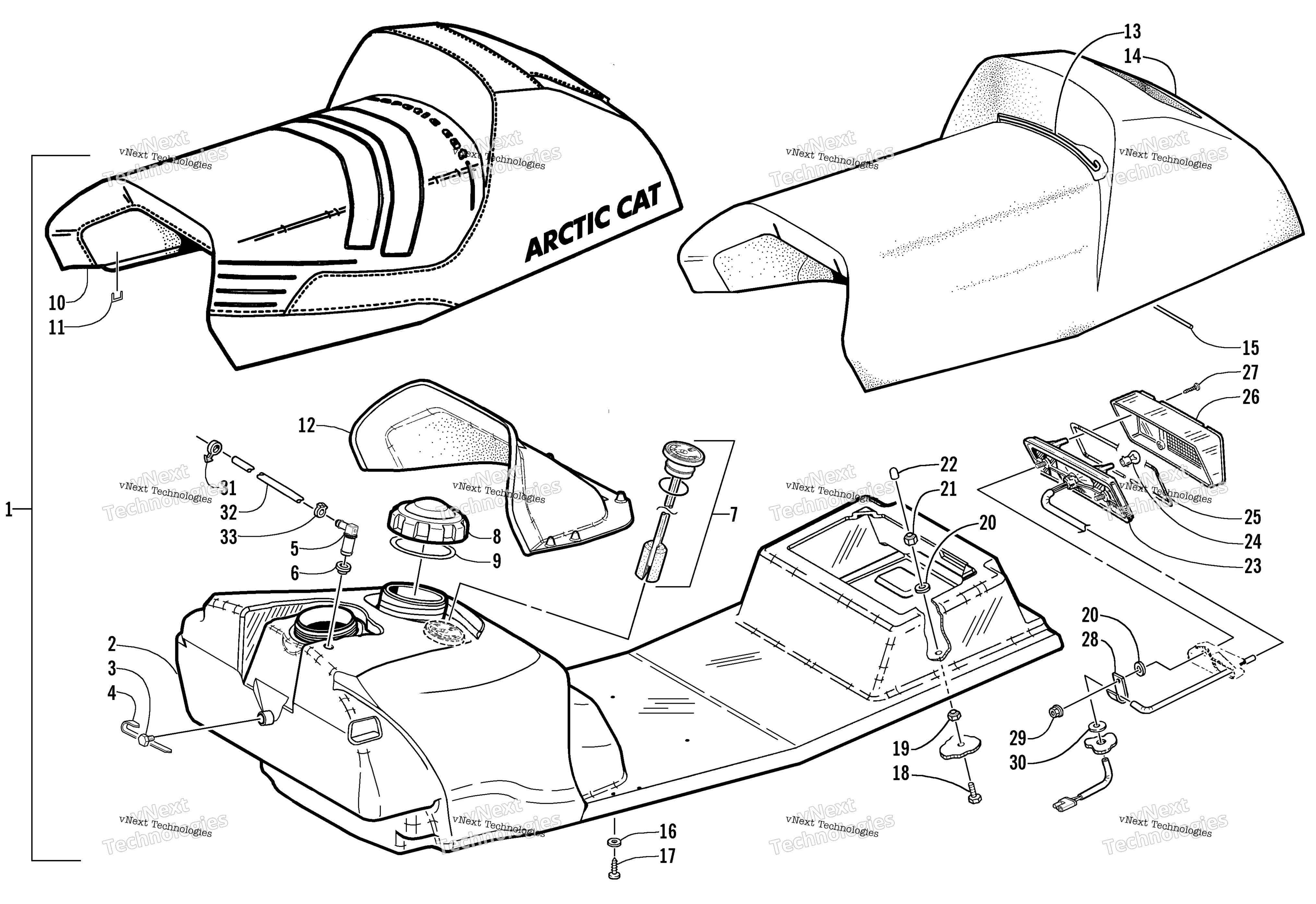

Схема топливный Tank, Seat, и Taillight узла для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly art. 1718-374
По запросу
1
Complete Seat Assembly (inc. 2-17) art. 1718-374
По запросу
2
TANK/SEATBASE, GAS-ASSY-02 600 EFI (inc. 3-9) art. 0770-558
По запросу
3
Plug, Gas Tank art. 0670-243
По запросу
4
Tape, Teflon art. 0670-289
По запросу
5
Fitting, Oil Tank art. 1670-494
По запросу
6
Grommet art. 1670-325
По запросу
7
GAUGE, FUEL,W/GASKET - PRESS FIT (Press-Fit) art. 1670-241
По запросу
8
Крышка бензобака art. 0470-541
По запросу
9
Gasket, Gas Tank Cap art. 1670-228
По запросу
10
Cover, Seat art. 2706-073
По запросу
11
Staple art. 0624-528
По запросу
12
Insert, Seat Foam art. 1606-126
По запросу
13
Wire, Seat art. 1606-150
По запросу
14
Foam, Seat Cushion art. 1706-197
По запросу
15
Wire, Seat art. 2606-943
По запросу
16
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
17
Screw, Self-Tapping art. 0623-309
По запросу
18
Screw, Cap art. 8002-042
По запросу
19
Nut, Lock art. 8041-366
По запросу
20
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
21
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
22
Cap, Protector art. 0623-404
По запросу
23
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
24
Лампочка Arctic Cat art. 0109-460
от 221 ₽
25
Gasket, Taillight Lens art. 0609-092
По запросу
26
Стекло заднего фонаря art. 0609-090
По запросу
27
Screw, Retaining art. 0609-093
По запросу
28
Зажим Arctic Cat art. 1623-984
По запросу
29
Nut art. 0623-038
от 110 ₽
30
Seal, Foam - Seat-Base art. 0617-136
По запросу
31
Clip, Routing Optional art. 0623-101
По запросу
32
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
32
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
33
Хомут Arctic Cat art. 0623-063
от 683 ₽
