модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

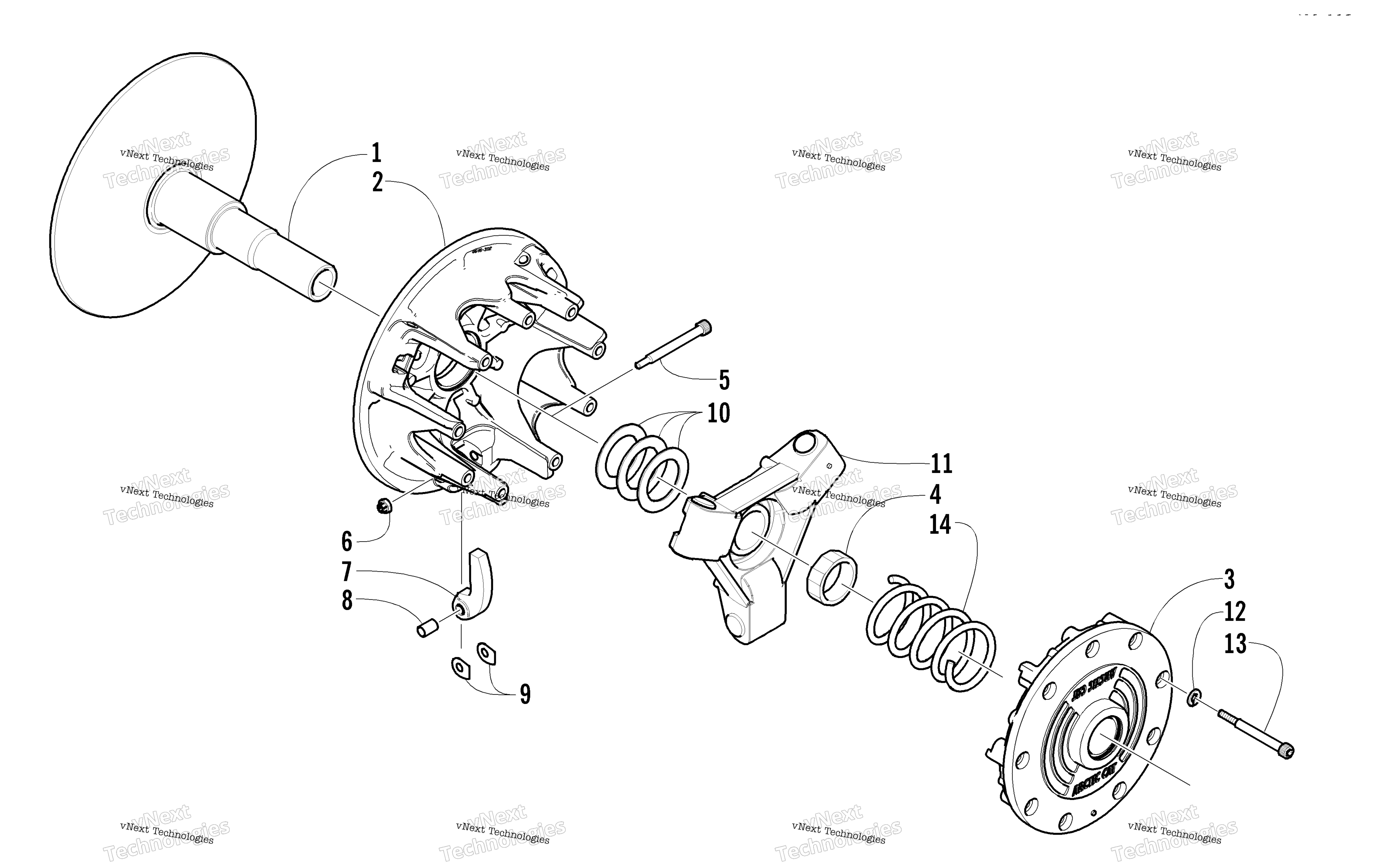

Схема привода Clutch для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
KIT, CAM ARM REPAIR- W/O ARMS (inc. 5, 6, 8, and 9) art. 1639-030
По запросу
1
Sheave, Stationary art. 0646-365
По запросу
2
SHEAVE,MOVEABLE-W/BRG-(99PROD) art. 0746-080
По запросу
3
Cover - Drive Clutch art. 0746-086
По запросу
4
Nut art. 0646-140
По запросу
5
Болт грузика вариатора Arctic Cat art. 0646-295
от 1 301 ₽
Аналог
1 301 ₽
Требуется 3 шт.
6
Гайка оси грузика вариатора Arctic Cat art. 0623-392
от 1 301 ₽
Аналог
1 301 ₽
Требуется 3 шт.
7
Arm, Cam (inc. 8) art. 0746-646
По запросу
7
Грузик вариатор 52 гр Arctic Cat art. 0746-645
По запросу
7
Грузик вариатора 49 гр Arctic Cat art. 0746-647
По запросу
8
Подшипник Arctic Cat art. 0646-160
от 3 119 ₽
9
Шайба грузика вариатора Arctic Cat art. 0646-101
По запросу
10
Washer, Spacer art. 0646-196
По запросу
10
Spacer art. 0646-266
По запросу
11
Spider Assembly art. 0746-115
от 8 057 ₽
12
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
13
Screw, Machine art. 0623-596
По запросу
14
Spring, Drive Clutch - Black art. 0646-367
По запросу
725
KIT,DRIVE CLUTCH-UNCAL-8.25 30MM/D art. 0746-278
По запросу
746
KIT,DRIVE CLUTCH-UNCAL-8.25 30MM/D art. 0746-278
По запросу
