модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

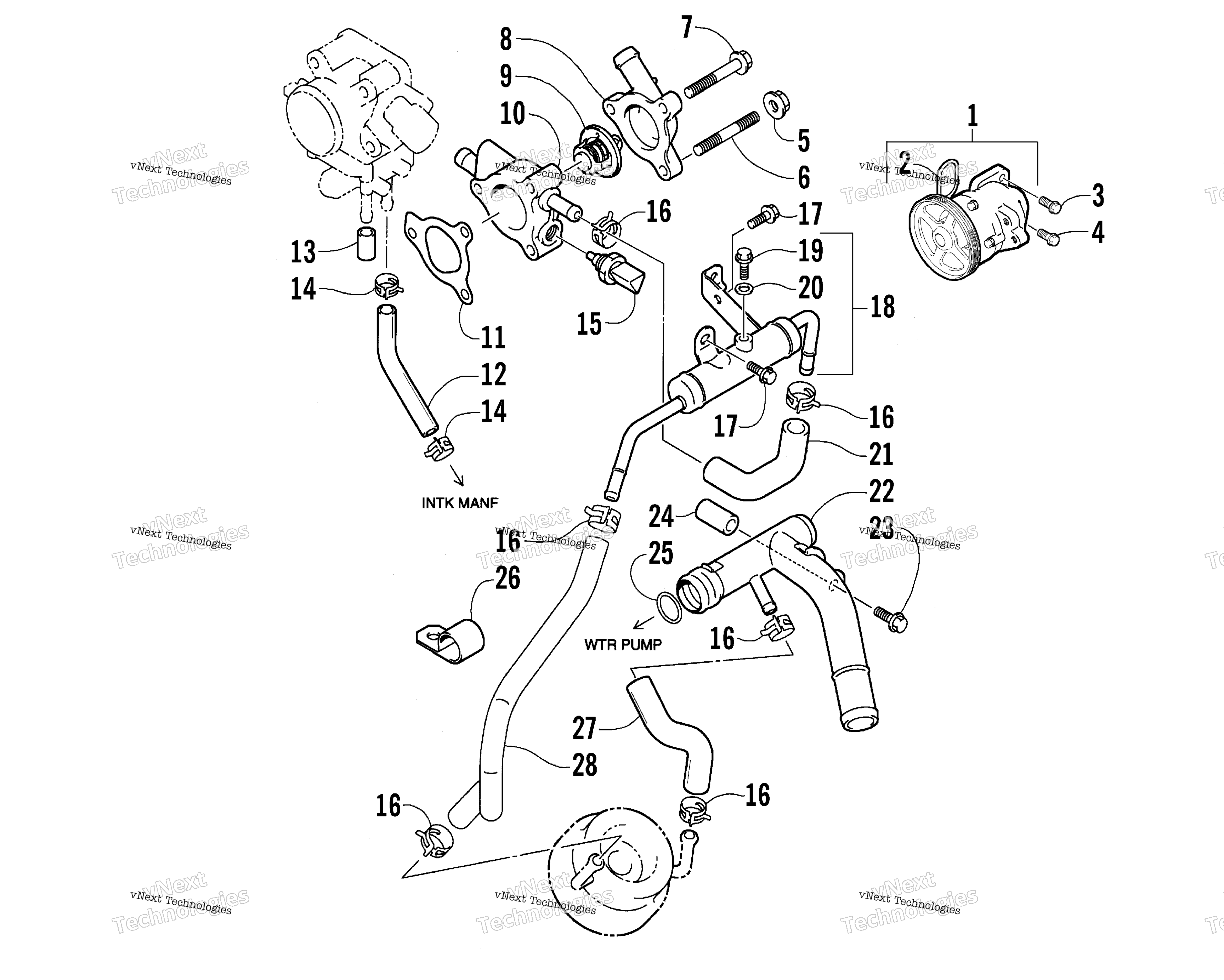

Схема системы охлаждения Pump And Thermostat Assemblies для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Водяная помпа Arctic Cat art. 3007-033
По запросу
2
O-Ring, Water Pump art. 3006-953
По запросу
3
Bolt art. 3008-533
По запросу
4
Bolt, Cylinder Head art. 3007-396
По запросу
5
Nut art. 3007-390
По запросу
6
Bolt, Stud art. 3006-375
По запросу
7
Bolt art. 3007-408
По запросу
8
Cap, Thermostat art. 3006-228
По запросу
9
Термостат Arctic Cat art. 3006-230
от 9 377 ₽
10
Case, Thermostat art. 3006-593
По запросу
11
Gasket, Thermostat Case art. 3006-232
По запросу
12
Hose - Throttle Body/Intake Manifold art. 3006-600
По запросу
13
Plug art. 3006-120
По запросу
14
Clamp, Hose art. 3006-128
По запросу
15
Датчик температуры Arctic Cat art. 3006-212
По запросу
16
Clamp, Hose art. 3006-602
По запросу
17
Bolt art. 3007-371
По запросу
18
TANK ASS’Y,WATER (inc. 19-20) art. 3006-839
По запросу
19
Bolt, Air Release art. 3006-598
По запросу
20
Gasket art. 3006-599
По запросу
21
Hose - Thermostat Case/Water Tank art. 3006-595
По запросу
22
Pipe, Water Inlet art. 3006-594
По запросу
23
Bolt, Inlet Pipe art. 3007-399
По запросу
24
Spacer art. 3006-114
По запросу
25
O-Ring, Water Inlet Pipe art. 3006-234
По запросу
26
Clamp, Hose art. 3006-603
По запросу
27
Hose - Oil Cooler/Inlet Pipe art. 3006-596
По запросу
28
Hose, Outlet art. 3006-601
По запросу
