модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

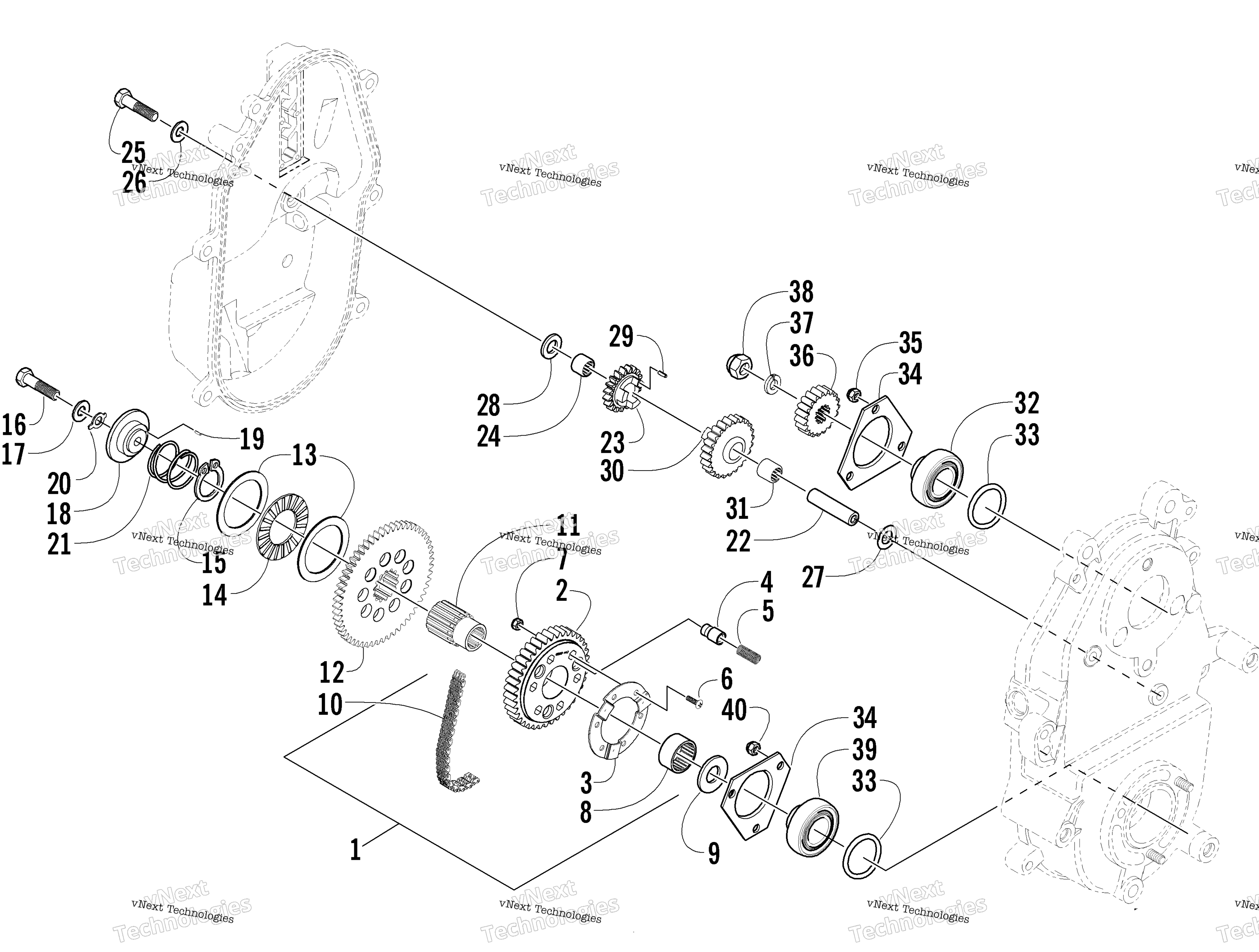

Схема привод / Reverse Dropcase узла для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Шестерня КПП 44 зуба Arctic Cat art. 0702-629
от 30 146 ₽
3
Упорная пластина Arctic Cat art. 0602-144
По запросу
4
Палец шестерни КПП Arctic Cat art. 0602-133
от 1 943 ₽
5
Пружина Arctic Cat art. 0602-138
от 473 ₽
6
Винт Arctic Cat art. 0623-182
от 190 ₽
7
Гайка Arctic Cat art. 0123-430
от 263 ₽
8
Подшипник Arctic Cat art. 0602-016
По запросу
9
Шайба Arctic Cat art. 0602-012
По запросу
10
Цепь КПП Arctic Cat art. 1602-042
По запросу
11
Муфта вала КПП Yamaha art. 1602-048
от 16 664 ₽
12
Шестерня КПП 55 зубьев Arctic Cat art. 0702-048
По запросу
13
Шайба Arctic Cat art. 0602-023
По запросу
14
Подшипник Arctic Cat art. 0602-022
По запросу
15
Ring, Retaining art. 0602-024
По запросу
16
Болт art. 8002-231
По запросу
17
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
18
Втулка Arctic Cat art. 0702-372
от 3 570 ₽
19
Pin, Spring art. 8070-153
По запросу
20
Шайба Arctic Cat art. 1602-046
По запросу
21
Пружина возвратная КПП Arctic Cat art. 0602-028
от 2 762 ₽
22
Вал КПП Arctic Cat art. 0602-094
от 4 342 ₽
23
Шестерня КПП 19 зубьев art. 0702-366
По запросу
24
Подшипник Arctic Cat art. 1602-045
По запросу
25
Болт Arctic Cat art. 8002-130
По запросу
26
Шайба Arctic Cat art. 8050-242
По запросу
27
Шайба Arctic Cat art. 0602-215
от 578 ₽
28
Шайба шестерни заднего хода КПП Arctic Cat art. 1602-044
По запросу
29
Палец Arctic Cat art. 0602-366
от 221 ₽
30
Шестерня реверса КПП Arctic Cat art. 0702-449
По запросу
31
Подшипник игольчатый КПП Arctic Cat art. 0602-018
По запросу
32
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
33
Кольцо резиновое Arctic Cat art. 0602-801
от 263 ₽
34
Пластина Arctic Cat art. 0602-198
По запросу
35
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
36
Шестерня КПП 18 зубьев Arctic Cat art. 0602-445
от 6 280 ₽
37
Washer, Spring art. 0623-231
По запросу
38
Гайка Arctic Cat art. 0623-465
от 987 ₽
39
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
40
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
