модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

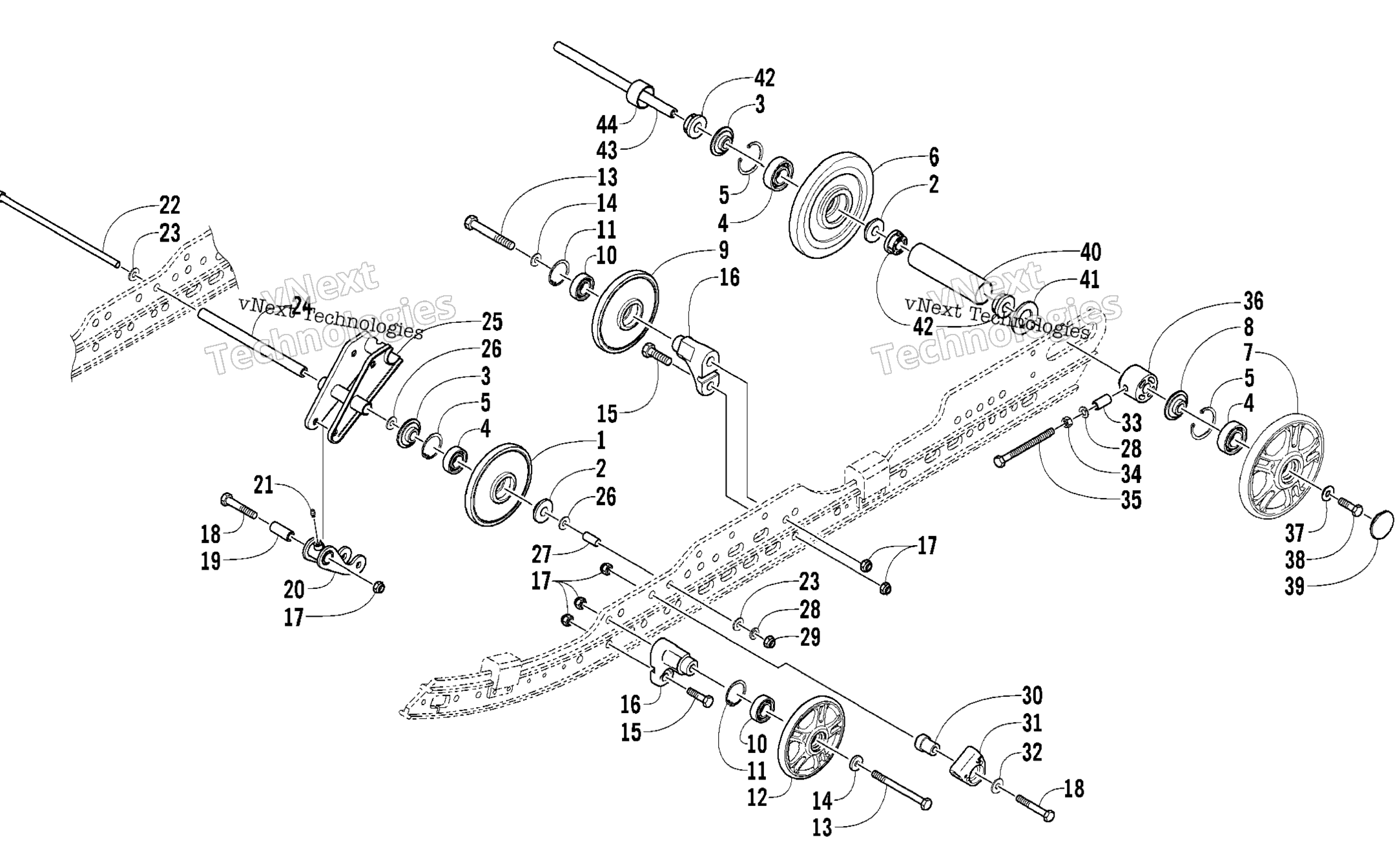

Схема Idler колесо узла для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Ролик гусеницы 5,63 Arctic Cat art. 1604-684
от 6 794 ₽
2
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
3
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
4
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
5
Ring, Retaining art. 0123-798
По запросу
6
Ролик гусеницы задний натяжной 162х25 мм Arctic Cat art. 1604-685
от 6 794 ₽
7
Ролик art. 1604-694
По запросу
8
INSERT,5/8 BORE X 2" (LONG) art. 1604-774
По запросу
9
Каток гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-039
По запросу
10
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
11
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
12
Ролик снегохода Arctic Cat art. 3604-043
По запросу
13
Болт art. 8002-232
По запросу
14
Washer art. 0623-664
от 3 291 ₽
Аналог
Втулки А-образного верхнего рычага Sledex для Arctic Cat
art. SM-08611
3 291 ₽
Требуется 4 шт.
15
Болт art. 8002-224
По запросу
16
Кронштейн крепления ролика гусеницы Arctic Cat art. 2604-579
от 5 208 ₽
17
Гайка art. 8040-486
По запросу
18
Screw, Cap art. 8002-228
По запросу
19
Палец металлический Arctic Cat art. 1604-329
от 4 694 ₽
20
PIVOT,REAR SHOCK-PTD BLK (inc. 21) art. 0704-606
По запросу
21
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
22
Screw, Cap art. 0623-907
По запросу
23
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
24
Ось задней подвески Arctic Cat art. 1604-209
от 8 862 ₽
25
Крепление переднего амортизатора Arctic Cat art. 0704-396
По запросу
26
Шайба .641X1.187X.060 Z&Y Arctic Cat art. 0623-675
от 221 ₽
27
Spacer art. 1604-213
По запросу
28
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
29
Nut, Lock art. 0623-026
По запросу
30
Block, Slide art. 0604-912
По запросу
31
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
32
Washer art. 8050-282
По запросу
33
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
34
Гайка Arctic Cat art. 8042-486
от 263 ₽
35
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
36
Bushing, Adjuster art. 0604-936
По запросу
37
Шайба .390X1.38X.134 Arctic Cat art. 0123-570
от 683 ₽
38
Screw, Cap art. 8002-223
По запросу
39
Колпачок ролика гусеницы Arctic Cat art. 0604-246
от 331 ₽
40
Spacer art. 1604-107
По запросу
41
Шайба Arctic Cat art. 0623-220
от 420 ₽
42
Bushing, Spacer - Rear Wheel art. 0604-968
По запросу
43
Axle, Rear art. 0604-208
По запросу
44
Spacer, Rear Wheel art. 0604-937
По запросу
