модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

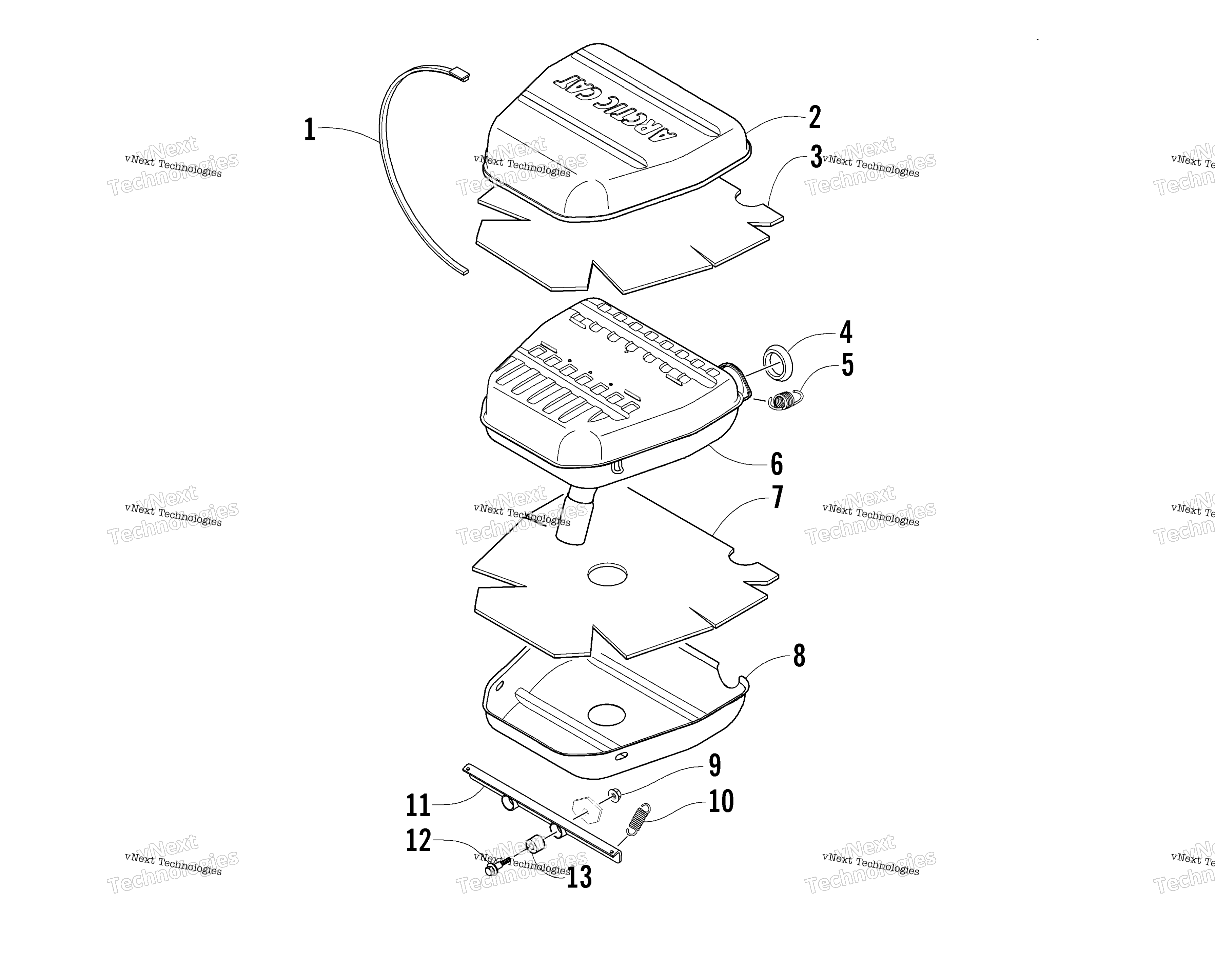

Схема выхлопной системы Assembly для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tie, Band - 33 in. art. 1612-645
По запросу
1
Хомут Arctic Cat art. 1612-634
от 6 279 ₽
2
Wrap, Upper art. 1612-630
По запросу
3
Packing, Upper art. 1612-628
По запросу
4
Прокладка глушителя Arctic Cat art. 0612-693
от 1 322 ₽
Аналог
Уплотнительное кольцо глушителя Arctic Cat ( 0612-693 )
art. SM-02005
1 322 ₽
Требуется 1 шт.
5
Spring, Extension art. 2612-399
от 2 457 ₽
Аналог
2 457 ₽
Требуется 2 шт.
6
Глушитель Arctic Cat art. 0637-266
По запросу
7
Packing, Muffler - Bottom art. 1612-629
По запросу
8
Cover, Muffler - Bottom art. 1612-631
По запросу
9
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
10
Пружина глушителя Arctic Cat art. 0123-321
от 725 ₽
11
Bracket, Mounting - Muffler art. 0712-859
По запросу
12
Screw, Shoulder art. 0623-856
По запросу
13
Spacer art. 0612-107
По запросу
