модель 2003 года
- Модель Trail
- Код модели 4-STROKE TRAIL (S2003ACFLCUSG)

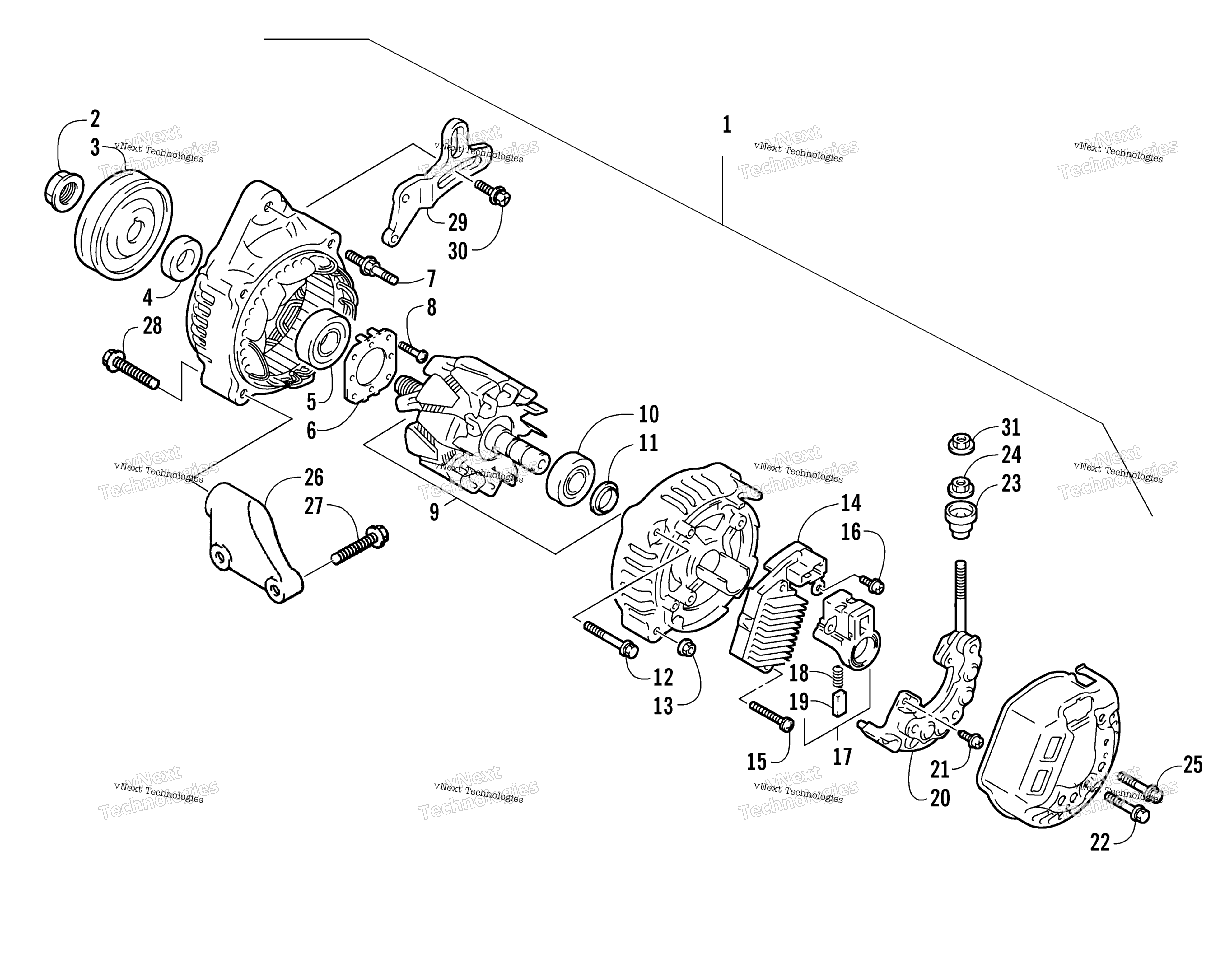

Схема генератор узла для 4-STROKE TRAIL (S2003ACFLCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Alternator Assembly (inc. 2-25) art. 3006-261
По запросу
2
Nut art. 3006-276
По запросу
3
Pulley art. 3006-250
По запросу
4
Spacer art. 3006-277
По запросу
5
Bearing art. 3006-263
По запросу
6
Retainer, Bearing art. 3006-264
По запросу
7
Bolt, Stud art. 3006-266
По запросу
8
Screw art. 3006-265
По запросу
9
Rotor Assembly (inc. 10-11) art. 3006-610
По запросу
10
Bearing art. 3006-267
По запросу
11
Cover, Bearing art. 3006-268
По запросу
12
Bolt art. 3006-272
По запросу
13
NUT,5MM art. 3007-572
По запросу
14
Regulator, Alternator - Assembly art. 3006-278
По запросу
15
Screw art. 3004-379
По запросу
16
Screw, Machine art. 0694-025
По запросу
17
Brush Holder Assembly (inc. 18-19) art. 3006-612
По запросу
18
Spring, Brush art. 3006-271
По запросу
19
Brush art. 3006-270
По запросу
20
Rectifier Assembly art. 3006-611
По запросу
21
SCREW,M4X6 art. 3007-690
По запросу
22
Bolt art. 3006-274
По запросу
23
Insulator, Terminal art. 3006-262
По запросу
24
Nut - 6 mm art. 3007-703
По запросу
25
Bolt art. 3006-613
По запросу
26
Bracket, Alternator art. 3006-144
По запросу
27
Screw, Cap art. 0693-397
По запросу
28
Bolt art. 3006-376
По запросу
29
Arm, Adjuster - Alternator art. 3006-143
По запросу
30
Bolt art. 3006-108
По запросу
31
Nut art. 3007-373
По запросу
