модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

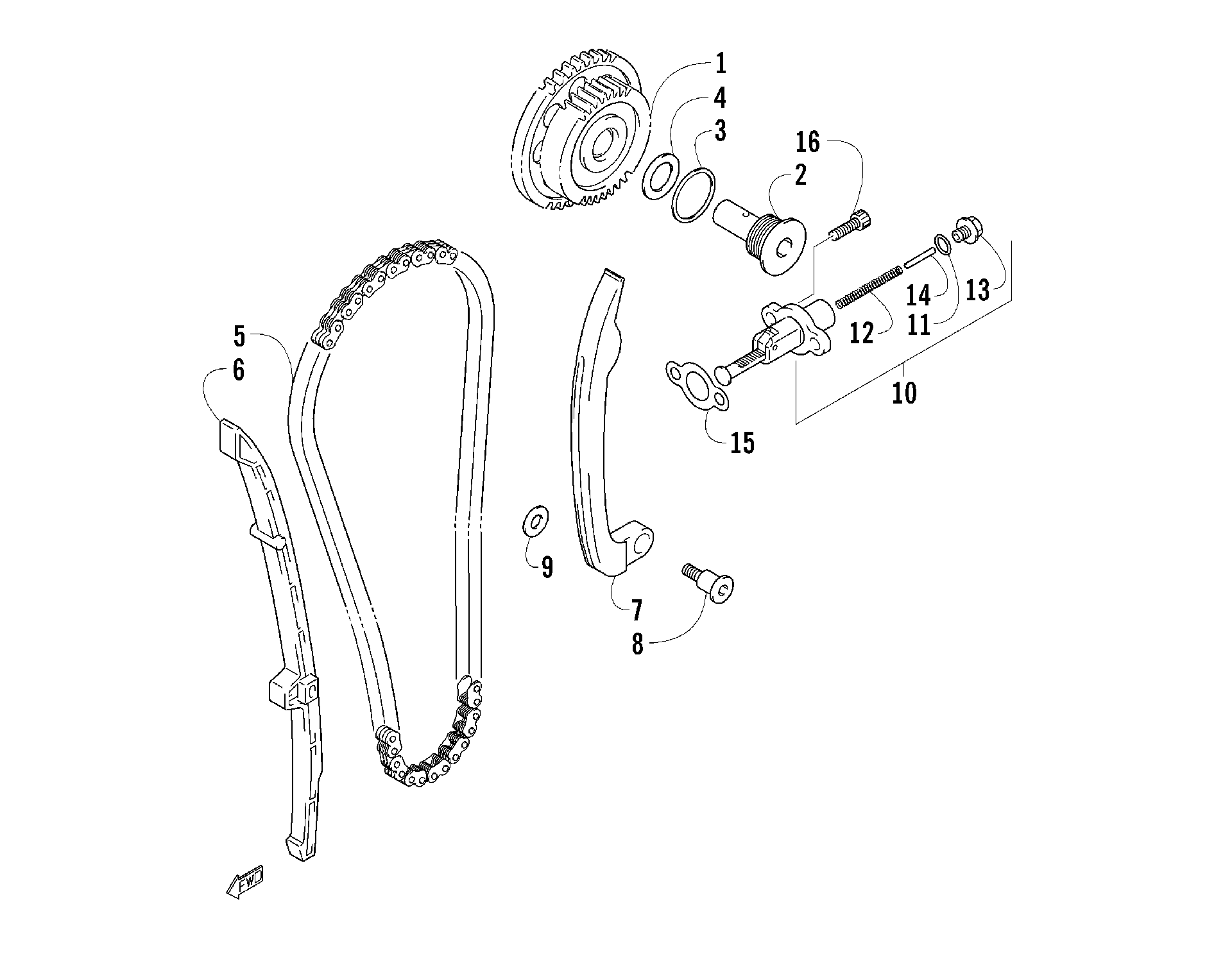

Схема кулачок цепи ASSEMBLY [85571] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![кулачок цепь ASSEMBLY [85571]](/upload/schemas/633c302e47e4a4.51356037.gif)
Номер
Наименование детали
Цена
1
Gear, Cam Chain Idler art. 3403-104
По запросу
2
SHAFT,CAM CHAIN IDLER art. 3403-105
По запросу
3
GASKET,IDLER SHAFT art. 3403-106
По запросу
4
SHIM,CAM CHAIN IDLER,T:1.4 art. 3403-112
По запросу
4
SHIM,CAM CHAIN IDLER,T:1.2 art. 3403-111
По запросу
4
SHIM,CAM CHAIN IDLER,T:1.2 art. 3403-110
По запросу
4
SHIM,CAM CHAIN IDLER,T:1.1 art. 3403-109
По запросу
4
SHIM,CAM CHAIN IDLER,T:1.0 art. 3403-108
По запросу
4
SHIM,CAM CHAIN IDLER,T:0.9 art. 3403-107
По запросу
5
Цепь ГРМ Arctic Cat art. 3403-113
от 19 800 ₽
6
GUIDE,CAM CHAIN art. 3403-114
По запросу
7
TENSIONER,CAM CHAIN art. 3403-115
По запросу
8
BOLT art. 3423-810
По запросу
9
WASHER art. 3423-811
По запросу
10
ADJUSTER ASSY, TENSIONER (inc. 11-14) art. 3402-283
По запросу
11
O RING art. 3423-286
По запросу
12
SPRING art. 3402-284
По запросу
13
PLUG art. 3402-285
По запросу
14
BAR art. 3402-286
По запросу
15
GASKET,TENSIONER ADJUSTER art. 3402-287
По запросу
16
Bolt art. 3007-674
По запросу
