модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

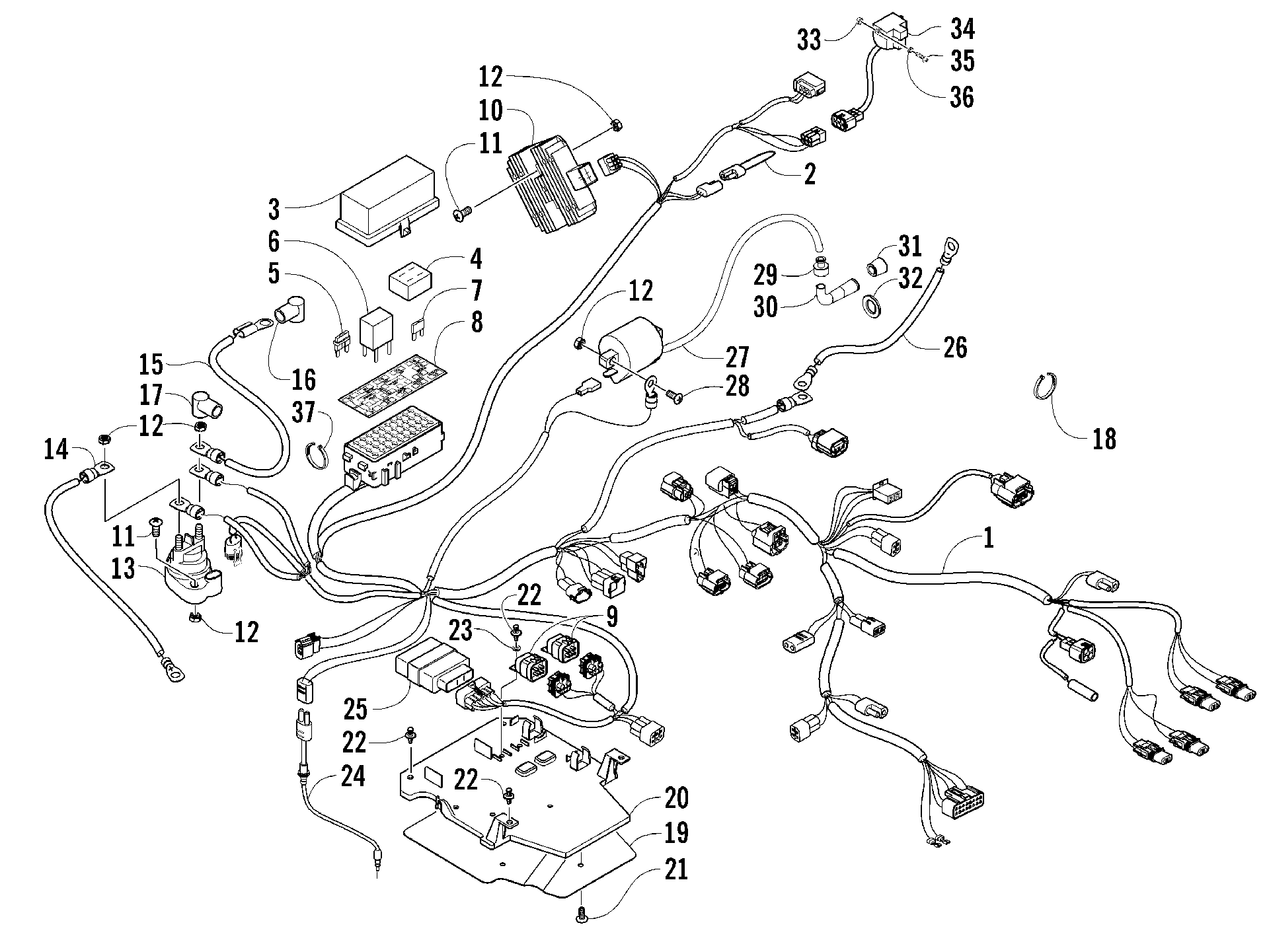

Схема жгута проводов ASSEMBLY [85928] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![Жгут проводов ASSEMBLY [85928]](/upload/schemas/633c6f5baf84c4.93269191.gif)
Номер
Наименование детали
Цена
0
Wrench, Spark Plug Not Illustrated art. 0644-347
По запросу
1
HARNESS/DIA,MAIN(07 700 EFI) (inc. 2-9) art. 0486-217
По запросу
2
Tether, Accessory Cover art. 0486-164
По запросу
3
COVER, PDM - ASSY art. 0530-008
По запросу
4
Holder, Fuse art. 0430-037
По запросу
5
Диод Arctic Cat art. 0430-034
от 978 ₽
6
Реле 4-х контактное 20 AMP Arctic Cat art. 0630-391
от 3 490 ₽
7
Fuse - 30 Amp art. 0430-030
По запросу
7
Fuse - 15 Amp art. 0430-031
По запросу
7
Fuse - 10 Amp art. 0430-032
По запросу
8
DECAL,PDM (07 700 EFI) art. 1411-578
По запросу
9
RELAY,SPDT-30A WP art. 0430-052
По запросу
10
Реле-регулятор напряжения Arctic Cat art. 0824-037
По запросу
11
Screw, Machine art. 8476-625
от 160 ₽
12
Nut art. 0623-038
от 110 ₽
13
Реле стартера Arctic Cat art. 0445-058
от 1 658 ₽
14
CABLE,BATTERY-SOLENOID (8.5" RED #6) art. 0445-062
от 600 ₽
15
CABLE,SOLENOID-STARTER (19" RED #6) (inc. 16) art. 0445-064
от 2 000 ₽
16
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
17
Boot, Terminal art. 0645-327
от 210 ₽
18
Пластиковая стяжка Arctic Cat art. 0123-903
По запросу
19
PLATE,SHIELD art. 2406-406
По запросу
20
TRAY,ELECTRICAL art. 2406-105
По запросу
21
Винт Arctic Cat art. 2623-164
от 368 ₽
22
Клипса Arctic Cat art. 0623-362
от 90 ₽
23
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
24
Лягушка тормоза Arctic Cat art. 0409-089
от 2 720 ₽
25
Блок управления двигателем Arctic Cat 700 EFI 06-08 г.в. art. 3430-063
По запросу
26
CABLE,BATTERY/CHASSIS (6AWG) art. 0445-065
По запросу
27
Катушка зажигания Arctic Cat art. 3530-053
По запросу
28
Болт Arctic Cat art. 8476-620
По запросу
29
SEAL, HIGH TENSION CORD art. 3430-009
По запросу
30
CAP ASSEMBLY,SPARK PLUG art. 3530-054
По запросу
31
COVER,SPARK PLUG CAP art. 3409-031
По запросу
32
Сальник свечного колпачка Arctic Cat art. 3409-030
от 1 490 ₽
33
NUT,HEX-M4-.7 W/STAR WSR art. 0423-493
от 160 ₽
34
Датчик переворота Arctic Cat art. 0409-064
от 4 180 ₽
35
SCREW,MACH-TSPNH M4X.7X25 CL8.8 BLK art. 8468-425
от 160 ₽
36
Washer art. 0123-802
от 110 ₽
37
Зажим Arctic Cat art. 0123-788
По запросу
