модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

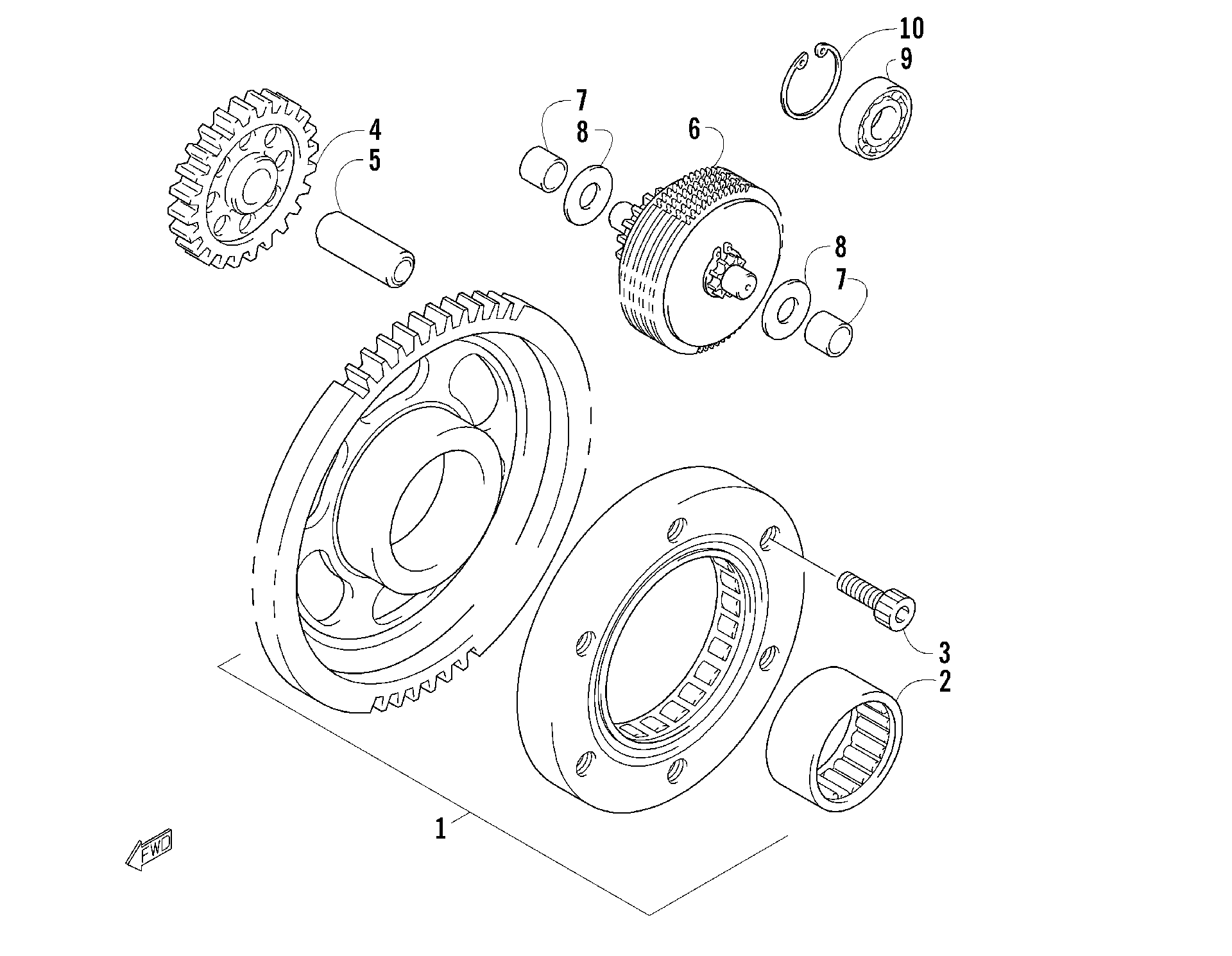

Схема сцепления стартера ASSEMBLY [85576] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![Сцепление стартера ASSEMBLY [85576]](/upload/schemas/633c6148a95a15.07005399.gif)
Номер
Наименование детали
Цена
1
CLUTCH SET,STARTER (inc. 2) art. 3403-089
По запросу
2
BEARING,35X45X20 art. 3403-090
По запросу
3
BOLT art. 3423-509
По запросу
4
GEAR,STARTER IDLE NO.2 art. 3403-091
По запросу
5
PIN,STARTER IDLE GEAR NO.2 art. 3423-805
По запросу
6
Шестерня стартера Arctic Cat art. 3403-092
По запросу
7
BUSH,LIMITER GEAR SHAFT art. 3423-806
По запросу
8
WASHER, THRUST, LIMITER GR SHAFT-M10X22 art. 3423-103
По запросу
9
BEARING,BALL,M12X28X8 art. 3402-043
По запросу
10
CIRCLIP art. 3423-807
По запросу
