модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

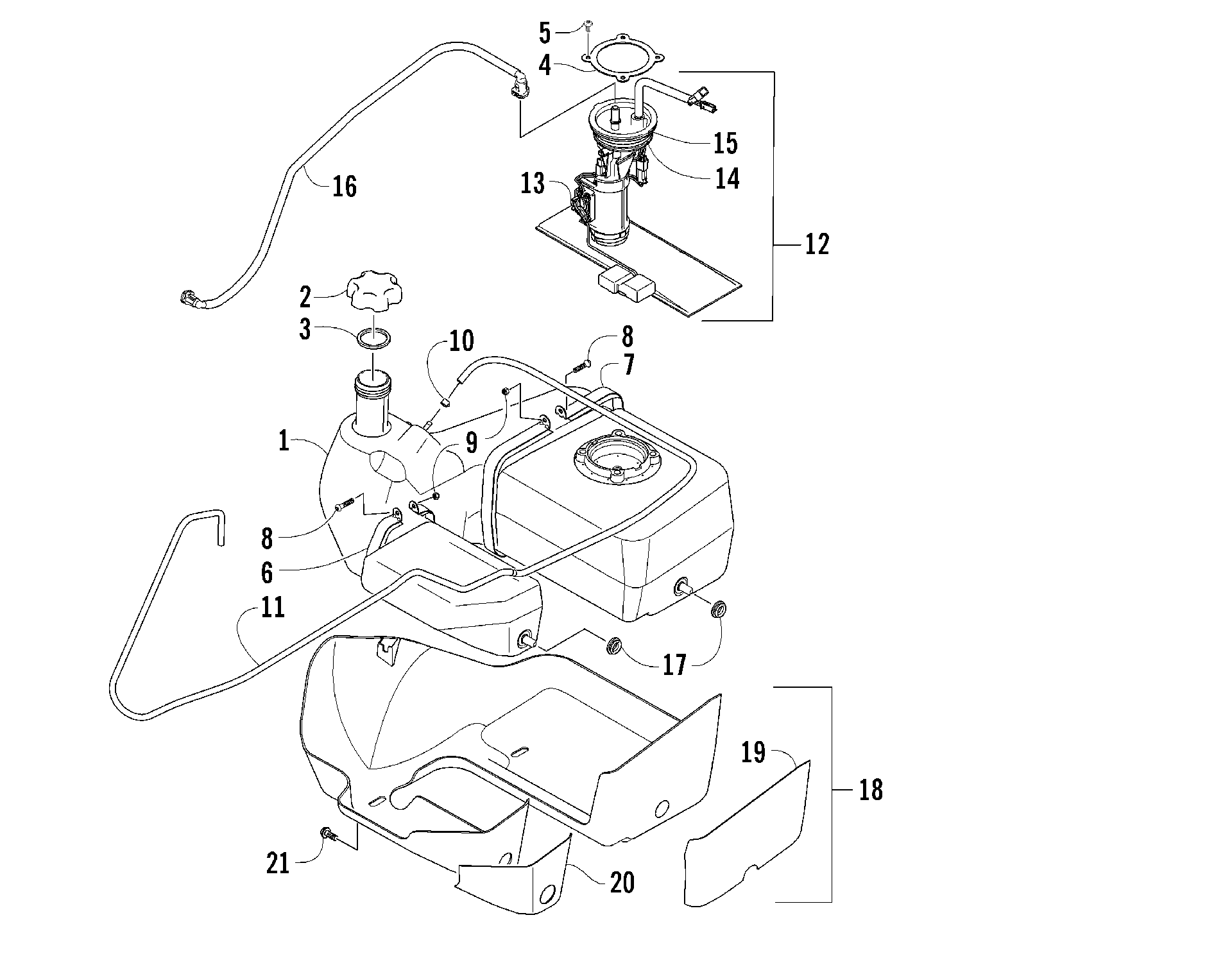

Схема топливный бака ASSEMBLY [85556] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![топливный бак ASSEMBLY [85556]](/upload/schemas/633c4c73926b20.13176524.gif)
Номер
Наименование детали
Цена
1
Бензобак art. 0570-180
По запросу
2
Крышка бензобака Arctic Cat art. 0470-438
от 527 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
MOUNT,FUEL PUMP art. 0470-606
По запросу
5
Screw, Machine art. 8476-612
По запросу
6
STRAP,REAR-COATED art. 0570-167
По запросу
7
STRAP,FRONT-COATED art. 0570-166
По запросу
8
Screw, Machine art. 8476-650
По запросу
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
CLAMP,SNAP-9 MM art. 0423-670
По запросу
11
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
12
Топливный насос в сборе Arctic Cat art. 0570-271
По запросу
13
Датчик уровня топлива Arctic Cat art. 0570-252
от 22 869 ₽
14
SEAL,FUEL PUMP art. 0470-614
По запросу
15
SEAL,FUEL PUMP art. 0470-613
По запросу
16
Топливный шланг Arctic Cat art. 0470-611
По запросу
17
GROMMET, FUEL TANK art. 0423-460
По запросу
18
SHIELD,FUEL TANK-ASSEMBLY (inc. 19-20) art. 0570-081
По запросу
19
Shield, Heat art. 0470-499
По запросу
20
SHIELD,HEAT art. 0470-498
По запросу
21
Болт Arctic Cat art. 8408-816
от 110 ₽
