модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема передней части BODY PANEL ASSEMBLY [85920] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали

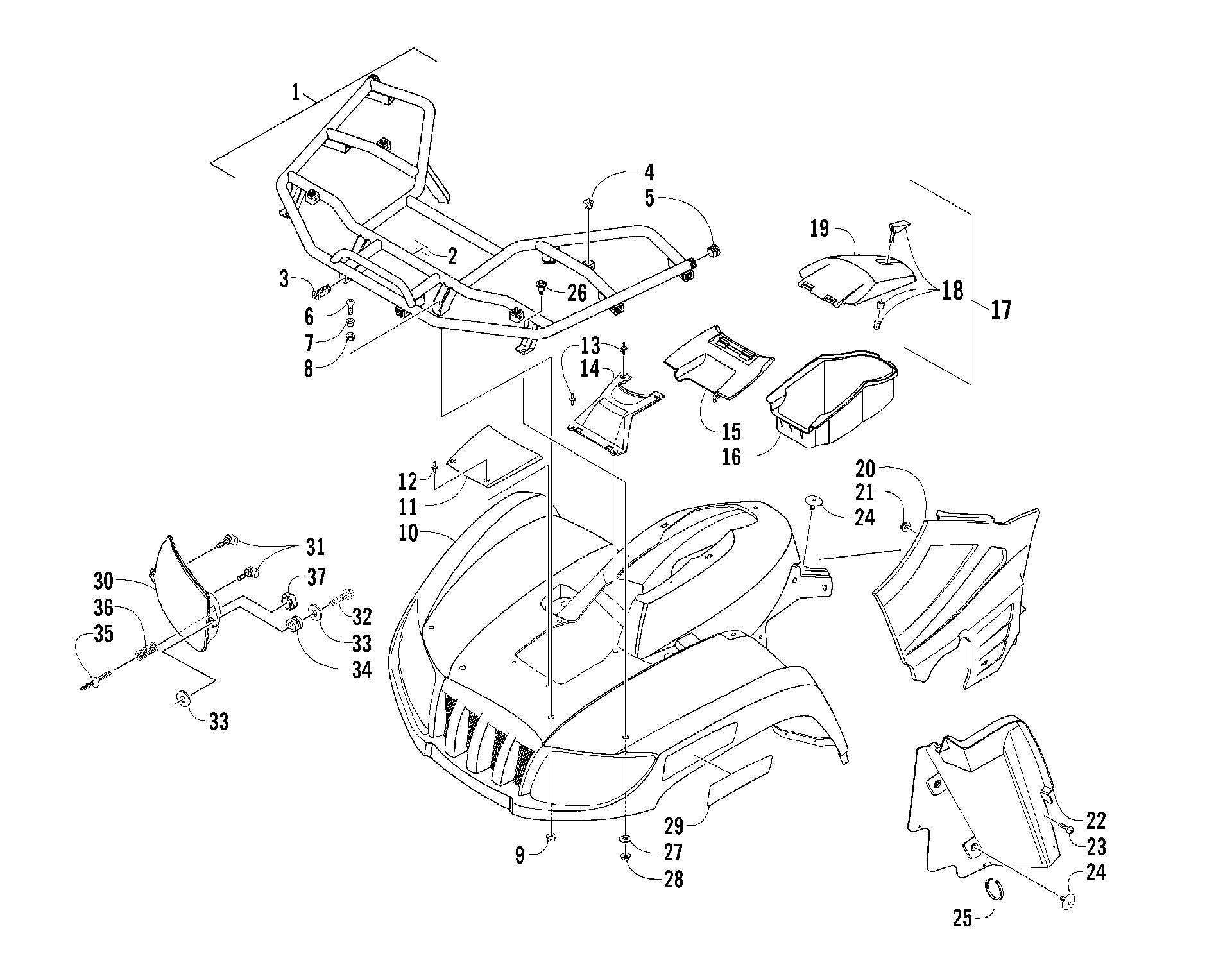

![Передняя часть BODY PANEL ASSEMBLY [85920]](/upload/schemas/633c4826c0c9f0.97781063.gif)
Номер
Наименование детали
Цена
1
RACK,FRONT FRAME-ASSEMBLY (inc. 2-5) art. 0541-272
По запросу
2
DECAL,WARNING-TRV RACK (100 LB.) art. 0411-576
По запросу
3
BUSHING,RACK FRAME art. 2406-014
По запросу
4
Втулка багажника Arctic Cat art. 0441-592
от 2 310 ₽
5
PLUG,PLASTIC(1.00" Round Tube) art. 1441-049
По запросу
6
SCREW,CAP-HFH M8X1.25X30 CL8.8 RIE BLK art. 8410-830
По запросу
7
Втулка крепежная Arctic Cat art. 0423-669
По запросу
8
GROMMET,RUBBER-12.7X23.8125 art. 0423-465
По запросу
9
Nut, Hex art. 8432-802
По запросу
10
FENDER,FRONT - ASSEMBLY (RED) (inc. 29) art. 0518-025
По запросу
11
Крышка доступа к радиатору Arctic Cat art. 1406-358
По запросу
12
Клипса Arctic Cat art. 0423-535
от 263 ₽
13
Клипса Arctic Cat art. 0623-362
от 90 ₽
14
Крышка фальшбака Arctic Cat art. 1406-484
По запросу
15
Крышка бардачка Arctic Cat art. 0470-513
По запросу
16
Бардачок Arctic Cat art. 1406-573
от 4 998 ₽
17
Крышка бардачка с замком Arctic Cat art. 2506-234
По запросу
18
Защелка бардачка Arctic Cat art. 1406-599
от 2 048 ₽
19
Крышка бардачка Arctic Cat ( 2506-234 , без замка) art. 0470-514
По запросу
20
PANEL,SIDE-LH (S7) art. 2406-359
По запросу
20
PANEL,SIDE-RH (S7) art. 2406-358
По запросу
21
Втулка Arctic Cat art. 0423-678
от 326 ₽
22
PANEL,SPLASH-LH ASSEMBLY art. 2506-383
По запросу
22
Подкрылок передний правый Arctic Cat art. 1406-354
По запросу
23
SCREW,SELF TAP-PHPNH12-14X3/4 AB BLK art. 0423-719
По запросу
24
Винт Arctic Cat art. 0423-101
от 263 ₽
25
Зажим Arctic Cat art. 0123-788
По запросу
26
SCREW,SHOULDER-HFH M6-1.0 X 18 CL8.8 BLK art. 0423-654
По запросу
27
Washer art. 8050-222
По запросу
28
Гайка Arctic Cat art. 0423-540
По запросу
29
REFLECTOR,FRONT-LH art. 0411-819
По запросу
29
REFLECTOR,FRONT-RH art. 0411-818
По запросу
30
HEADLIGHT,RH-ASSY (inc. 31) art. 0509-044
от 6 950 ₽
30
Фара левая Arctic Cat art. 0509-035
от 7 960 ₽
31
Лампочка головного света Arctic Cat art. 0409-055
от 1 796 ₽
32
Screw, Self-Tapping art. 0623-785
По запросу
33
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
34
GROMMET,GAUGE MOUNT art. 0423-447
По запросу
35
Stud, Adjuster - Headlight art. 0423-514
от 350 ₽
36
SPRING,ADJUSTMENT-HEADLIGHT art. 0423-522
от 210 ₽
37
KNOB,ADJUSTMENT-M5 art. 0423-513
По запросу
