модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

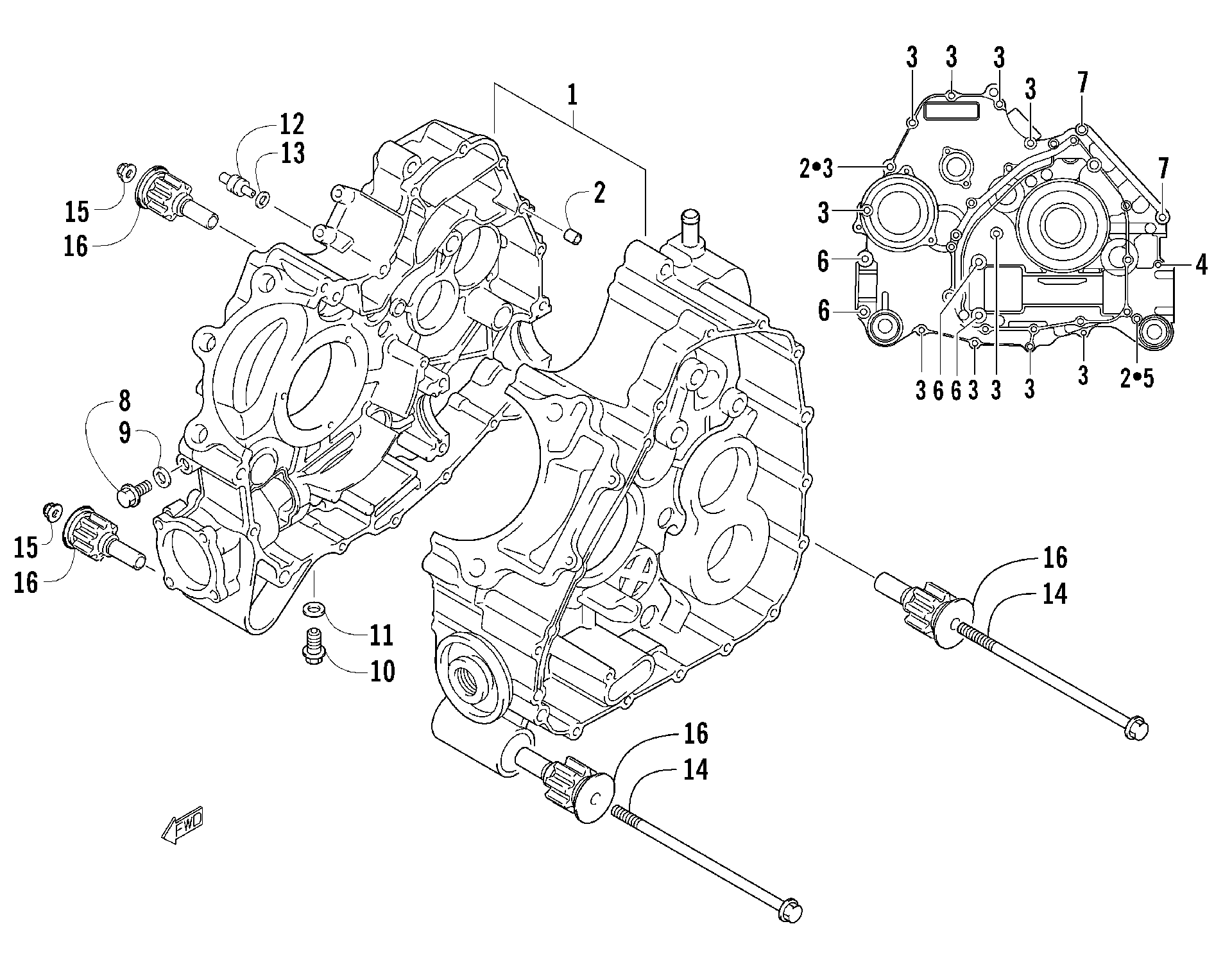

Схема картера ASSEMBLY [85572] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![Картер ASSEMBLY [85572]](/upload/schemas/633c3a311748d3.74875635.gif)
Номер
Наименование детали
Цена
1
CRANKCASE SET (inc. 2-7) art. 3403-226
По запросу
2
Pin, Dowel art. 3004-822
По запросу
3
Bolt, Oil Pan art. 3007-505
По запросу
4
BOLT art. 3423-392
По запросу
5
BOLT, CRANKCASE-M6X90 art. 3423-094
По запросу
6
Bolt, Inlet Pipe art. 3007-399
По запросу
7
BOLT art. 3423-602
По запросу
8
Bolt art. 3007-407
По запросу
9
WASHER art. 3402-436
По запросу
10
PLUG,OIL DRAIN art. 3403-064
По запросу
11
Прокладка сливного болта Arctic Cat art. 3402-011
от 473 ₽
12
Jet, Oil Gallery art. 3403-065
По запросу
13
O RING art. 3423-051
По запросу
14
BOLT, L:195 art. 3423-456
По запросу
15
NUT art. 3423-863
По запросу
16
Bushing, Engine Mounting art. 3423-799
По запросу
