модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

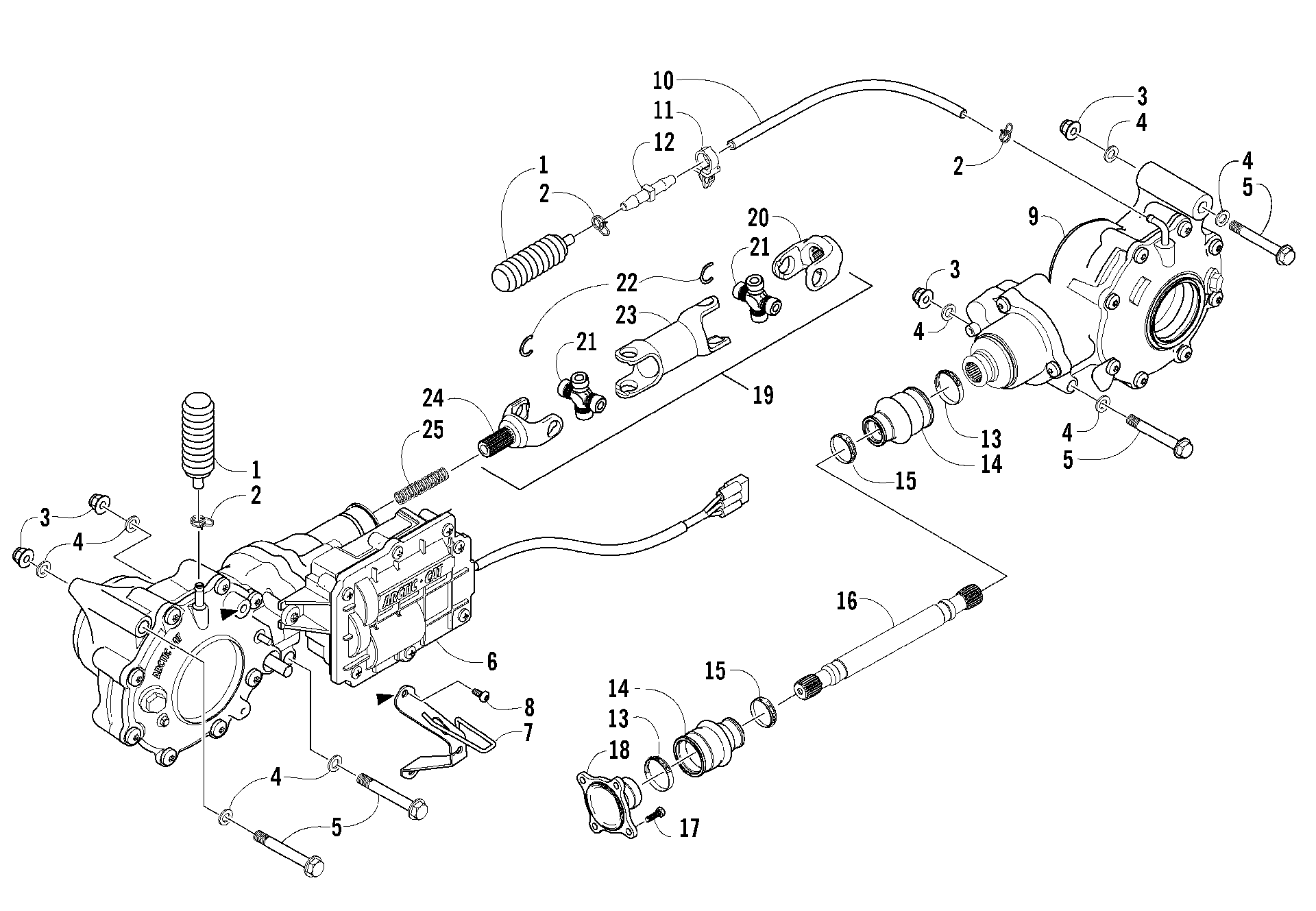

Схема трансмиссии ASSEMBLY [85563] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![Трансмиссия ASSEMBLY [85563]](/upload/schemas/633c43fa6d9e53.95034808.gif)
Номер
Наименование детали
Цена
1
Сапун Arctic Cat art. 1402-620
от 750 ₽
2
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
3
Гайка Arctic Cat art. 8428-002
от 310 ₽
4
Шайба Arctic Cat art. 0423-426
от 110 ₽
5
Screw, Cap art. 0423-404
По запросу
6
Передний редуктор Arctic Cat 700 art. 0502-916
По запросу
7
PLATE,CABLE-BLACK art. 0502-500
По запросу
8
Винт Arctic Cat art. 0423-396
от 473 ₽
9
GEARCASE,REAR(3.6)-ASSEMBLY art. 0502-909
По запросу
10
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
11
Clip, Routing Optional art. 0623-101
По запросу
12
Переходник шланга вентиляции редуктора Arctic Cat art. 0470-702
от 368 ₽
13
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
14
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
15
Хомут Arctic Cat art. 0423-411
По запросу
16
Карданный вал задний Arctic Cat art. 1402-234
По запросу
17
Болт Arctic Cat art. 8408-820
от 110 ₽
18
FLANGE,OUTPUT art. 2402-193
от 11 600 ₽
19
Кардан передний Arctic Cat art. 0502-918
По запросу
20
Вилка кардана Arctic Cat art. 0502-915
По запросу
21
Крестовина 20мм x 57мм Arctic Cat art. 1402-164
от 3 161 ₽
22
Стопорное кольцо крестовины Arctic Cat art. 0423-450
от 420 ₽
23
DRIVESHAFT,FRONT-BLACK art. 0502-917
По запросу
24
Фланец кардана Arctic Cat art. 1402-439
По запросу
25
Пружина вилки переднего редуктора art. 1402-521
По запросу
