модель 2007 года
- Модель 700
- Код модели ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]

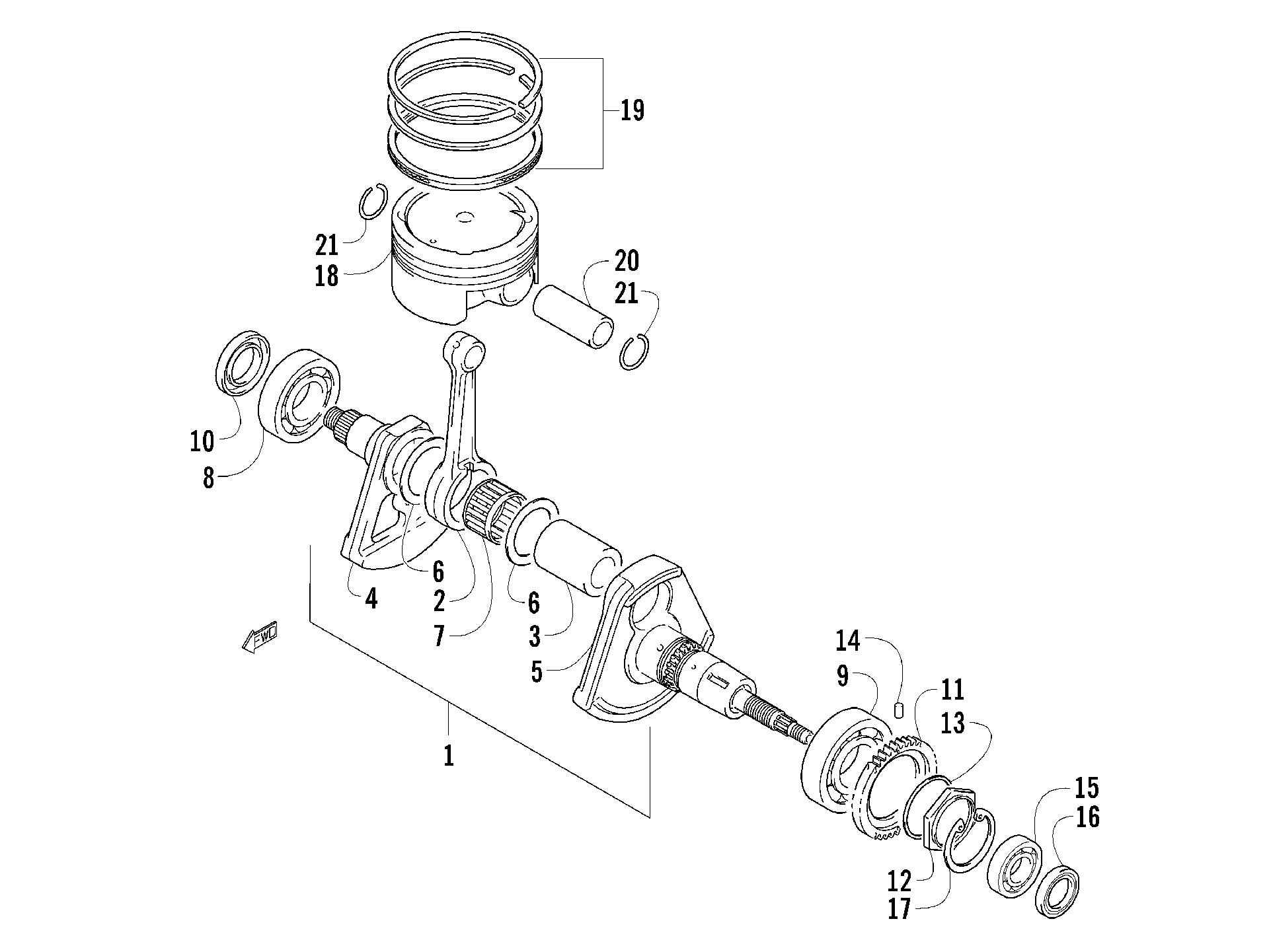

Схема коленчатого вала ASSEMBLY [85574] для ATV 700 EFI AUTOMATIC TRANSMISSION 4X4 FIS RED [A2007IBT4CUSR]
Схема
Детали
![Коленчатый вал ASSEMBLY [85574]](/upload/schemas/633c3b7485ad93.31718600.gif)
Номер
Наименование детали
Цена
1
Коленвал Arctic Cat /Suzuki art. 3403-241
от 125 000 ₽
2
ROD,CONNECTING art. 3403-077
По запросу
3
PIN,CRANKSHAFT art. 3403-078
По запросу
4
CRANKSHAFT-RH art. 3403-222
По запросу
5
CRANKSHAFT,LEFT art. 3403-080
По запросу
6
WASHER art. 3423-801
По запросу
7
BEARING art. 3403-081
По запросу
8
Подшипник правый Arctic Cat art. 3403-082
от 18 900 ₽
9
Подшипник левый Arctic Cat art. 3403-083
от 10 900 ₽
10
SEAL art. 3402-573
По запросу
11
GEAR,CRANK BALANCER DRIVE art. 3403-232
По запросу
12
NUT art. 3423-802
По запросу
13
WASHER art. 3423-803
По запросу
14
PIN,M5X8 art. 3423-047
По запросу
15
Подшипник Arctic Cat art. 3402-051
от 6 900 ₽
16
Сальник Arctic Cat art. 3403-085
По запросу
17
CIRCLIP art. 3423-826
По запросу
18
Поршень Arctic Cat art. 3403-086
от 12 789 ₽
19
Поршневые кольца Arctic Cat art. 3403-087
По запросу
20
Pin, Piston art. 3403-088
По запросу
21
Стопорное кольцо поршневого пальца Arctic Cat art. 3423-344
По запросу
